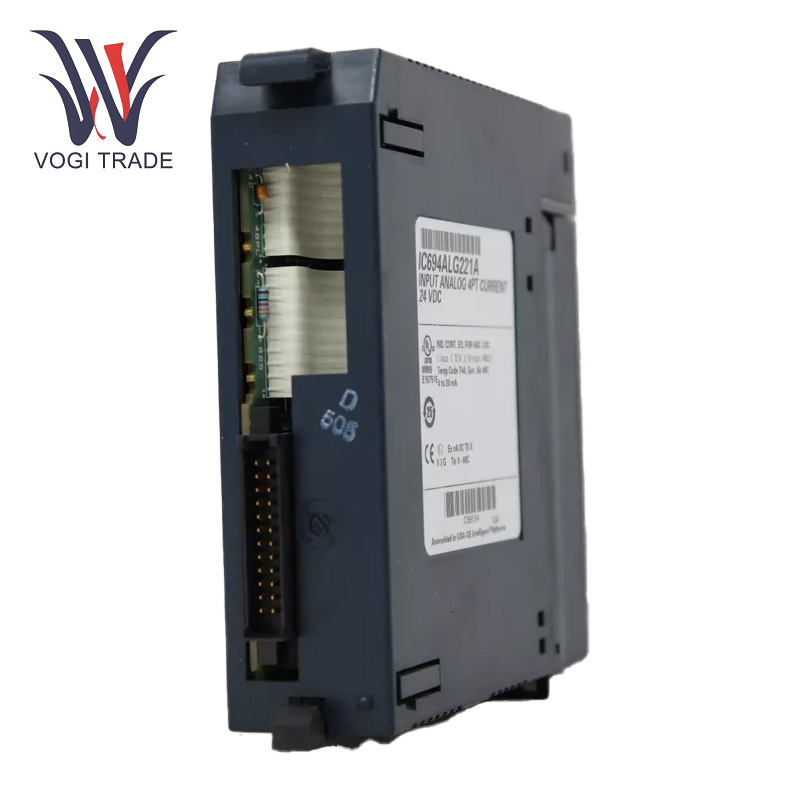

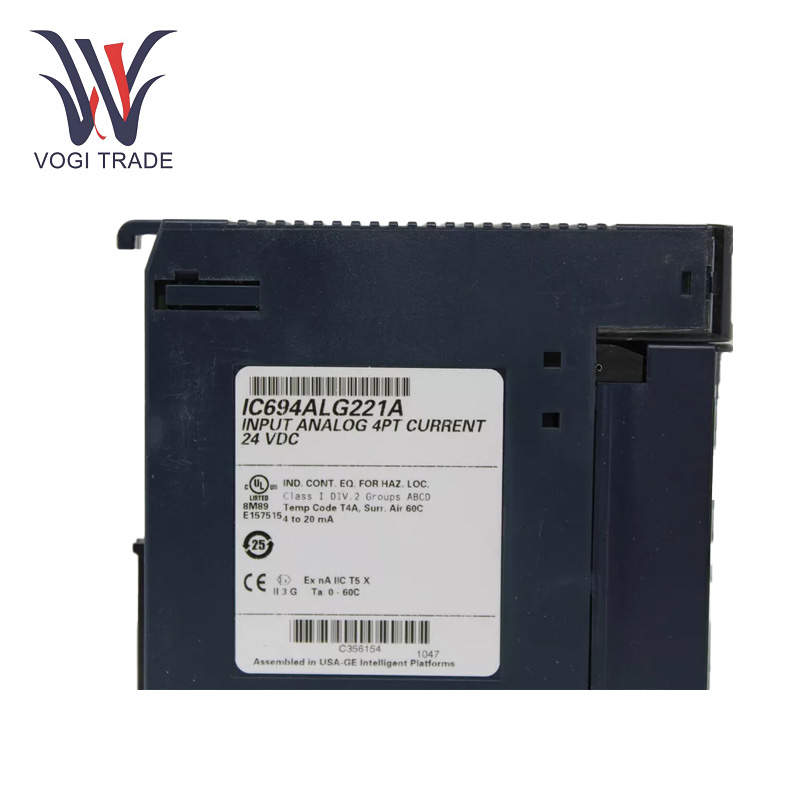

العلامة التجارية: جي ايالوصف: وحدة الإدخال التناظريةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 13مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IC694ALG221 عبارة عن وحدة إدخال تناظرية متقدمة ذات 16 قناة، والتي توفر مرونة ملحوظة للتعامل مع أنواع المستشعرات المختلفة، مما يجعلها خيارًا ممتازًا للتطبيقات المتنوعة.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IC694ALG221 |
| رقم الطلب |
IC694ALG221 |
| كتالوج |
نظام باك RX3i |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
13 سم × 7 سم × 4.5 سم |
| البعد التعبئة |
15 سم × 9 سم × 7 سم |
| وزن |
0.8 كجم |
المعلمة التقنية
قناة الإدخال: 4 قنوات إدخال تناظرية.
نطاق إشارة الإدخال: 4-20 مللي أمبير.
دقة: دقة 12 بت.
وقت التحويل: 2.5 مللي ثانية.
عزل: يوفر العزل الكهربائي بين دوائر الإدخال والإخراج والدوائر المنطقية.
متطلبات الطاقة: 5 فولت تيار مستمر مصدر الطاقة.
درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية.
درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية.
رطوبة: 5% إلى 95% عدم التكثيف.
الخصائص الوظيفية
محول تناظري إلى رقمي مدمج: يمكن لـ GE IC694ALG221 تحويل البيانات التناظرية إلى تنسيق رقمي يمكن قراءته ومعالجته بواسطة وحدة التحكم المضيفة لدمج ومعالجة أنظمة الإشارات التناظرية والإشارات الرقمية.
أفضل أداء عزل: يقوم بإخراج عزل المجال البصري إلى اللوحة الخلفية، والعزل الأرضي للإطار بجهد مستمر 250 فولت تيار متردد و1500 فولت تيار متردد لمدة دقيقة واحدة، وهو فعال للضوضاء والتداخل الخارجي، ويعزز موثوقية الوحدة واستقرارها في بيئات الإنتاج الصناعي القاسية.
اثنان من نطاق الإدخال وقافز المدى: نطاقا الإدخال من 0-20 مللي أمبير و4-20 مللي أمبير ونقاط العبور لكل قناة تجعل تكوين GE IC694ALG221 أكثر مرونة، ويمكن للمستخدمين تحديد نطاق الإدخال المناسب ووضع اتصال العبور وفقًا للاحتياجات الفعلية. إنه يحسن قدرة الوحدة على التكيف مع ظروف العمل المختلفة.
تشخيص الخطأ
مولد الإشارة واختبار المتر المتعدد: يمكن للمستخدم استخدام مولد إشارة لحقن إشارة تناظرية قياسية في GE IC694ALG221، ثم استخدام مقياس متعدد لقياس إشارات الإدخال والإخراج للوحدة لاختبار ما إذا كانت الوحدة يمكنها تحويل الإشارة التناظرية وإرسالها بشكل صحيح. إذا كانت القيمة المقاسة غير متوافقة مع القيمة المحددة، فهذا يعني أن الوحدة معيبة.
طريقة الاستبدال: إذا كان من الممكن استبدال GE IC694ALG221 المشتبه به بوحدة عادية للاختبار. إذا كان النظام بأكمله يعمل بشكل صحيح بعد تغيير الوحدة، فقد حان الوقت لإصلاح أو استبدال الوحدة الأصلية.
مجالات التطبيق
الاتحاد الأفريقي الصناعيةطماطم: يتم استخدامه بشكل شائع في خطوط إنتاج الأتمتة الصناعية مثل تصنيع السيارات وتجهيز الأغذية وآلات التعبئة والتغليف للاتصال والحصول على الإشارات التناظرية من أجهزة الاستشعار المختلفة وأدوات القياس، مثل أجهزة استشعار درجة الحرارة، وأجهزة استشعار الضغط، وأجهزة قياس التدفق، ونقل البيانات إلى وحدة التحكم للمعالجة والتحكم لتحقيق المراقبة والتحكم في عملية الإنتاج.
التحكم في العمليات: يتم استخدام GE IC694ALG221 لمراقبة معلمات العملية والتحكم فيها مثل درجة الحرارة والضغط والتدفق ومستوى السائل في صناعة التحكم في العمليات، مثل الصناعات الكيميائية والبتروكيماوية والصيدلانية. باستخدام هذه الوحدة يمكن قياس المدخلات التناظرية عالية الدقة ويمكن أن يلبي معدل التحديث العالي للوحدة التحكم الدقيق في العملية وتحسين جودة الإنتاج وكفاءته.
مقدمة لأتمتة البناء: في مجال أتمتة البناء، يمكن استخدام GE IC694ALG221 للاتصال والحصول على الإشارات التناظرية من أجهزة الاستشعار والمعدات البيئية المختلفة: أجهزة استشعار درجة الحرارة، وأجهزة استشعار الرطوبة، وأجهزة استشعار الضوء، وما إلى ذلك، ونقل البيانات إلى التحكم في المبنى والإدارة المركزية، لتنفيذ التحكم الذكي في بيئة المبنى، وتحسين الراحة وكفاءة استخدام الطاقة في المبنى، وما إلى ذلك.
نظام الطاقة: يمكن استخدام GE IC694ALG221 لمراقبة والتحكم في الإشارات التناظرية لمختلف معدات الطاقة وأجهزة الاستشعار في عملية توليد الطاقة ونقلها وتوزيعها (المولدات والمحولات وقواطع الدوائر الكهربائية، وما إلى ذلك) وإرسال البيانات المجمعة إلى مركز التحكم لمراقبة نظام الطاقة والتحكم فيه في الوقت الفعلي، وذلك لضمان التشغيل الآمن والمستقر لشبكة الطاقة.
