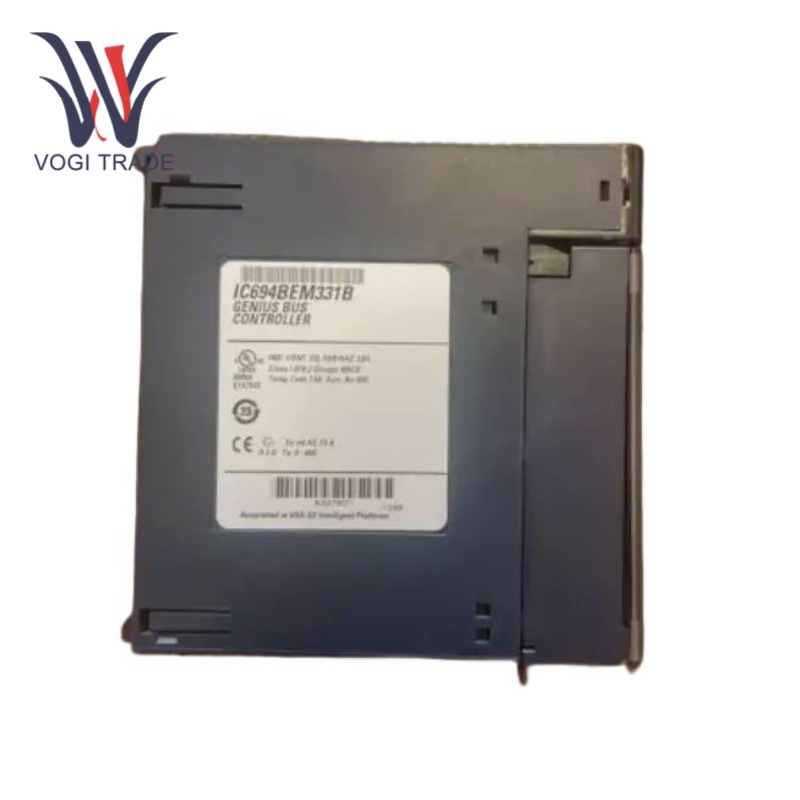

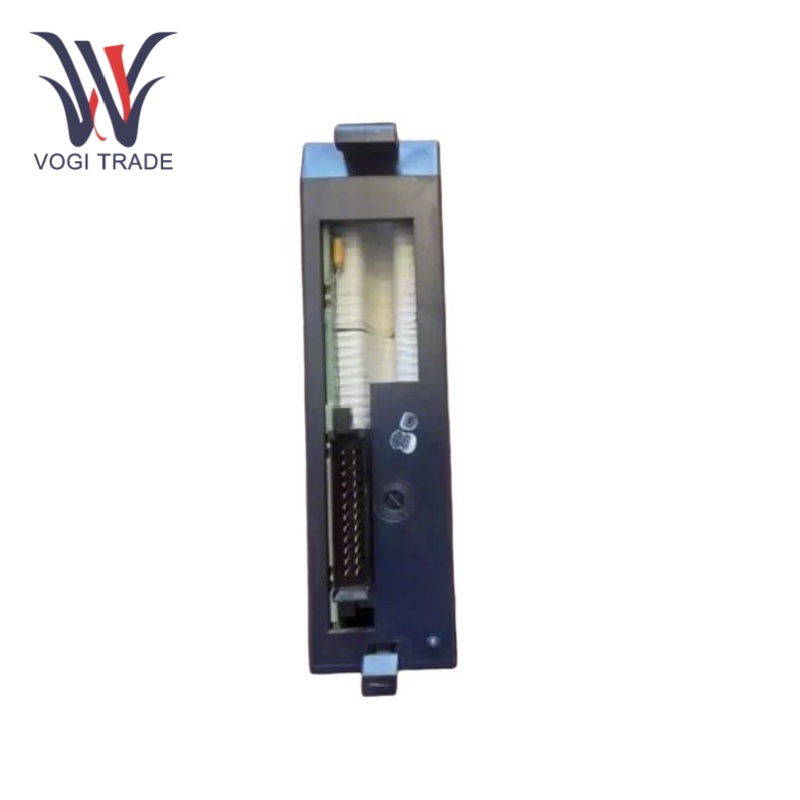

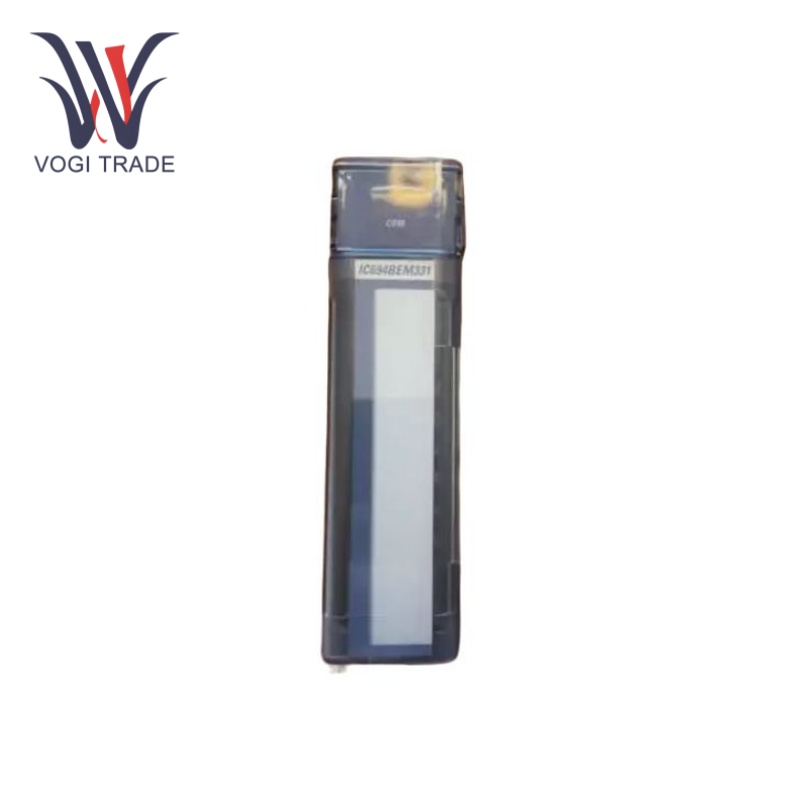

غي IC694BEM331

المعلمة التقنية

الجهد المقنن:5 فولت تيار مستمر

التصنيف الحالي:300 مللي أمبير عند 5 فولت تيار مستمر، كحد أقصى.

تصنيف العزلة:وعاء عالي 2000 فولت

نشوةرفض الوضع المشترك:1500 فولت.

معدلات البيانات:153.5 كيلو باود قياسي.

طول البيانات: 128 بايت لكل رسالة.

Bلنا الإنهاء:مقاومة 75 أو 100 أو 120 أو 150 أوم.

الخصائص الوظيفية

قدرات التشخيص المتقدمة:يوفر GE IC694BEM331 إمكانات تشخيصية متقدمة. ستقوم كتل Genius والأجهزة الأخرى الموجودة على الناقل تلقائيًا بإرسال الأخطاء والإنذارات وبعض الشروط الأخرى المحددة مسبقًا على الناقل إلى وحدة التحكم في الناقل. تقوم وحدة التحكم في الناقل GE IC694BEM331 بحفظ المعلومات التشخيصية المستلمة ويمكن لوحدة المعالجة المركزية قراءة المعلومات تلقائيًا وعرض الخطأ في جدول الأخطاء من خلال برنامج البرمجة، مما يساعد المستخدم على تحديد موقع مشكلة النظام وحلها بسرعة.

عزلة عاليةن والموثوقية:معدل عزله هو 2000 فولت، ومعدل عزل رفض الوضع المشترك العابر هو 1500 فولت، والذي يمكنه عزل التداخل مع الكهرباء بشكل فعال وضمان تشغيل النظام بشكل موثوق في ظل بيئة صناعية قاسية.

واجهات اتصالات مرنة:يتصل GE IC694BEM331 بواجهات الناقل التسلسلي PACSystems RX3i وGenius I/O، بالإضافة إلى وحدات Genius؛ وأجهزة PLC أخرى مجهزة بوحدات تحكم ناقل Genius، وعمليات إسقاط عن بعد؛ VersaMax ومحطات الإدخال/الإخراج للتحكم الميداني؛ شاشات Genius المحمولة (HHM)؛ واتصالات مضيفة متعددة.

تشخيص الخطأ

التحقق من المعلومات التشخيصية:استخدم برنامج Proficy Machine Edition للتحقق من المعلومات التشخيصية المخزنة في وحدة تحكم الناقل. سيكون لديه القدرة على إظهار رقم العطل ووصفه بالتفصيل، مما يحسن سرعة تحديد سبب العطل وموقعه.

وحدة الكشف عن الجهد الكهربائي:راقب جهد مصدر طاقة الوحدة، ويجب أن يكون طبيعيًا، 5 فولت تيار مستمر. يمكن أن يتسبب الجهد المنخفض عن المطلوب في عدم قدرة الوحدة على العمل بشكل صحيح والجهد أعلى من جهد الخرج، وقد يتسبب ذلك في عمل GE IC694BEM331 بشكل غير طبيعي أو حتى تعرضه للتلف.

مجالات التطبيق

أتمتة العمليات الصناعية:يتم استخدامه على نطاق واسع في الأتمتة الصناعية للتحكم في معدات وأنظمة الإنتاج المختلفة ومراقبتها، مثل سيور النقل والروبوتات وخطوط الإنتاج وما إلى ذلك. ويمكن أيضًا استخدام GE IC694BEM331 في قطاع الطاقة لتتبع وإدارة محطات الطاقة وشبكات الطاقة و معدات الطاقة.

التحكم في العملية:ويمكن تطبيقه في نظام التحكم في العمليات، لتوصيل أنواع مختلفة من أجهزة الاستشعار والمحركات ووحدات التحكم، وتحقيق التكامل والاتصال لنظام التحكم في العملية برمته. يمكن أن يضمن النقل الدقيق ومعالجة بيانات العملية، وبالتالي يمكن أن يعزز الصومعة لتحقيق دقة التحكم واستقرار العملية.

أتمتة البناء:ويمكن استخدامه لربط مختلف الأجهزة والأنظمة الذكية في أنظمة التشغيل الآلي للمبنى، مثل أنظمة تكييف الهواء، وأنظمة الإضاءة، وأنظمة المراقبة الأمنية، مما يحقق الإدارة المركزية والتحكم الذكي في المبنى.

مواصلات:يمكن استخدام GE IC694BEM331 للتحكم في إشارات المرور، وأنظمة تتبع المركبات، ومعدات النقل، وما إلى ذلك لإدارة عملية النقل والتحكم فيها، مما يجعل النقل أكثر كفاءة وأمانًا.
