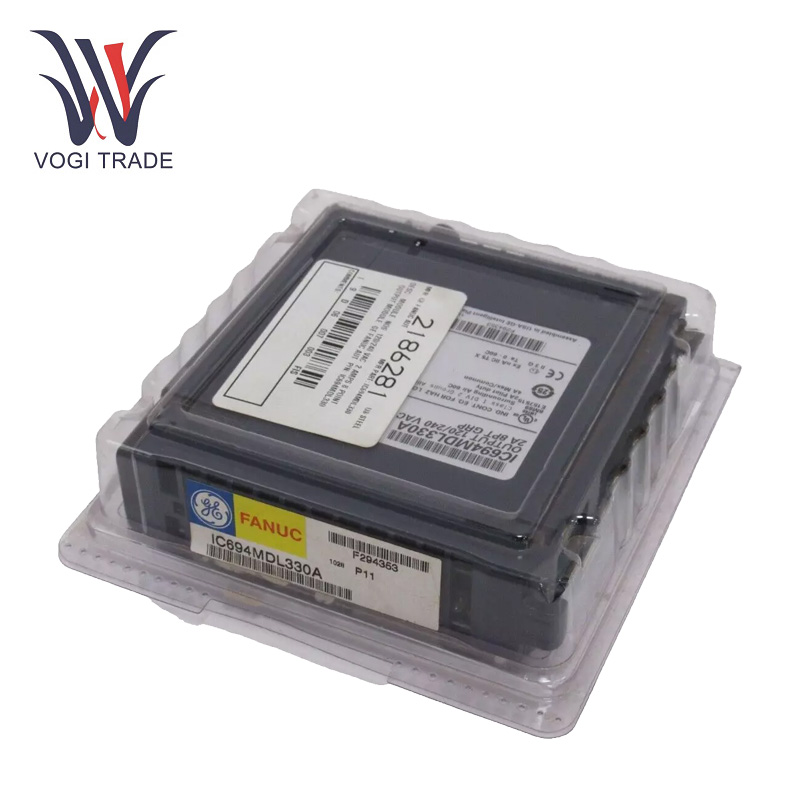

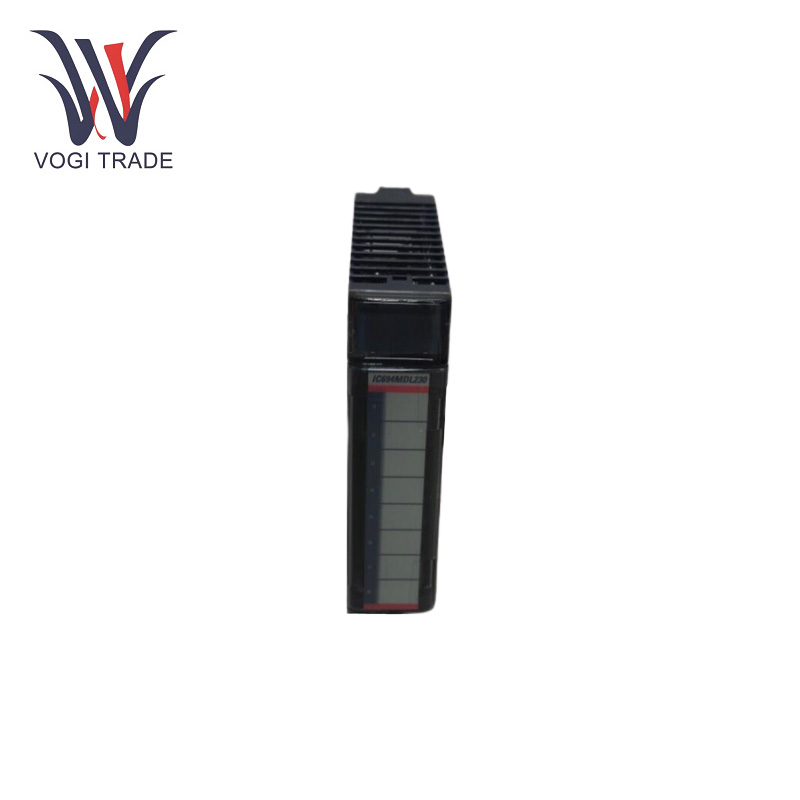

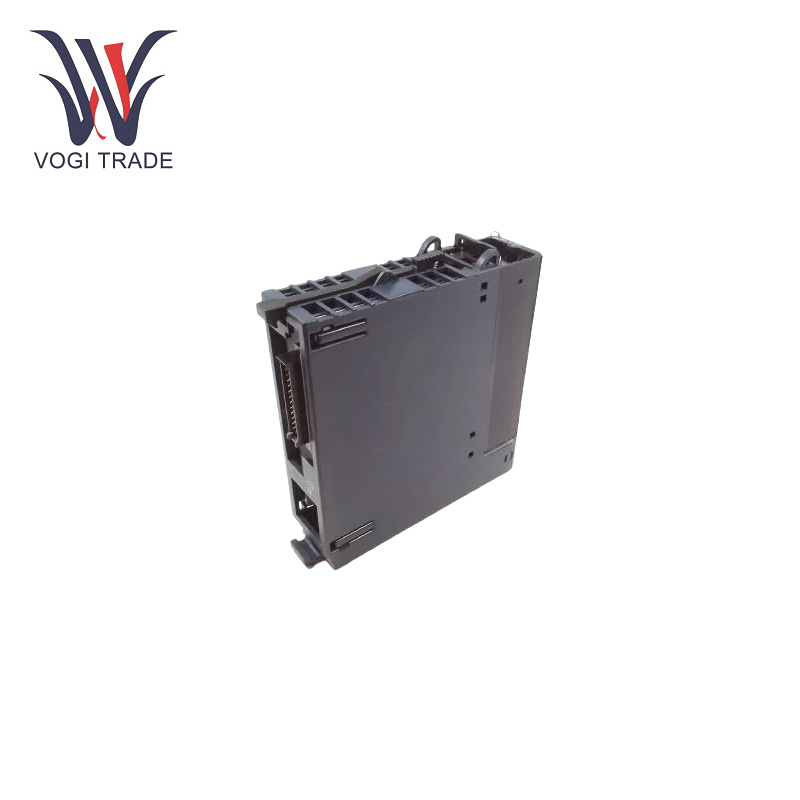

العلامة التجارية: جي ايالوصف: وحدة الإخراجالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 13مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IC694MDL330 عبارة عن وحدة إخراج رقمية توفر 32 مخرجًا منفصلاً وتوفر تحكمًا عالي الكثافة لتطبيقات الأتمتة الصناعية.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IC694MDL330 |
| رقم الطلب |
IC694MDL330 |
| كتالوج |
فيرسا ماكس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
13 سم × 13 سم × 3.5 سم |
| البعد التعبئة |
15 سم × 15 سم × 6 سم |
| وزن |
0.3 كجم |
المعلمة التقنية
الجهد المقنن: 240 فولت تيار متردد.
نطاق الجهد الناتج: 85 إلى 264 فولت تيار متردد بتردد 50 إلى 60 هرتز.
الإخراجالنحاسلt: 2 أمبير كحد أقصى.
Inrush الناتج الحالي: 20 أمبير كحد أقصى.
Oانخفاض الجهد الناتج: 1.5 فولت.
تيار تسرب الإخراج: 3 مللي أمبير.
الحقل إلى لوحة الكترونية معززة والإطار الأرضي: 250 فولت تيار متردد مستمر.
مجموعة إلى مجموعة: 250 فولت تيار متردد.
عدد النواتج: 8، مرتبة في مجموعتين معزولتين مع 4 نقاط إخراج في كل مجموعة.
وقت الاستجابة: 1 مللي ثانية كحد أقصى.
استهلاك الطاقة: 160 مللي أمبير.
الخصائص الوظيفية
إجابةالأوقات سريعة: أقصى تيار في وقت استجابة GE IC694MDL330 هو 1 مللي ثانية، ومع وقت استجابة إيقاف التشغيل الحالي هو 1/2 دورة كحد أقصى، مما يسمح بالتحكم في حالة الإخراج بسرعة ودقة، وهذا أمر حيوي في التطبيقات التي تحتاج إلى وقت استجابة سريع، مثل خطوط إنتاج عالية السرعة وأنظمة التحكم في الوقت الحقيقي.
آليات الحماية المختلفة: 5 أمبير لكل مجموعة من المخارج، جهاز استشعار RC لكل مخرج فردي لمنع إخراج الضوضاء الكهربائية العابرة من إتلاف الوحدة والمعدات المتصلة بها بسبب التيار الزائد أو الاندفاع الكهربائي.
نقاط إخراج متعددة ومجموعات معزولة: يحتوي GE IC694MDL330 على 8 نقاط إخراج تم تنظيمها في مجموعتين منفصلتين تحتوي كل منهما على 4 نقاط إخراج. المشترك فريد لكل مجموعة بحيث يمكن استخدام المجموعات في أقسام مختلفة من طاقة التيار المتردد، مما يسمح للمستخدم بالاتصال والتحكم في الأحمال بشكل مستقل.
تشخيص الخطأ
تشخيص البرمجيات: باستخدام برنامج التكوين الخاص بشركة GE، يمكن للمستخدم التحقق من حالة الإخراج ومعلمات العمل الخاصة بـ GE IC694MDL330 في الوقت الفعلي. ما يمكن للبرنامج فعله هو توفير رسائل خطأ تفصيلية ومعلومات تشخيصية تساعد المستخدمين في تضييق نطاق السبب الجذري لمعظم المشكلات، بما في ذلك السبب الجذري مثل إعدادات الإخراج غير الصحيحة، وأخطاء الاتصال، وتيارات الإخراج غير الطبيعية، وما إلى ذلك.
اختبار متعدد المقاييس: قياس جهد الخرج والتيار للوحدة. وإذا كانت القيمة المقاسة غير طبيعية، فقد يعكس ذلك أن الوحدة معيبة أو أن الحمل غير طبيعي.
مجالات التطبيق
الأتمتة الصناعية: يستخدم GE IC694MDL330 على نطاق واسع في تصنيع السيارات ومعالجة الأغذية وآلات التعبئة والتغليف وغيرها من خطوط إنتاج الأتمتة الصناعية للتحكم في حالة بدء التشغيل والتشغيل للمحركات وصمامات الملف اللولبي والمرحلات وغيرها من المعدات، وتحقيق الأتمتة والتحكم الذكي في عملية الإنتاج.
نظام الطاقة: في عمليات توليد ونقل وتوزيع الطاقة، يمكن استخدام GE IC694MDL330 للتحكم في حالة التبديل لقواطع الدائرة والموصلات ومعدات الطاقة الأخرى، ومراقبة تشغيل نظام الطاقة والتحكم فيه، مما يضمن التشغيل الآمن والمستقر لشبكة الطاقة .
أتمتة البناء: يتم استخدامه للتحكم في تشغيل المصاعد ومكيفات الهواء ونظام التحكم في الإضاءة والأجهزة الأخرى لتحقيق الإدارة المركزية والتحكم الذكي في بيئة المبنى لتحسين الراحة وكفاءة الطاقة في المبنى.
التحكم في العملية: يمكن استخدام GE IC694MDL330 في صناعة التحكم في العمليات في الصناعات الكيميائية والبتروكيماوية والأدوية وغيرها من الصناعات للتحكم في فتح وإغلاق الصمامات، وبدء تشغيل المضخات والمعدات الأخرى، وتحقيق التحكم الدقيق في معلمات العملية و أتمتة عملية الإنتاج.
