غي IC694MDL645
  • غي IC694MDL645 غي IC694MDL645
  • غي IC694MDL645 غي IC694MDL645
  • غي IC694MDL645 غي IC694MDL645

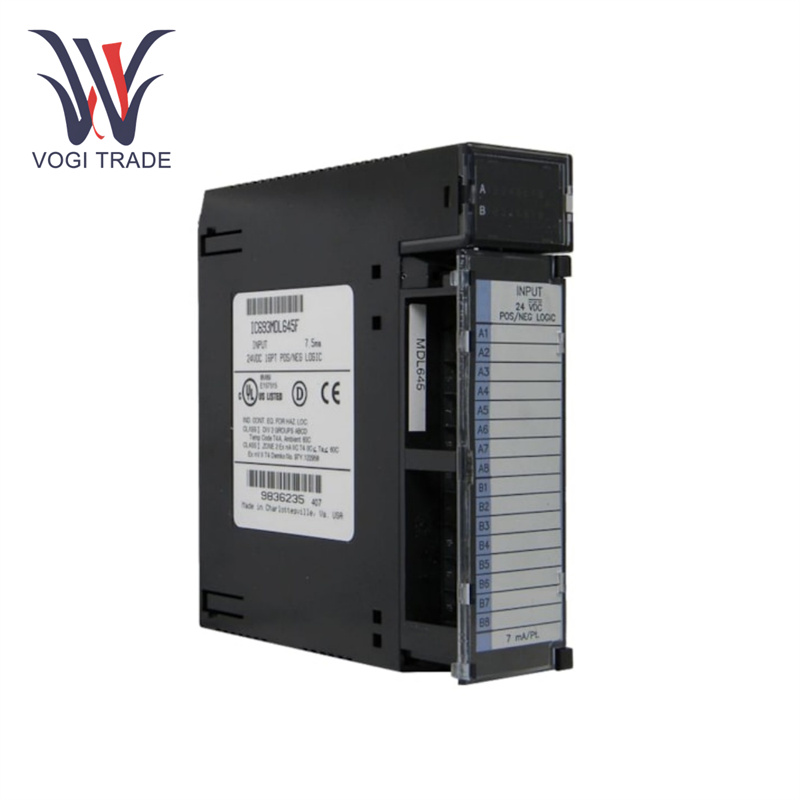

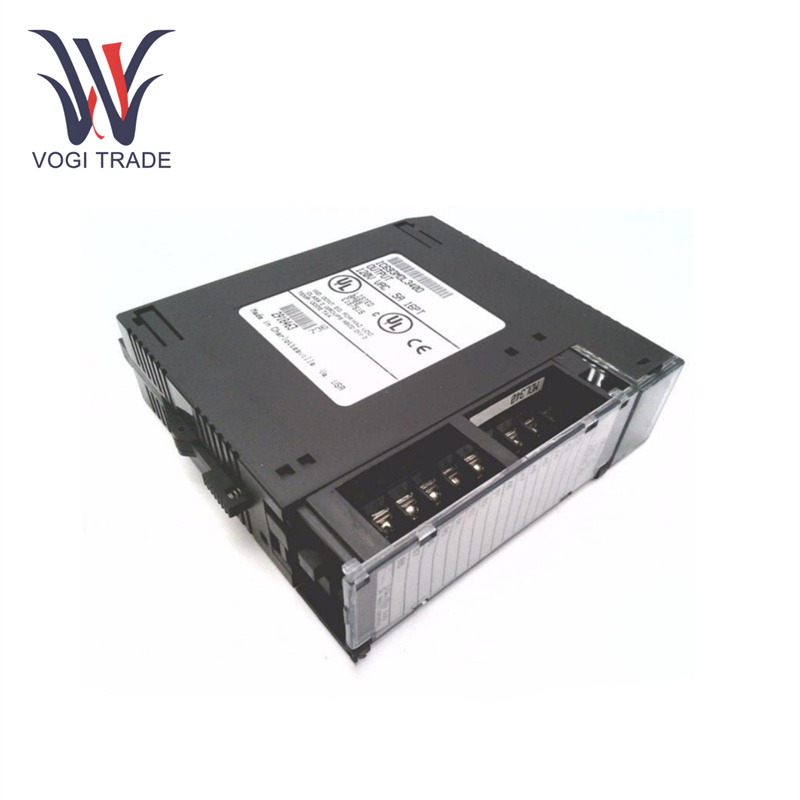

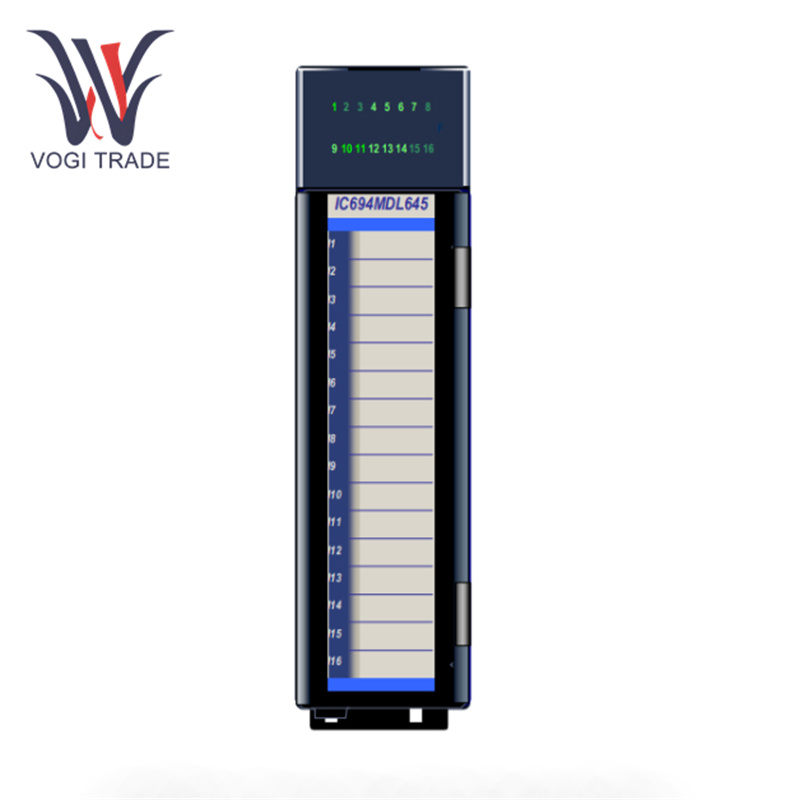

غي IC694MDL645

العلامة التجارية: جي اي
الوصف: وحدة الإدخال التناظرية PAC Systems RX3i
الحالة: جديد تمامًا
الشهادة: خطاب ضمان تقرير اختبار COO
الضمان: 1 سنة
كمية المخزون: 10
مصطلح الدفع: تي / تي
ميناء الشحن: شنتشن
يستخدم GE IC694MDL645 على نطاق واسع لمراقبة إشارات الإدخال المنفصلة من أجهزة مثل المفاتيح وأجهزة الاستشعار ومصادر الإدخال الأخرى، وهو مثالي للصناعات التي تتطلب معالجة إشارات الإدخال الدقيقة والفعالة.

إرسال استفسار

وصف المنتج

تصنيع
جنرال إلكتريك
رقم الموديل
IC694MDL645
رقم الطلب
IC694MDL645
كتالوج
-
بلد المنشأ
الولايات المتحدة الأمريكية
رمز النظام المنسق
8537101190
البعد
3.8 سم * 14 سم * 14 سم
البعد التعبئة
6 سم * 17 سم * 17 سم
وزن
0.45 كجم

المعلمة التقنية

الجهد المقنن:24 فولت تيار مستمر.

نطاق جهد الإدخال:0-30 فولت تيار مستمر.

تيار الإدخال:7mA.

استهلاك الطاقة:ناقل تيار مستمر 5 فولت على لوحة الكترونية معززة، 80 مللي أمبير عندما تكون جميع المدخلات في وضع التشغيل.

عدد نقاط الإدخال:16 نقطة، مجموعة واحدة، مع محطة إدخال طاقة مشتركة واحدة.

نوع المنطق:يمكن أن تدعم المنطق الإيجابي أو السلبي.

درجة حرارة التشغيل:-40 درجة مئوية إلى 60 درجة مئوية.

درجة حرارة التخزين:-40 درجة مئوية إلى 85 درجة مئوية.

الرطوبة النسبية:5% إلى 95%، غير مكثف.

اهتزاز:1G عند 57-500 هرتز.

صدمة:15 جرام.


ميزات الوظيفة

وظيفة الإدخال/الإخراج الرقمي:تم تصميم GE IC694MDL645 بشكل أساسي لعمليات الإدخال/الإخراج الرقمية. إنه يوفر وسيلة موثوقة للتفاعل مع الأجهزة الرقمية في أنظمة التحكم الصناعية. مع عدد محدد من قنوات الإدخال الرقمية، يمكنه الكشف بدقة عن حالات التشغيل/الإيقاف لأجهزة الاستشعار والمفاتيح والمصادر الرقمية الأخرى. قنوات الإخراج الرقمية قادرة على تشغيل المرحلات والملفات اللولبية والمحركات الرقمية الأخرى، مما يضمن التحكم الدقيق في العمليات الصناعية المختلفة.

استجابة عالية السرعة:تم تصميم GE IC694MDL645 لتوفير استجابة عالية السرعة للإشارات الرقمية. يمكنه التقاط التغييرات في إشارات الإدخال بسرعة وترجمتها إلى إجراءات إخراج مناسبة. في التطبيقات التي تكون فيها القرارات في أجزاء من الثانية حاسمة، كما هو الحال في خطوط التصنيع عالية السرعة أو الآلات الآلية، يمكنها مواكبة الوتيرة السريعة للعمليات، مما يقلل من أي تأخير محتمل في حلقة التحكم.

قدرات العزل:لحماية نظام التحكم من الضوضاء الكهربائية وارتفاع الجهد، تم تجهيز GE IC694MDL645 بميزات عزل مدمجة. يتم عزل قنوات الإدخال والإخراج كهربائيًا عن بعضها البعض وعن مصدر الطاقة لنظام التحكم. يساعد هذا العزل على منع انتشار التداخل والأعطال الكهربائية في جميع أنحاء النظام، مما يعزز الموثوقية العامة واستقرار إعداد التحكم.


طريقة التشغيل

التركيب والتركيب:أولاً، قم بتركيب وحدة GE IC694MDL645 بعناية على اللوحة الإلكترونية المعززة المتوافقة أو هيكل نظام التحكم. تأكد من تثبيته بإحكام ومحاذاته بشكل صحيح لإنشاء اتصال ميكانيكي وكهربائي آمن. بعد التركيب، قم بتوصيل مصدر الطاقة المناسب بالوحدة، مع الالتزام بمتطلبات الجهد والقطبية المحددة.

توصيلات الأجهزة الرقمية:قم بتوصيل أجهزة الإدخال الرقمية، مثل أجهزة استشعار القرب، وأزرار الدفع، ومفاتيح الحد، بمحطات الإدخال الخاصة بـ GE IC694MDL645. بالنسبة لاتصالات الإخراج الرقمي، قم بربط أطراف إخراج الوحدة بأجهزة مثل المرحلات ومشغلات المحرك وأضواء المؤشر. عند توصيل الأسلاك، استخدم أسلاكًا ذات قياس مناسب وتأكد من العزل المناسب لتجنب الدوائر القصيرة والمخاطر الكهربائية.


مجالات التطبيق

صناعة الأغذية والمشروبات:في مصانع تجهيز الأغذية، يمكن استخدام الوحدة للتحكم في سيور النقل، وآلات التعبئة والتغليف، ومحطات التعبئة. يمكن لأجهزة الاستشعار الرقمية اكتشاف وجود المنتجات على الناقل، ويمكن لـ GE IC694MDL645 بعد ذلك التحكم في تشغيل المحركات والصمامات والمعدات الأخرى لضمان إنتاج سلس ودقيق.

أنظمة مناولة المواد:وفي المستودعات ومراكز التوزيع، يمكن استخدامه للتحكم في المركبات الموجهة الآلية (AGVs)، والرافعات الشوكية، وأنظمة النقل. يمكن لأجهزة الاستشعار الرقمية توفير معلومات حول موضع الأحمال وحالة المعدات، ويمكن للوحدة التحكم في حركة هذه الأنظمة وتشغيلها لتحسين تدفق المواد.

التحكم في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في المباني التجارية:يمكن أن تكون الوحدة جزءًا من نظام التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) في المباني التجارية. يمكن لأجهزة الاستشعار الرقمية اكتشاف حالة إشغال الغرف، ويمكن لـ GE IC694MDL645 التحكم في تشغيل المراوح والمخمدات والسخانات للحفاظ على ظروف داخلية مريحة مع تحسين استهلاك الطاقة.





الكلمات الساخنة: GE، IC694MDL645، وحدة الإدخال التناظرية RX3i لأنظمة PAC
