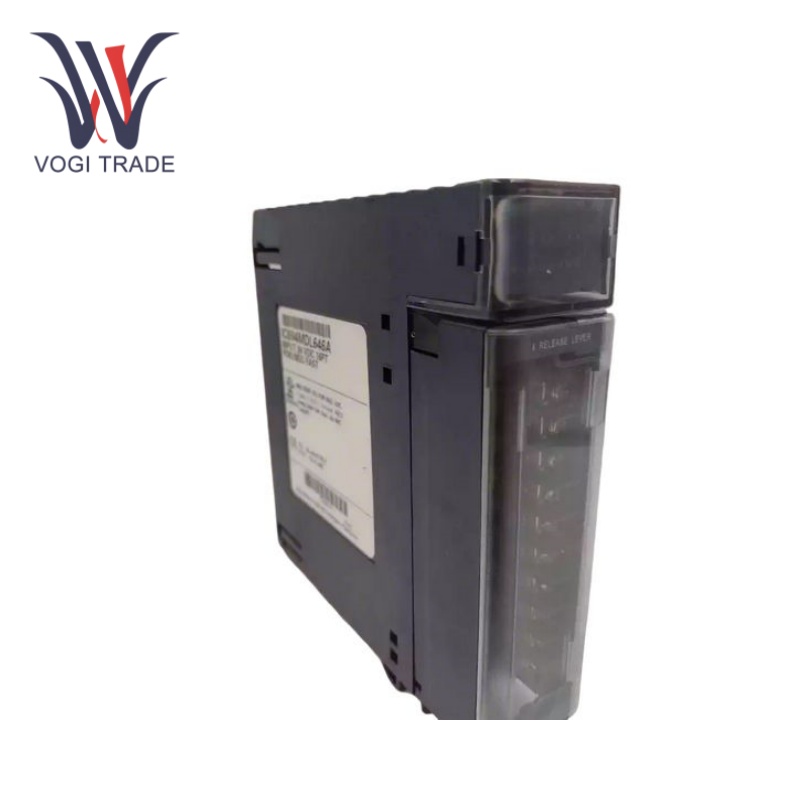

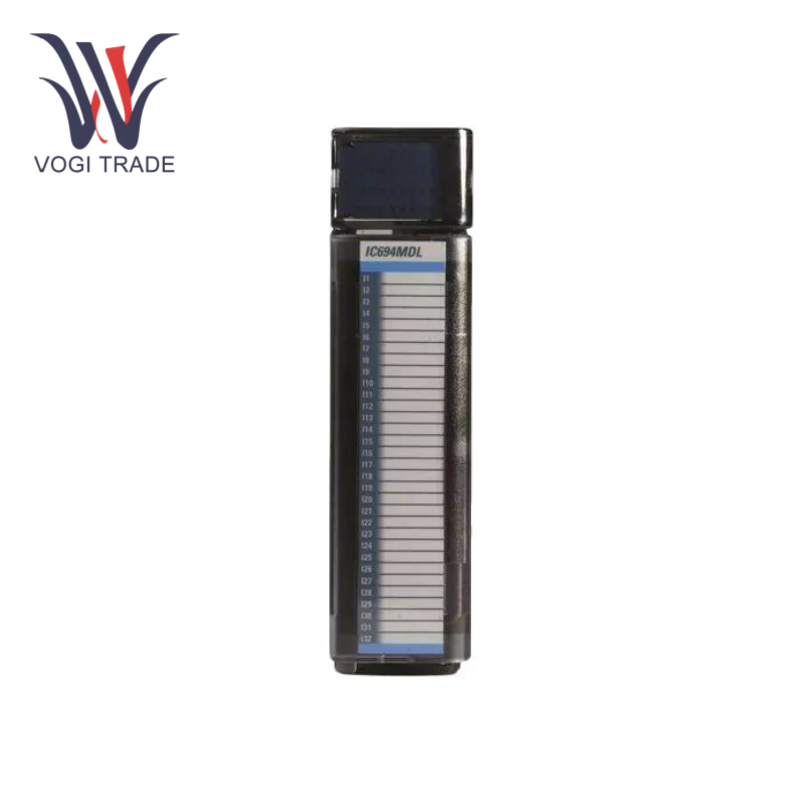

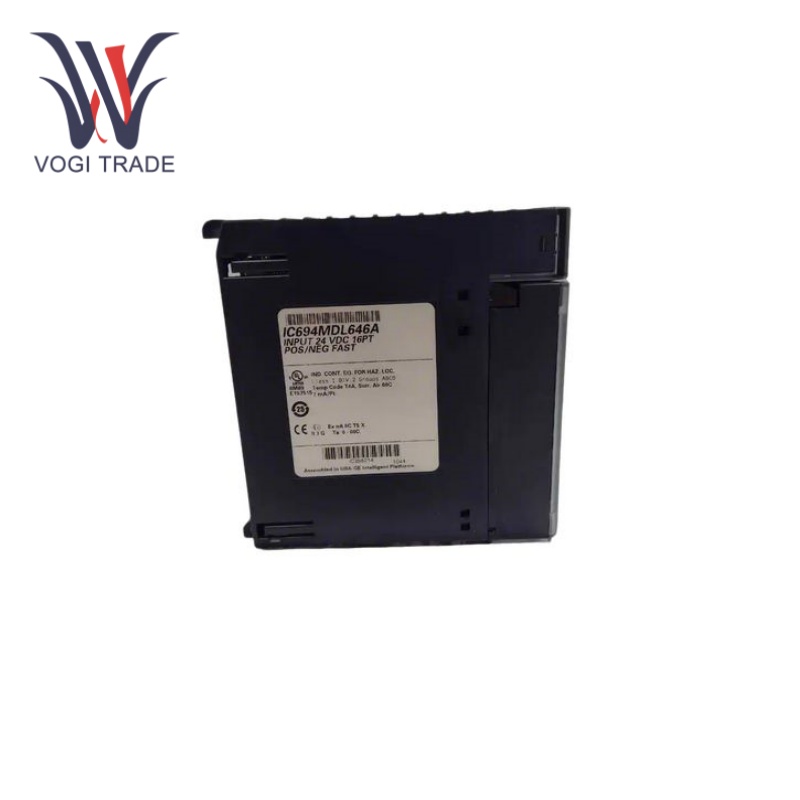

العلامة التجارية: جي ايالوصف: وحدة الإدخالالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 7مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IC694MDL646 قادر على التعامل مع مجموعة واسعة من التطبيقات التي تتطلب تحكمًا دقيقًا وموثوقًا في الإشارة الرقمية. وهو يدعم كلاً من أنواع الإخراج والمصادر، مما يوفر المرونة لاحتياجات التحكم المختلفة.
تصنيع |
جنرال إلكتريك |
رقم الموديل |
IC694MDL646 |
رقم الطلب |
IC694MDL646 |
كتالوج |
RX3i |
بلد المنشأ |
الولايات المتحدة الأمريكية |
رمز النظام المنسق |
85389091 |
البعد |
12 سم × 7 سم × 3.5 سم |
البعد التعبئة |
15 سم × 10 سم × 6 سم |
وزن |
0.8 كجم |
المعلمة التقنية
الجهد المقنن:24 فولت تيار مستمر.
نطاق جهد الإدخال: 0 إلى +30 فولت تيار مستمر
عدد المدخلات: 16.
تيار الإدخال:7 مللي أمبير.
الجهد على الدولة:11.5 إلى 30 فولت تيار مستمر.
خارج الدولة الجهد:0 إلى +5 فولت تيار مستمر.
على الدولة الحالية:3.2 مللي أمبير كحد أدنى.
خارج الدولة الحالية:1.1 مللي أمبير كحد أقصى.
وقت الاستجابة للتشغيل/الإيقاف:1 مللي ثانية.
نطاق درجة حرارة التشغيل:0 إلى 60 درجة مئوية.
درجة حرارة التخزيننطاق النضج:-40 إلى 85 درجة مئوية.
الخصائص الوظيفية
وقت الاستجابة:تبلغ أوقات الاستجابة للتشغيل والإيقاف لـ GE IC694MDL646 بشكل عام 1 مللي ثانية، مما يوفر الوقت الفعلي والحصول الدقيق على إشارات الإدخال وهو أمر ضروري للتطبيقات ذات متطلبات التحكم عالية السرعة.
استهلاك منخفض للطاقة:يتم استهلاك استهلاك منخفض للطاقة بواسطة 80 مللي أمبير من ناقل 5 فولت و125 مللي أمبير من 24 فولت أيضًا لصالح استهلاك منخفض للطاقة، مما يجعل النظام يستهلك طاقة منخفضة ويحسن كفاءة الطاقة.
حماية العزلة:يحتوي GE IC694MDL646 على مجال للوحة الكترونية معززة ولإطار عزل الأرض. يبلغ جهد العزل 250 فولت تيار متردد مستمر و1500 فولت تيار متردد لمدة دقيقة واحدة، مما يوفر عزلًا كهربائيًا موثوقًا ويحمي الوحدة والنظام من التداخل الكهربائي والضرر.
تشخيص الخطأ
قياس الجهد والتيار: يستخدم الاختبار التجريبي لتدفق جهد الإدخال لـ GE IC694MDL646 مقياسًا متعددًا للقياس. إذا كانت هذه القراءات خارج النطاق الطبيعي بالفعل، فهذا يشير إلى وجود مشكلة في مصدر الطاقة أو الدوائر الداخلية للوحدة.
مؤشر LED:يمكن لكل نقطة إدخال أن تعرض حالة كل إدخال باستخدام مؤشرات LED. من السهل جدًا على المستخدمين تحديد ما إذا كانت إشارة الإدخال طبيعية، وتعمل الوحدة بشكل طبيعي من خلال مراقبة حالة مؤشر LED.
مجالات التطبيق
الأتمتة الصناعية:يستخدم GE IC694MDL646 على نطاق واسع في مختلف خطوط إنتاج الأتمتة الصناعية، بما في ذلك تصنيع السيارات وتجهيز الأغذية وإنتاج الأدوية، لمراقبة حالة أجهزة الاستشعار والمفاتيح والأجهزة الأخرى، وتحقيق التحكم ومراقبة عملية الإنتاج.
نظام الطاقة:في مجالات توليد الطاقة وأنظمة النقل والتوزيع، يمكن استخدامه لمراقبة حالة قواطع الدائرة والمرحلات والمعدات الأخرى، ومعلومات حالة النقل في الوقت المناسب إلى نظام التحكم، وتحسين التشغيل الآمن والمستقر لنظام الطاقة.
أتمتة البناء:في أنظمة التشغيل الآلي للمبنى، يمكن لـ GE IC694MDL646 مراقبة حالة أجهزة الاستشعار والمفاتيح المختلفة للمبنى (مستشعر درجة الحرارة، ومستشعر الضوء، ومستشعر الباب) والتحكم في تشغيل أنظمة تكييف الهواء ونظام الإضاءة وأنظمة التحكم في الوصول.
مواصلات:ويمكن تطبيقه على نظام التحكم في السكك الحديدية ومترو الأنفاق وأنظمة النقل الذكية وسيناريوهات التطبيق الأخرى، والتي يمكنها مراقبة حالة الإشارات والمفاتيح وغيرها من المعدات وضمان سلامة وكفاءة نظام النقل.
