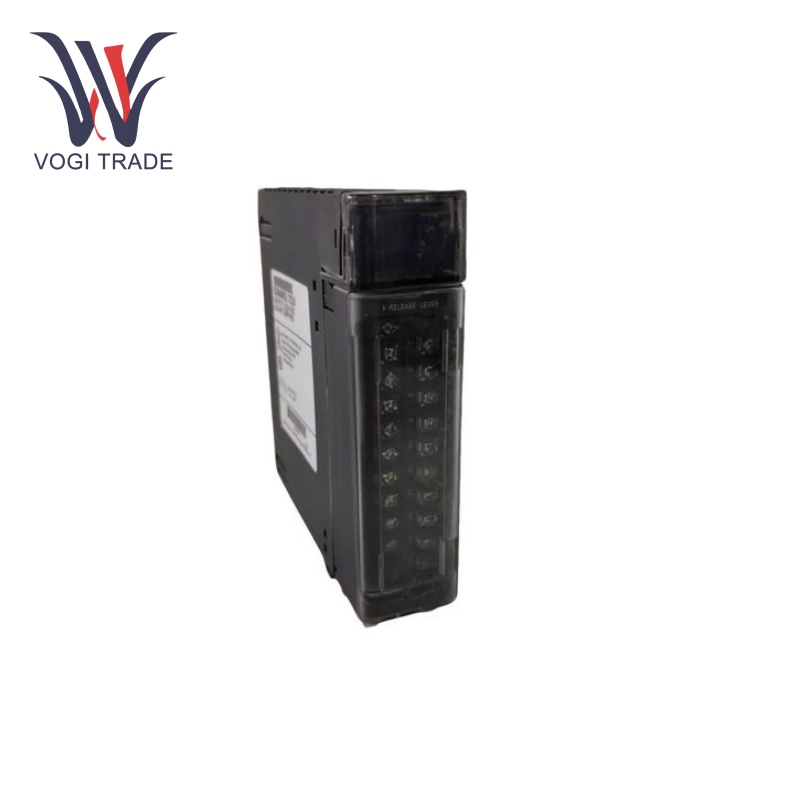

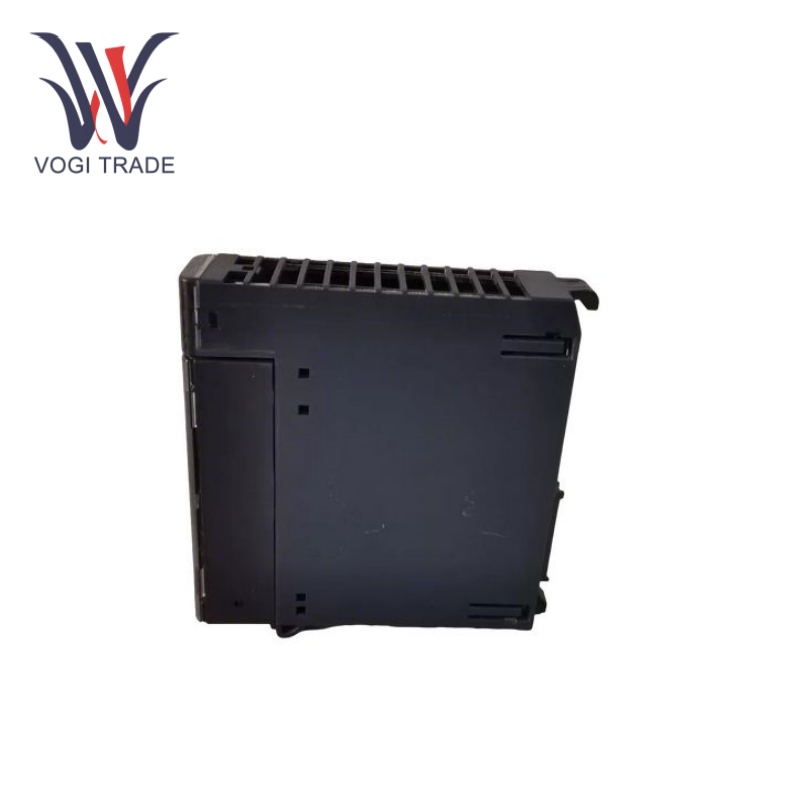

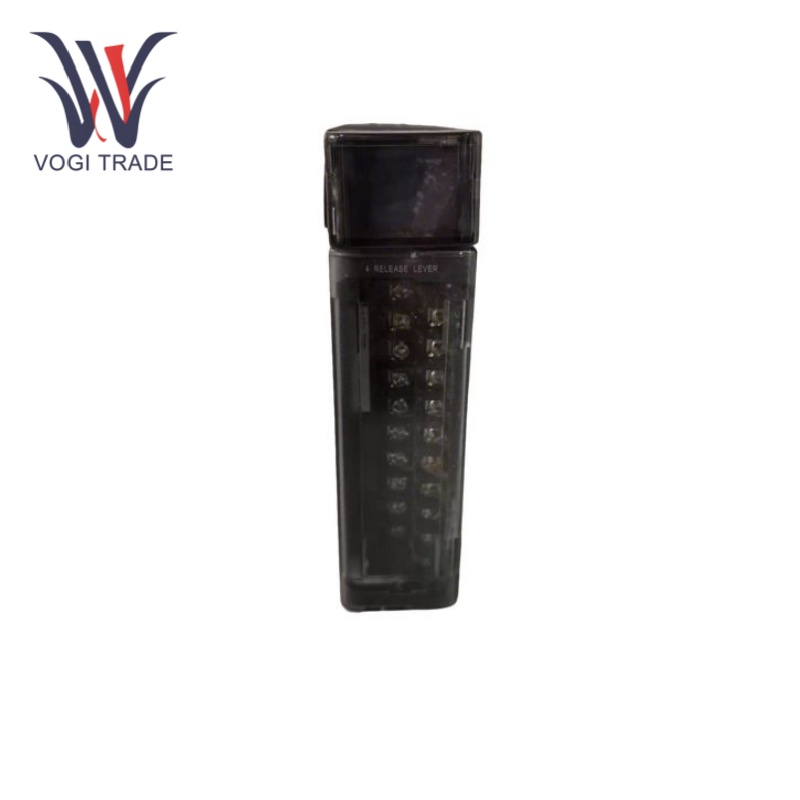

غي IC694MDL732

المعلمة التقنية

الجهد المقنن:24 فولت تيار مستمر.

نطاق الجهد الناتج:12 إلى 24 فولت تيار مستمر (+20%، -15%).

تيار الإخراج:0.5 أمبير لكل نقطة، 2 كحد أقصى لكل مشترك.

الاندفاع الحالي:4.78 أ لمدة 10 مللي ثانية.

انخفاض الجهد الناتج:1 فولت كحد أقصى.

تسرب خارج الدولة: 1 مللي أمبير كحد أقصى.

في وقت الاستجابة:2 مللي ثانية كحد أقصى.

إيقاف وقت الاستجابة:2 مللي ثانية كحد أقصى.

الخصائص الوظيفية

المنطق الإيجابي وسهل الاتصال:التصميم المنطقي الإيجابي لـ GE IC694MDL732 سهل التوصيل والبرمجة. يوجد اقتران قوي بين ناقل الطاقة السالب وأطراف الوحدة، وطريقة الاتصال بسيطة وواضحة، ومعدل خطأ الأسلاك منخفض.

جهد واسع:إن التسامح في جهد 24V DC يجعله قابلاً للتطبيق في مستويات مختلفة من جهد مصدر الطاقة في آلات مختلفة في الصناعة، مما يضمن أن يعمل GE IC694MDL732 في حالة جيدة مع قدرة عالية على التكيف.

القدرة الحالية العالية للإخراج:الحد الأقصى لتيار الإخراج لكل نقطة هو 0.5 أمبير، والطرف المشترك هو 2 أمبير، ويمكنه تشغيل مجموعة متنوعة من أجهزة التحميل عالية الطاقة (بادئ المحرك، الملف اللولبي، المؤشر، إلخ.) مباشرة، مما يقلل من التتابع المتوسط، ويوفر التكلفة ومساحة الأسلاك.

متوافق جيدًا:تعد الوحدة جزءًا من سلسلة GE Fanuc RX3i، وتتمتع GE IC694MDL732 بتوافق جيد مع الأجهزة والوحدات الأخرى في سلسلة GE Fanuc RX3i، والتي يمكن دمجها بسهولة في نظام التحكم الحالي، ويمكنها تحقيق الاتصال والاتصال السلس.

طرق التشغيل

ثَبَّتَ:يتم وضع وحدة GE IC694MDL732 في مساحة فتحة الرف المحددة في وحدة تحكم سلسلة GE PACSystems RX3i، وتأكد من إدخال الوحدة وأن الاتصال ثابت. وفقًا لمخطط الأسلاك الخاص بالحلقة، قم بتوصيل أطراف إخراج الوحدة بأجهزة التحميل الخارجية، وتأكد من توصيل القطبية وخطوط الإشارة للأقطاب الموجبة والسالبة بشكل صحيح.

إخراج الإشارة والتحكم فيها:بعد تثبيت الوحدة وتكوينها، يمكنها إخراج إشارات التحكم إلى أجهزة التحميل الخارجية. تقوم وحدة التحكم بإنشاء وإرسال إشارات التحكم وفقًا للمنطق المبرمج ومتطلبات التحكم. يتيح برنامج البرمجة والواجهة بين الإنسان والآلة للمستخدمين مراقبة إشارات الإخراج ومعالجتها.

مجالات التطبيق

Iالأتمتة الصناعية: يتم استخدام GE IC694MDL732 على نطاق واسع للتحكم في تشغيل المحركات، وصمامات الملف اللولبي، والصمامات، وما إلى ذلك، لتحقيق الأتمتة والتحكم في عملية الإنتاج.

نظام الطاقة:يستخدم على نطاق واسع في أنظمة توليد الطاقة ونقلها وتوزيعها، ويمكنه التحكم في مفتاح دائرة شبكة الطاقة ومعدات حماية التتابع، مما يضمن التشغيل الآمن والتشغيل المستقر لنظام الطاقة.

أتمتة البناء:في نظام التشغيل الآلي للمبنى، يمكن لـ GE IC694MDL732 التحكم في التشغيل المقابل للمعدات الكهربائية المختلفة في المبنى (مثل المصاعد، ومكيفات الهواء، وأنظمة الإضاءة، وما إلى ذلك) لتحسين كفاءة الطاقة ومستوى الإدارة للمبنى.

مواصلات:وفي صناعة النقل، يمكن تطبيقه في أنظمة التحكم للسكك الحديدية ومترو الأنفاق وأنظمة النقل الذكية للتحكم في تشغيل إشارات المرور ومفاتيح الإشارة وغيرها من المعدات، وضمان التشغيل الآمن والفعال لنظام النقل.
