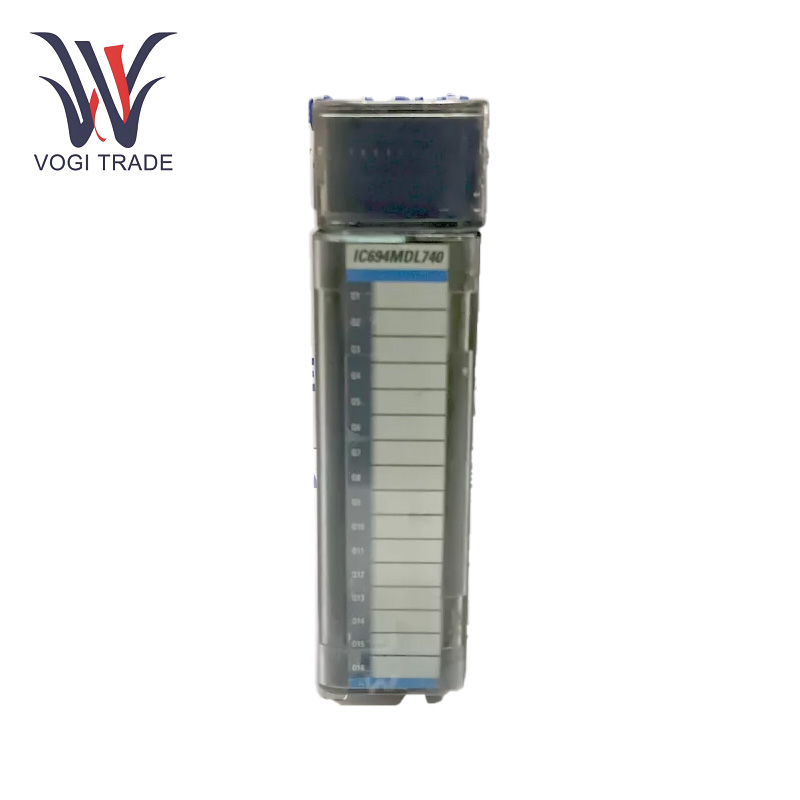

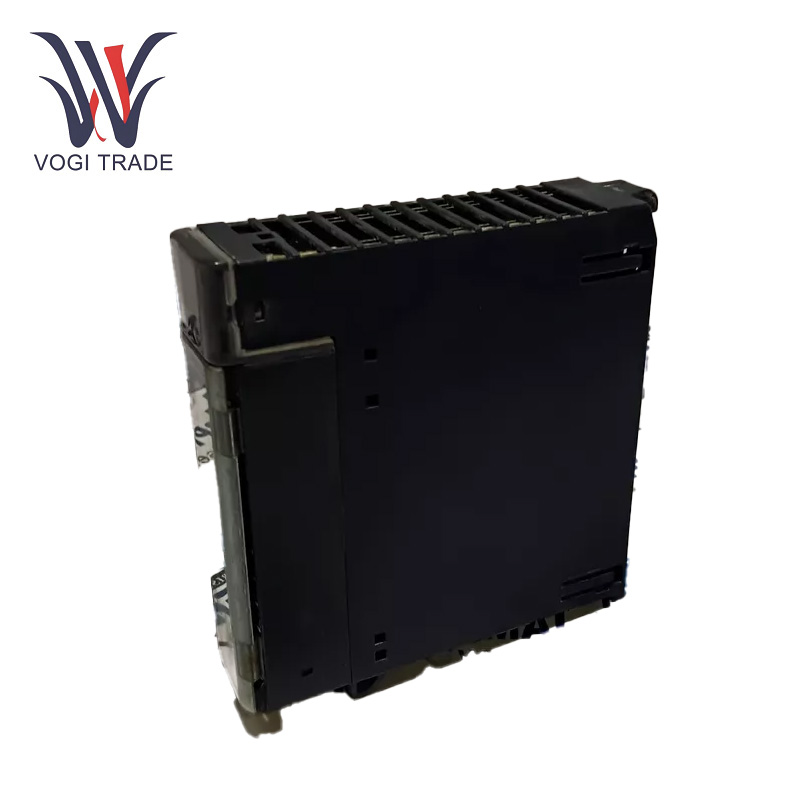

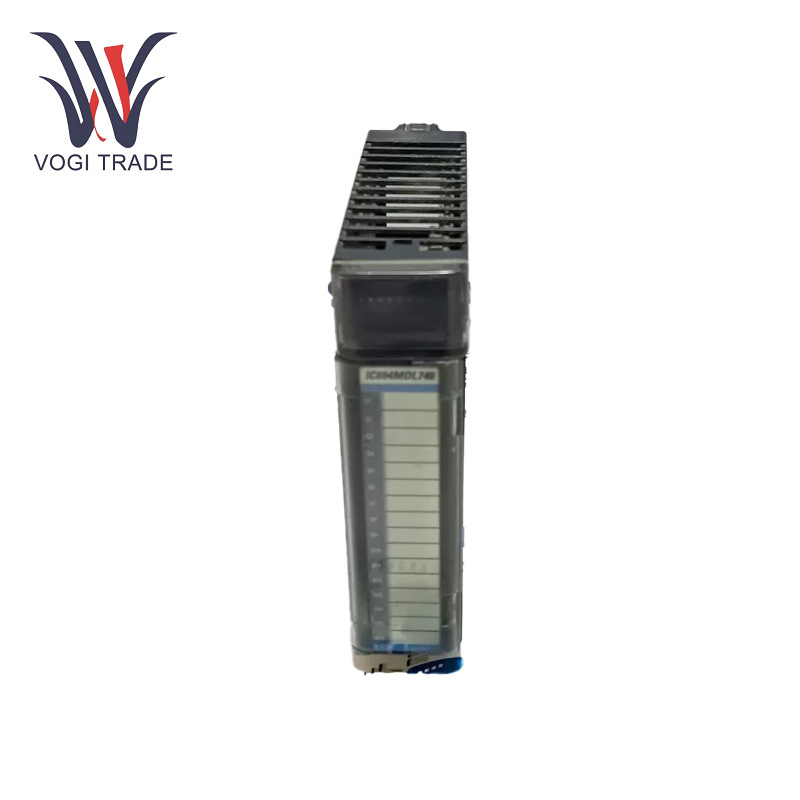

العلامة التجارية: GEالوصف: وحدة إخراج المنطق الإيجابيةالحالة: العلامة التجارية الجديدةشهادة ： خطاب ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنيتميز GE IC694MDL740 بطرز مستقلان من 16 مخرجات لمزيد من المرونة في التشغيل والتكرار. وهي مزودة بوظائف الحماية الداخلية مثل النوع الزائد والحماية العلنية لدرجة الحرارة التي تمكنها من تحمل الظروف القاسية.
| تصنيع |
GE |
| رقم النموذج |
IC694MDL740 |
| رقم الطلب |
IC694MDL740 |
| كتالوج |
RX3i |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
15 سم × 14 سم × 3.5 سم |
| بُعد التعبئة |
17 سم × 16 سم × 5 سم |
| وزن |
0.6 كجم |
المعلمات الفنية
الجهد المصنف:12/24V DC.
Oنطاق جهد Utput:12V DC إلى 24V DC.
تيار الإخراج:0.5A لكل نقطة ، 2 أ لكل شائع.
تيار inrush:4.78A لمدة 10 مللي ثانية.
انخفاض جهد الإخراج:1V الحد الأقصى.
تسرب خارج الدولة:1ma الحد الأقصى.
عدد المخرجات:16 ، مقسمة إلى مجموعتين من 8.
في وقت الاستجابة:2ms الحد الأقصى.
وقت الاستجابة:2ms الحد الأقصى.
المرسوم الحالي:110MA من 5 فولت الحافلة.
نطاق درجة الحرارة:-40 درجة مئوية إلى 70 درجة مئوية.
الخصائص الوظيفية
العملية المنطقية الإيجابية: تعمل GE IC694MDL740 في المنطق الإيجابي عن طريق سحب التيار من ناقل الطاقة المشترك أو الموجب إلى الأحمال ، وهو جزء من هذا التبسيط يعني أن أجهزة الإخراج ، المتصلة بين أطراف الطاقة السلبية والوحدة النمطية ، أسهل في الاتصال وبالتالي التحكم.
توافق الجهد الواسع:يقبل إدخال 12/24 VDC ، مما يجعله مناسبًا لسيناريوهات إمدادات الطاقة المتعددة وقادرة على التواصل مع أجهزة المجال المختلفة التي تتطلب فولتية محددة.
الإخراج المستقر:يمكن أن يوفر GE IC694MDL740 مخرجات مستقرة وموثوقة للتجديد ، مما يضمن التشغيل العادي للأجهزة والأنظمة المتصلة.
إخراج مجموعة مزدوجة:مع ترتيب 16 نقطة إخراج في مجموعتين من 8 ، فإنه يوفر المرونة للتحكم في مجموعتين من الأجهزة أو العمليات بشكل مستقل ، مما يعزز الحبيبات السيطرة.
مجالات التطبيق
صناعة التصنيع:يتم استخدام GE IC694MDL740 في خطوط الإنتاج الآلية للتحكم في تشغيل المحركات وصمامات الملف اللولبي وأضواء المؤشرات. مثل أنه يمكن التحكم في فتح أو إغلاق الصمام الهوائي في خط مجموعة مصنع تصنيع السيارات وتشغيل حزام النقل ، يمكن أن يعزز كفاءة الإنتاج ومستوى الأتمتة.
قطاع الطاقة:يمكن أن يعمل GE IC694MDL740 في التحكم في تبديل قاطع الدائرة ، وتشغيل أجهزة توزيع الطاقة وإشارة الأجهزة في محطات الطاقة والمحطات الفرعية. في تطبيقات Wind Farm ، لا يمكن لـ GE IC694MDL740 التحكم في نظام التوربينات الرياح و yaw فحسب ، بل يمكن أيضًا مراقبة حالة تشغيل المحولات.
مواصلات:في صناعة السكك الحديدية ، تنعكس قيمتها في التحكم في إشارة السكك الحديدية ، مثل التحكم في فتح وإغلاق مصابيح الإشارة وتشغيل المشاركة. في أنظمة النقل الذكية ، يمكن لـ GE IC694MDL740 إدارة إشارات المرور والتحكم في عمل مواقف السيارات.
المرافق العامة:التحكم في تشغيل أنظمة تكييف الهواء وأنظمة الإضاءة وأنظمة المصاعد في أنظمة أتمتة البناء. يمكن لـ GE IC694MDL740 التحكم في تشغيل المضخات والصمامات ومعدات معالجة المياه في محطات معالجة المياه لضمان عمل عملية معالجة المياه بشكل طبيعي.
زراعة:يمكن استخدام GE IC694MDL740 للتحكم في فتح وإغلاق معدات تهوية الدفيئة ، وظروف عمل نظام الري وتنظيم درجة الحرارة والرطوبة. في أنظمة الري الذكية ، يمكنه التحكم في مفتاح صمامات الماء لتحقيق الري الدقيق.
