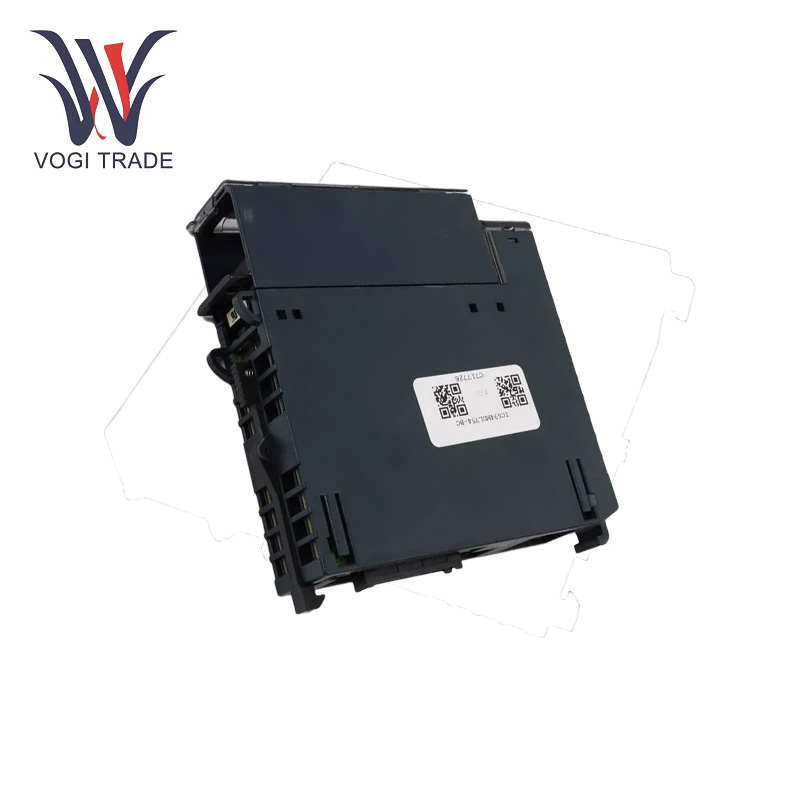

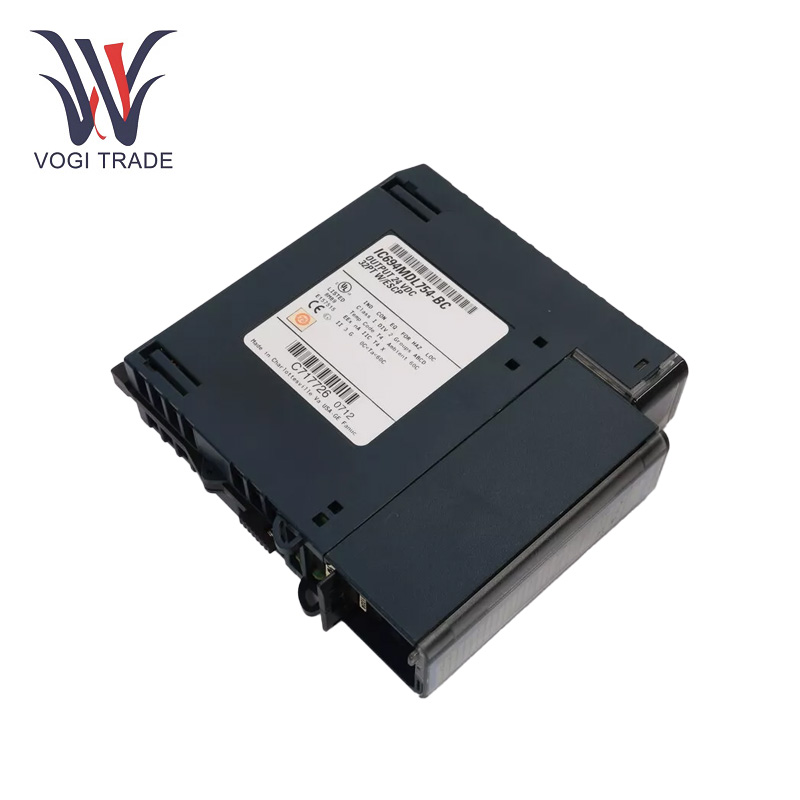

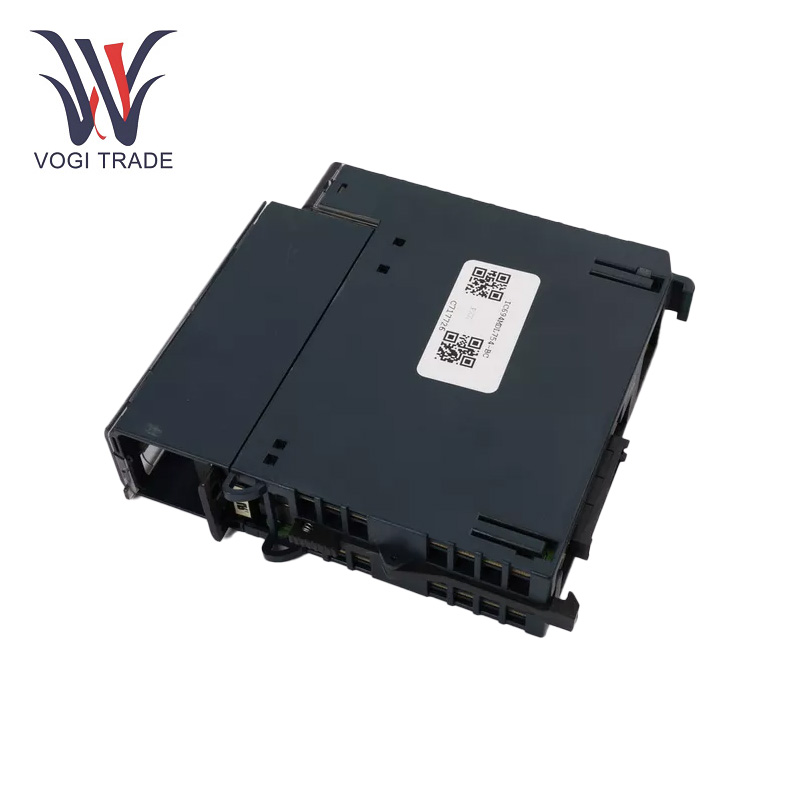

العلامة التجارية: جي ايالوصف: وحدة الإدخال/الإخراج الرقميةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 13مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IC694MDL754 عبارة عن وحدة إخراج منفصلة ذات منطق إيجابي مكونة من 32 نقطة. تشمل الميزات الرئيسية وقت الاستجابة السريع (0.5 مللي ثانية)، وحماية الدائرة الإلكترونية القصيرة (ESCP)، والحماية من درجة الحرارة الزائدة لضمان التشغيل الموثوق والآمن في البيئات الصناعية.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IC694MDL754 |
| رقم الطلب |
IC694MDL754 |
| كتالوج |
نظام باك RX3i |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
13 سم × 10 سم × 4.5 سم |
| البعد التعبئة |
15 سم × 12 سم × 7 سم |
| وزن |
0.8 كجم |
معلمات التشغيل
الجهد المقنن: 12/24 فولت تيار مستمر
نطاق الجهد الناتج: 10.2 إلى 30 فولت تيار مستمر
عدد النواتج: 32، تم تنظيمها في أربع مجموعات معزولة تتكون كل منها من ثمانية مخرجات
تيار الإخراج: 0.75 أمبير لكل نقطة
استهلاك الطاقة: 300 مللي أمبير من ناقل 5V الموجود على اللوحة الإلكترونية المعززة
تيار الاندفاع: 3 أمبير لمدة 10 مللي ثانية دون تشغيل نظام الحماية الإلكترونية من الدائرة القصيرة (ESCP)
انخفاض الجهد الناتج: 0.3 فولت تيار مستمر كحد أقصى
تيار تسرب الإخراج: 0.1 مللي أمبير كحد أقصى
وقت الاستجابة: 0.5 مللي ثانية كحد أقصى لكل من التحولات ON وOFF
ميزات الحماية: حماية من قصر الدائرة والتيار الزائد ودرجة الحرارة الزائدة مع الاسترداد التلقائي
ميزات المنتج
النواتج: 32 نقطة إخراج منفصلة
عزل المجموعة: GE IC694MDL754 إلى أربع مجموعات معزولة من ثماني نقاط إخراج. يوفر هذا التصميم المرونة لتوصيل الأجهزة بمستويات جهد متعددة.
المنطق الإيجابي: مصدر المخرجات المحدد في الحمل يوفر الجهد للحمل المتصل للأجهزة التي تتطلب مستوى جهد التيار المستمر
الحماية الإلكترونية من الدائرة القصيرة (ESCP):: يتم إعادة تعيين حماية الدائرة القصيرة والتيار الزائد تلقائيًا بعد مسح حالة الخطأ.
حماية من درجة الحرارة الزائدة:تعطيل جميع المخارج تلقائيًا عند اكتشاف درجة حرارة حرجة. تتم استعادة المخرجات عندما تعود درجات الحرارة إلى الحدود الآمنة.
مؤشرات LED : يحتوي كل مخرج على مصباح LED مطابق ليعكس حالته التشغيلية. التعرف بسرعة على الأخطاء باستخدام مصابيح LED للأخطاء على مستوى المجموعة.
كشف الخطأ: يكتشف ويبلغ عن التيار الزائد والدوائر القصيرة وظروف درجة الحرارة الزائدة. تتعرف الملاحظات التشخيصية على العقبات وتساعد في إزالتها.
تركيب بسيط:تصميم التوصيل والتشغيل لرفوف Rx3i، التثبيت سريع، دون الحاجة إلى أي أدوات خاصة.
أسلاك الإخراج المرنة: يمكن تكوين نفس الوحدة لمخرجات 12 VDC و 24 VDC في هذه الحالة توفر محطات GE IC694MDL754 اتصالات آمنة وسهولة الوصول أثناء الصيانة.
إمدادات الطاقة الميدانية:تحتاج GE IC694MDL754 إلى مصدر طاقة خارجي لأحمال الإخراج (تحتاج خيارات الجهد الكهربي إلى مطابقة النظام)، ويسمى مصدر الطاقة الميداني.
توافق النظام: متوافق تمامًا مع وحدات المعالجة المركزية PACSystems RX3i ووحدات الإدخال/الإخراج الإضافية RX3i.
استخدام واسع النطاق: GE IC694MDL754 يمكنه التعامل مع مجموعة متنوعة من مهام الأتمتة الصناعية، مثل التحكم في المحركات والمرحلات والملفات اللولبية والمؤشرات.
تثبيت
توافق الفتحة: يمكن تركيب وحدة GE IC694MDL754 في أي فتحة إدخال/إخراج داخل نظام RX3i. تأكد من إيقاف تشغيل النظام قبل التثبيت لمنع المخاطر الكهربائية.
الأسلاك: يمكن توصيل المجموعات الأربع المعزولة بأحمال مختلفة. على سبيل المثال، يمكن لثلاث مجموعات من أصل أربع مجموعات تشغيل أحمال 12 فولت تيار مستمر، ويمكن للمجموعة الرابعة تشغيل أحمال 24 فولت تيار مستمر. ويجب أن تحافظ مجموعاتها على العزلة عن بعضها البعض.
إمدادات الطاقة الميدانية: تتطلب أحمال الإخراج مصدر طاقة خارجي في نطاق +12 فولت تيار مستمر إلى +30 فولت تيار مستمر. احرص على أن تكون تقييمات مصدر الطاقة كافية لتزويد تيار الحمل الإجمالي.
التأريض: تعتمد السلامة والحصانة من الضوضاء على التأريض الصحيح.
نطاق التطبيق
Mالمصنوعاتمن الأنظمة: المحركات والمرحلات والتحكم في المؤشرات.
أتمتة العملية: التحكم في الصمامات والمضخات وعناصر التحكم الأخرى في العمليات.
السيارةالتعامل مع المواد omous: الناقلات والفرز والتخزين الآلي.
أتمتة البناء: التكامل مع أنظمة الإضاءة والتكييف والأمن
استكشاف الأخطاء وإصلاحها
الإخراج لا يستجيب: تأكد من أن مصدر الطاقة الخارجي الخاص بك يقع في نطاق الجهد المحدد، وأن التوصيلات متصلة. تأكد من عدم وجود أي صمامات منفجرة أو قواطع دائرة معطلة في الأسلاك الميدانية.
أخطاء التيار الزائد: عندما تدخل نقطة الإخراج في حالة خطأ بسبب التيار الزائد، تحقق من الحمل المتصل للتأكد من وجود قصور أو تيار زائد. بمجرد مسح حالة الخلل، سيحاول ESCP الخاص بالوحدة تلقائيًا إعادة الضبط.
تحذيرات من ارتفاع درجة الحرارة: تأكد من وجود تدفق هواء كافٍ حول الوحدة، ومن عدم وجود مصادر حرارة خارجية تتسبب في ارتفاع درجة حرارتها. بمجرد أن تبرد إلى درجة حرارة آمنة، ستستأنف الوحدة التشغيل العادي.
مصابيح الحالة: استخدم مصابيح LED لحالة الوحدة كمؤشرات تشخيصية لحالات الخطأ.
