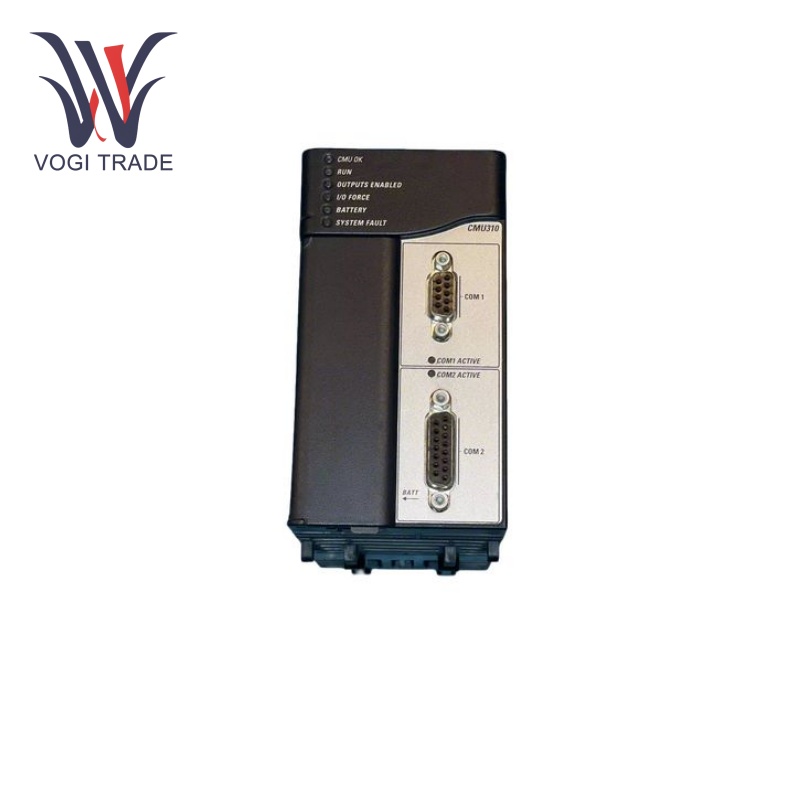

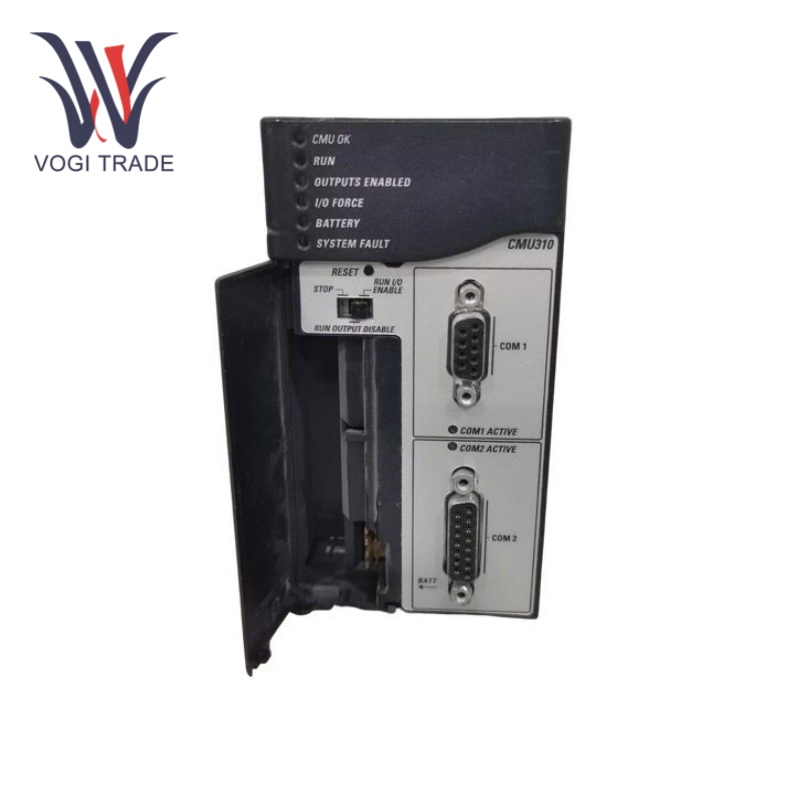

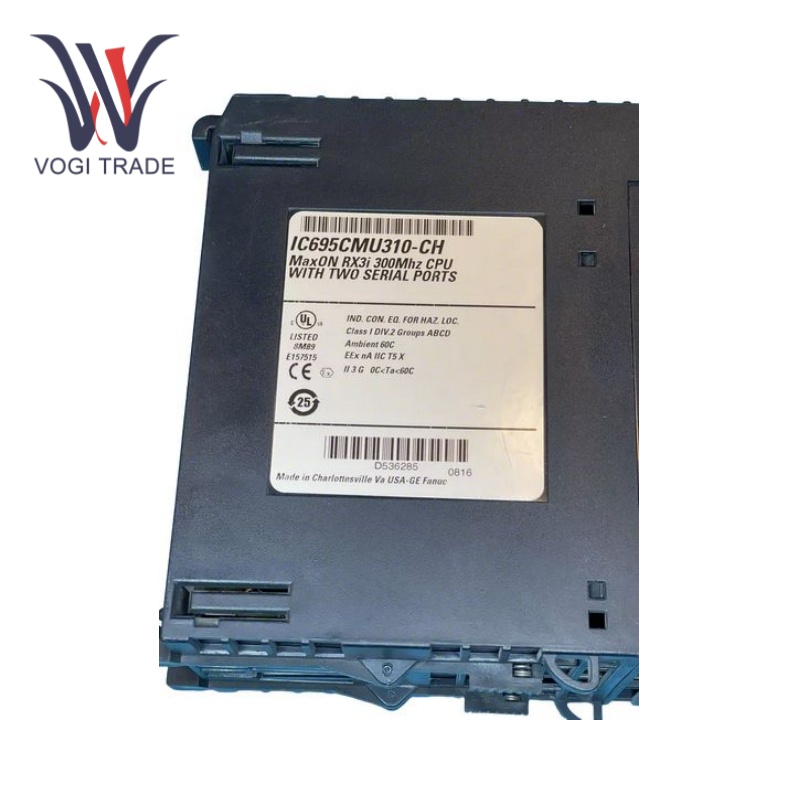

العلامة التجارية: جي ايالوصف: وحدة المعالجة المركزيةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنيتمتع GE IC695CMU310 بقدرة وحدة المعالجة المركزية الزائدة عن الحاجة للتشغيل السلس في أنظمة Rx3i، والبرمجة المرنة بلغات متعددة، وذاكرة كبيرة لبرامج المستخدم وبياناته.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IC695CMU310 |
| رقم الطلب |
IC695CMU310 |
| كتالوج |
RX3i |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
24 سم × 16 سم × 3 سم |
| البعد التعبئة |
26 سم × 18 سم × 5 سم |
| وزن |
0.5 كجم |
معلمات التشغيل
درجة حرارة التشغيل:0 درجة مئوية إلى 60 درجة مئوية.
منافذ الاتصال:RS - 232 و RS - 485.
دعم البروتوكول:مودبوس RTU التابع، SNP، الإدخال/الإخراج التسلسلي.
ذاكرة:10 ميجابايت.
كتلة البرنامج:512 كتل البرنامج.
استهلاك الطاقة:2W.
متطلبات الطاقة:1.0 أمبير عند +5 فولت تيار مستمر.
ميزات المنتج
قدرة وحدة المعالجة المركزية الزائدة:توفر GE IC695CMU310 إمكانية التكرار السريع لوحدة المعالجة المركزية (CPU) بين زوج من أنظمة Rx3i. يمكن لوحدات التحكم المتكررة تبديل بيانات التشغيل عبر شبكة أو اثنتين من شبكات Ethernet المحلية المنفصلة، مما يتميز بالتشغيل المستمر والتوفر العالي للنظام. يسمح هذا لحالات الإدخال/الإخراج بالبقاء سليمة أثناء التبديل إلى وحدة المعالجة المركزية الاحتياطية خلال عمليتي أو ثلاث عمليات فحص منطقية لوحدة المعالجة المركزية في حالة عدم قدرة وحدة المعالجة المركزية الرئيسية على أداء وظيفتها.
البرمجة المرنة:للحصول على مرونة عالية، يتم أيضًا دعم مخطط السلم والنص المنظم ومخطط كتلة الوظائف ولغات البرمجة C. من خلال القيام بذلك، يمكن للمستخدمين تحديد طريقة البرمجة المقابلة الأكثر ملاءمة لهم بناءً على احتياجاتهم الخاصة وعادات البرمجة، مما يجعل عملية البرمجة أكثر مرونة وملاءمة.
الكثير من الذاكرة:بطارية سعة 10 ميجابايت - توفر ذاكرة المستخدم المدعومة وذاكرة المستخدم المحمولة غير المتطايرة الاختيارية سعة 10 ميجابايت مساحة واسعة لبرامج المستخدم وبياناته.
تثبيت
تصاعد:قم بتثبيت وحدة GE IC695CMU310 في الموضع الصحيح للوحة الإلكترونية المعززة Rx3i universal وتأكد أيضًا من قفل الوحدة وتوصيلها بشكل جيد. لاحظ اتجاه الوحدة أثناء إدراجها حتى لا تقوم بإدخالها بشكل غير صحيح.
استكشاف الأخطاء وإصلاحها
فشل التكرار:إذا توقف GE IC695CMU310 عن التكرار فجأة، فتحقق أولاً من اتصال شبكة Ethernet المحلية والتكوين بين نظامي Rx3i. تأكد من أن اتصال الشبكة طبيعي، وأن عنوان IP ومعلمات الشبكة الأخرى مضبوطة بشكل صحيح. ثم تحقق من حالة تشغيل وحدات التحكم المتكررة وإعدادات البرنامج وتحقق من الحد الأقصى لمنطق التطبيق لمعرفة صحة منطق التحكم في التكرار.
خطأ في الاتصال:في حالة حدوث خطأ في الاتصال، تحقق من اتصال كابل الاتصال لمعرفة ما إذا كان متصلاً بشكل آمن دون أي ضرر. يجب تعديل ذلك وفقًا لإعدادات معلمات الاتصال الفعلية - معدل الباود، وبتات البيانات، وبتات التوقف، وبتات التكافؤ. إذا كان بإمكانك ذلك، فقم بتبديل كابل الاتصال أو توصيله بجهاز آخر لاستكشاف المشكلة وإصلاحها.
استثناءات البرنامج:إذا كان البرنامج يعمل بشكل غير طبيعي، عليك أولاً التحقق من رمز البرنامج بحثًا عن أي أخطاء أو زيادة التناقضات المنطقية. التحقق من حالة تشغيل البرنامج وقيم بعض المتغيرات باستخدام أداة التصحيح الخاصة ببرنامج البرمجة. حافظ على تحديث البرنامج إلى أحدث إصدار أو تعديله وتصحيحه حسب ما تقتضيه الحالة.
نطاق التطبيق
الأتمتة الصناعية:يمكن تطبيق GE IC695CMU310 على نطاق واسع في نظام التحكم في خط الإنتاج في الصناعة التحويلية، مثل صناعة السيارات وتجهيز الأغذية وإنتاج الأدوية. يتمتع بوظائف شبكية قوية جدًا، ويمكنه التحكم في معدات الإنتاج المختلفة، ويمكنه مراقبة عمليات الإنتاج في الوقت الفعلي، ويمكن تعديله من خلال عملية البرمجة لتحسين كفاءة الإنتاج وجودة المنتج والإنتاج الآمن.
توليد وتوزيع الطاقة:يمكن استخدام GE IC695CMU310 في مجال توليد الطاقة وتوزيعها للتحكم ومراقبة معدات توليد الطاقة والمحطات الفرعية وأنظمة التوزيع. وبأخذ محطة الطاقة الحرارية على سبيل المثال، فإنها تتحكم في تشغيل الغلاية والتوربينات ومجموعة المولدات، وتراقب معلمات شبكة الطاقة لضمان التشغيل المستقر لنظام الطاقة وسلامة إمدادات الطاقة.
