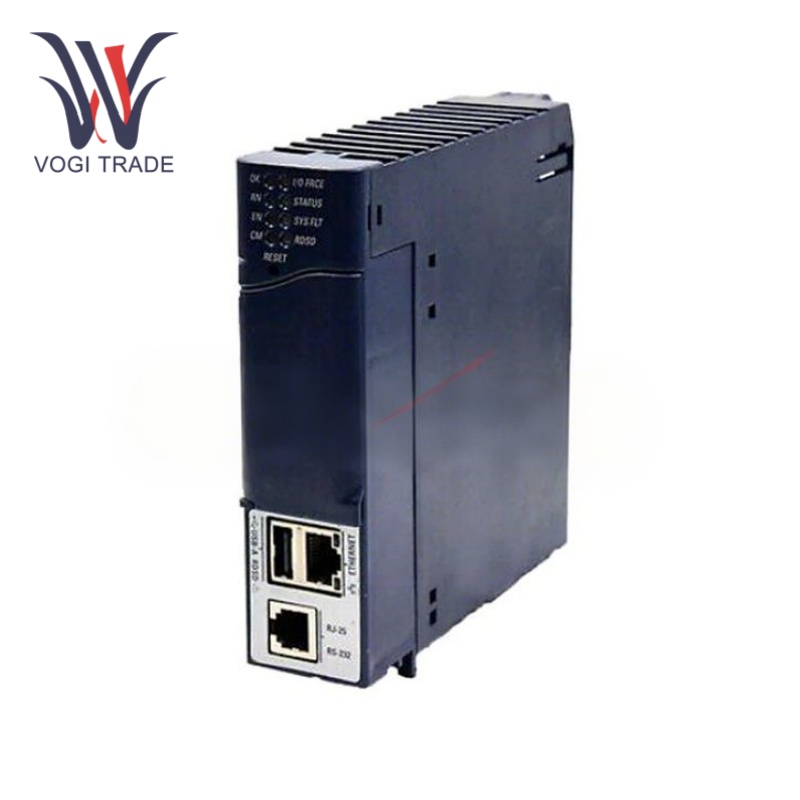

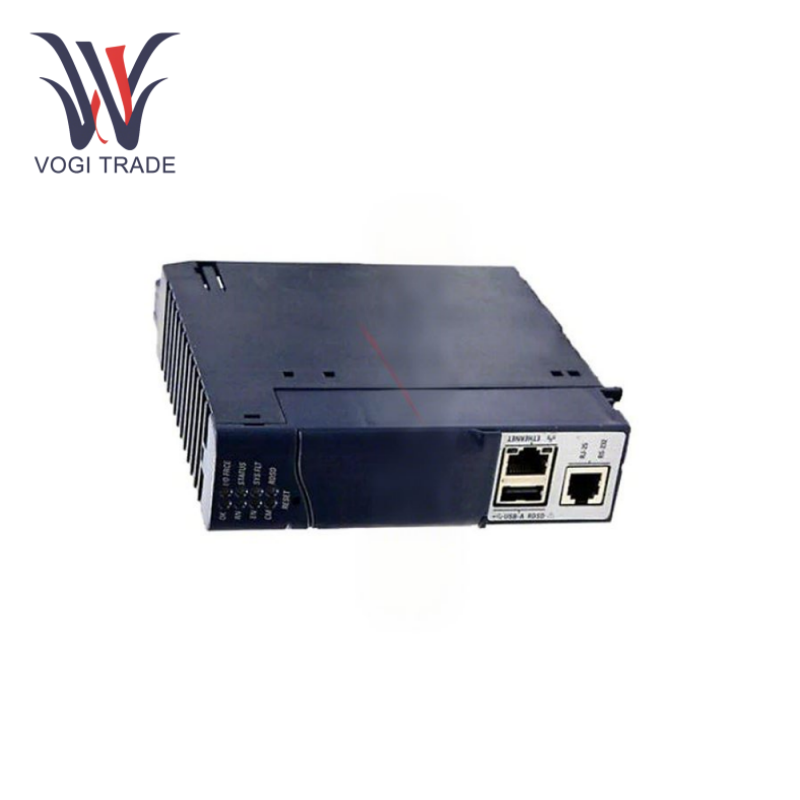

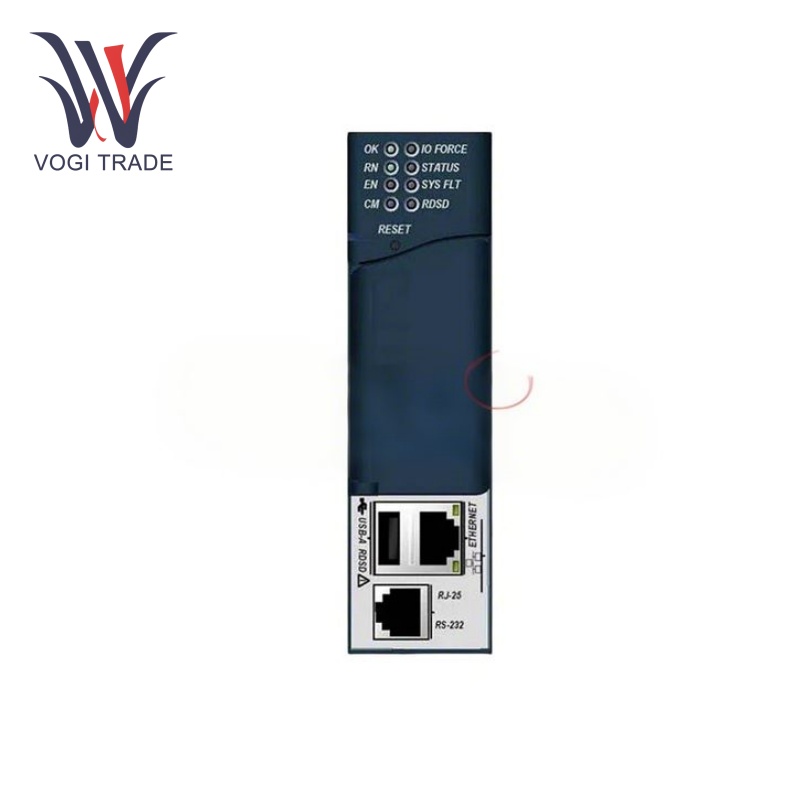

غي IC695CPE305

معلمات التشغيل

جهد الإدخال:5 فولت - تيار مستمر 1 أمبير.

درجة حرارة التشغيل:0 درجة مئوية إلى 60 درجة مئوية.

ضوضاء:3% .

منافذ اتصال الإدخال/الإخراج:1 × إيثرنت، 2 × تسلسلي (RS232 أو RS485)، 1 × مضيف USB 2.0 .

نقل البيانات عبر الإيثرنت:10/100 ميجابت في الثانية.

ويتميز النموذج الجديد بما يلي:5 ميجابايت من ذاكرة الوصول العشوائي.

قياس: 0.72 مللي ثانية لكل 1000 تعليمات منطقية.

البروتوكولات:إيثرنت، جينيوس، PROFIBUS DP، DeviceNet. بروتوكولات SNP التابعة، وبروتوكولات الإدخال/الإخراج التسلسلية التابعة، والبروتوكولات التسلسلية التابعة لـ Modbus RTU.

ميزات المنتج

منفذ اتصال إيثرنت واحد:جهاز استقبال 10/100 ميجابت في الثانية، يمكن استخدام منفذ الاتصال هذا مع محطات عمل البرمجة، وواجهات الإنسان والآلة (HMI)، وأنظمة التحكم الإشرافي والحصول على البيانات (SCADA)، وأجهزة وبرامج الطرف الثالث، والرسائل بين أجهزة التحكم وتبادل البيانات على نفس وحدات تحكم النظام الأساسي. بالإضافة إلى ذلك، يتمتع منفذ Ethernet بالقدرة على الاستخدام لـ OPC UA بحيث يمكن دمج أجهزة الطرف الثالث عبر بروتوكول OPC. بالإضافة إلى اتصال Ethernet، يدمج GE IC695CPE305 منفذين تسلسليين يتوافقان مع معايير الاتصال RS232 وRS485، ويحتوي على منفذ مضيف USB 2.0، مما يسمح بتنزيل وتحميل برامج المستخدم من محرك أقراص صغير للهاتف الذكي.

سرعة معالجة عالية:تبلغ سرعة المعالج 1.1 جيجا هرتز، ومعدل المسح المعتاد هو 0.72 مللي ثانية لكل 1000 تعليمات منطقية، ويمكن لـ GE IC695CPE305 معالجة عدد كبير من مهام التشغيل المنطقي ومعالجة البيانات بسرعة، وضمان الأداء في الوقت الفعلي والكفاءة العالية للنظام.

الكثير من ذاكرة الوصول العشوائي:بفضل ذاكرة الوصول العشوائي (RAM) سعة 5 ميجابايت وذاكرة المستخدم غير المتطايرة بسعة 5 ميجابايت، فإنها توفر مساحة كافية لاستيعاب برامج المستخدم وبياناته؛ يمكن للمستخدمين تطوير وتوسيع برامج التطبيقات بحرية.

تثبيت

تصاعد:توفر اللوحة الإلكترونية المعززة العالمية RX3i موقعًا لإدخال وحدة GE IC695CPE305. تأكد من تثبيت الوحدة في مكانها، ومن ثبات الاتصال.

ملحوظة: إذا كان اتجاه الوحدة خاطئًا، فلن تدخل الوحدة.

استكشاف الأخطاء وإصلاحها

فشل الاتصال:في حالة فشل الاتصال، أول ما يجب فحصه هو كابل الاتصال، والتأكد من توصيله بشكل صحيح وتجنب أي أضرار. ثم تحقق من إعداد معلمات الاتصال للتأكد من صحتها، مثل معدل البث بالباود، وبتات البيانات، وبتات التوقف، وبتات التكافؤ. استبدل كابل الاتصال، وقم بالتبديل للاتصال بجهاز آخر حيثما أمكن ذلك. في حالة Ethernet، تأكد من ضبط تكوين الشبكة وIP بشكل صحيح.

خطأ في البرنامج:إذا كان أداء البرنامج غير طبيعي، فتحقق أولاً من رمز البرنامج بحثًا عن الأخطاء أو التناقضات المنطقية. تحقق من حالة تشغيل البرنامج والقيم المتغيرة باستخدام أدوات تصحيح الأخطاء الخاصة ببرنامج البرمجة.

مشكلة إمدادات الطاقة:إذا تعذر تشغيل الوحدة بشكل طبيعي أو كان هناك خطأ، فإن أول شيء نحتاج إلى التحقق منه هو جهد مصدر الطاقة، وما إذا كان طبيعيًا. بعد ذلك، تأكد من توصيل كابل مصدر الطاقة بشكل صحيح أو أنه غير ممزق. إذا أمكن، قم بتبديل مصدر الطاقة لتضييق نطاق المشكلة.

نطاق التطبيق

الأتمتة الصناعية:يستخدم GE IC695CPE305 بشكل رئيسي في أنظمة التحكم في خطوط الإنتاج المختلفة في مجال الأتمتة الصناعية مثل تصنيع السيارات وتجهيز الأغذية وإنتاج الأدوية. يشير إلى مجموعة متنوعة من التحكم في تشغيل معدات الإنتاج، والمراقبة في الوقت الفعلي لعملية الإنتاج، وفقًا للبرنامج لضبط عملية الإنتاج، وتحسين كفاءة الإنتاج، وجودة المنتج وسلامة الإنتاج. ويمكنه أيضًا الاتصال بأجهزة أخرى عبر شبكة إيثرنت والمنافذ التسلسلية وواجهات الاتصال الأخرى لتحقيق التكامل والتنسيق لخط الإنتاج بأكمله.

أتمتة البناء:يمكن استخدام GE IC695CPE305 للتحكم أو مراقبة تشغيل المعدات والأنظمة المختلفة في المباني، مثل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وأنظمة الإضاءة، وأنظمة التحكم في الوصول. يمكنه تحقيق التحكم الآلي وإدارة توفير الطاقة في المباني من خلال تفاعل البيانات مع أجهزة الاستشعار والمحركات والأجهزة الأخرى، بحيث تتمتع المباني براحة أكبر وكفاءة في استخدام الطاقة.
