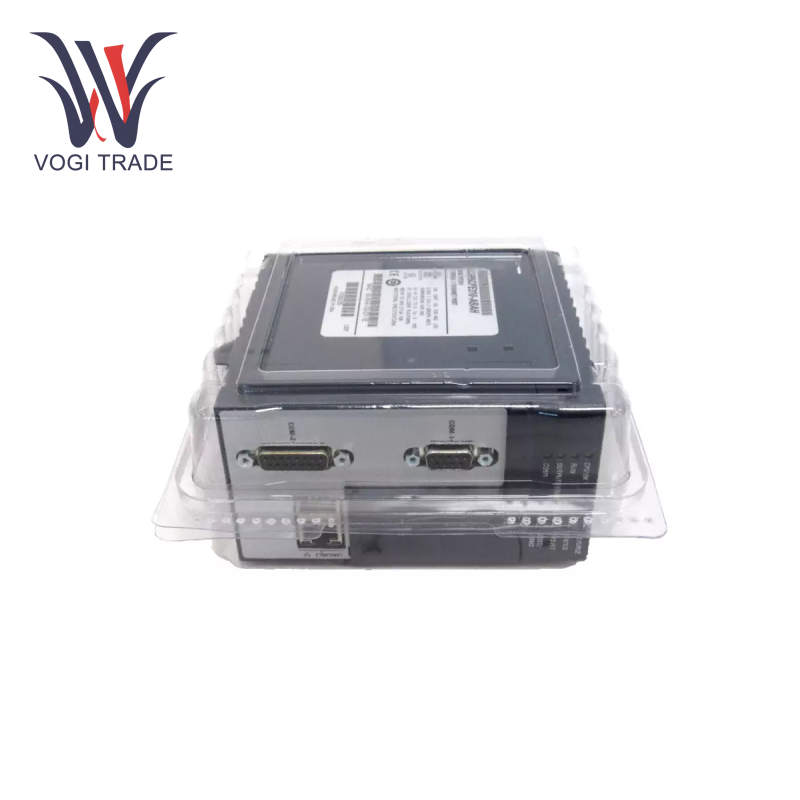

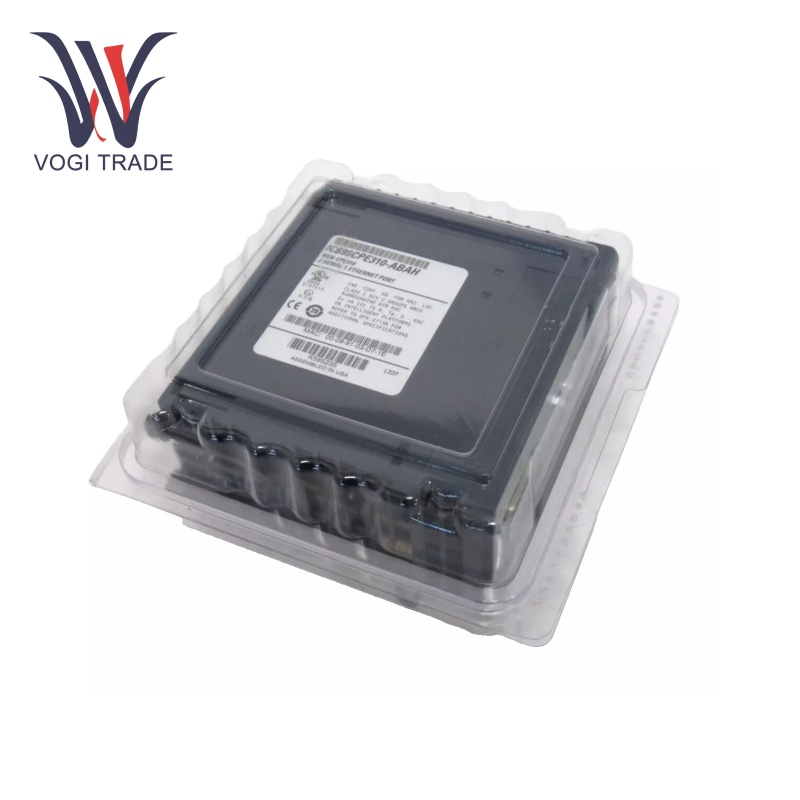

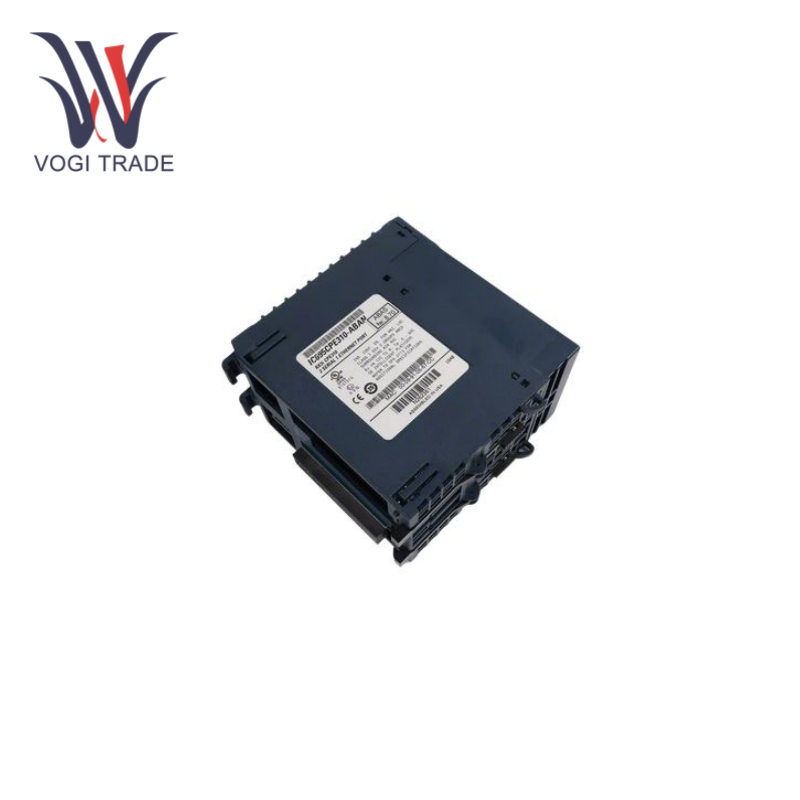

غي IC695CPE310

معلمات التشغيل

المعالج:1.1 جيجا هرتز.

كبش:256 ميجا بايت.

سعة الإدخال/الإخراج:ما يصل إلى 32 كيلو ن المدخلات.

مزود الطاقة:24 فولت تيار مستمر.

بناء درجة الحرارة:0 درجة مئوية إلى 60 درجة مئوية.

درجة حرارة التشغيل:-40 درجة مئوية ~ +85 درجة مئوية.

بروتوكول الاتصال:Modbus TCP/IP، Ethernet/IP، Profibus، SNP، Serial I/O، Modbus RTU وبعض بروتوكولات الاتصال.

ميزات المنتج

معالجة عالية الأداء:يتميز GE IC695CPE310 بمعالج عالي الأداء بسرعة 1.1 جيجاهرتز. تبلغ سرعة تنفيذ المنطق المنطقي 0.72 مللي ثانية/1000 تعليمات، لذلك يمكنه التعامل مع منطق التحكم والخوارزميات المعقدة، وتوفير إمكانات الاستجابة السريعة في الوقت الفعلي، وهي سمة مميزة مهمة للتطبيقات ذات سرعة معالجة البيانات ومتطلبات التحكم في الوقت الفعلي.

اتصالات متعددة المرونة:يحتوي GE IC695CPE310 على منفذ اتصال Ethernet واحد مع نقل بيانات بسرعة 10/100 ميجابايت ووظيفة التفاوض التلقائي. بالإضافة إلى ذلك، فهو يشتمل على منفذين تسلسليين: منفذ RS232 ومنفذ RS485. يتم دعم بروتوكولات الاتصال الرائدة بواسطة هذه الواجهات، بما في ذلك Modbus TCP/IP، وEthernet/IP، وProfibus، وSNP، وSerial I/O، وModbus RTU، مما يضمن إمكانية نقل البيانات والتواصل مع الأجهزة والأنظمة الأخرى.

الذاكرة المحسنة:تعمل ذاكرة الوصول العشوائي (RAM) التي تبلغ سعتها 256 ميجابايت وذاكرة الفلاش التي تبلغ سعتها 128 ميجابايت على تحسين القدرة على تخزين برامج التطبيقات والبيانات والسجلات التاريخية بشكل كبير. jdzj. com. فهو يمكّن المستخدمين من تصميم جميع برامج التطبيقات وتطويرها دون أي قيود وحفظ البيانات المهمة لتحليلها ومعالجتها لاحقًا.

تثبيت

تصاعد:الخطوة الأولى هي إضافة وحدة GE IC695CPE310 إلى الفتحة المناسبة للوحة الإلكترونية المعززة العامة RX3i. تأكد من تأمين الوحدة بطريقة مناسبة واتصال مستقر. تأكد من الانتباه إلى اتجاه الوحدة لمنع أخطاء الإدراج.

اتصال الطاقة: مصدر الطاقة، قم بتوصيل كابل إمداد الطاقة 24 فولت تيار مستمر بطرف إدخال الطاقة الخاص بالوحدة. يجب التحقق من القطبية ما إذا كان مصدر الطاقة معكوسًا وما إذا كان جهد مصدر الطاقة طبيعيًا.

استكشاف الأخطاء وإصلاحها

قد يفشل الاتصال:في هذه الحالة، تحقق أولاً من توصيل كابل الاتصال للتأكد من عدم تلفه وإمكانية توصيله بإحكام. بعد ذلك، حدد إعداد معلمات الاتصال، بما في ذلك معدل الباود، وبتات البيانات، وبتات التوقف، وبتات التكافؤ. إذا أمكن، قم بتبديل كابل الاتصال أو الاتصال بجهاز آخر للمساعدة في تضييق نطاق المشكلة. إذا كنت تستخدم Ethernet للتواصل، فتأكد من التحقق من تكوين الشبكة وإعدادات عنوان IP أيضًا.

شذوذ البرنامج:إذا كان البرنامج غير طبيعي، فتحقق أولاً مما إذا كانت هناك أخطاء أو تناقضات منطقية في كود البرنامج. يمكنك القيام بذلك باستخدام أدوات تصحيح أخطاء برنامج البرمجة لعرض مكان تشغيل البرنامج والقيمة في المتغيرات. قم بترقية البرنامج إلى الإصدار الأحدث، وقم بتحريره وتصحيحه وفقًا للموقف الفعلي.

مشكلة إمدادات الطاقة:إذا لم يتمكن GE IC695CPE310 من بدء التشغيل أو حدث عطل، فتحقق أولاً مما إذا كان جهد مصدر الطاقة طبيعيًا. تأكد من أن كابل مصدر الطاقة موصول بشكل آمن وغير تالف. إذا كان بإمكانك تبديل مصدر الطاقة، فيمكنك القيام بذلك كاختبار عزل.

نطاق التطبيق

العمليات والأتمتة الصناعية:يمكن استخدام GE IC695CPE310 لتصميم وتنفيذ الأنظمة التي تساعد في التحكم ومراقبة تشغيل معدات الإنتاج مثل خطوط التجميع، وآلات CNC، والأذرع الآلية. ويمكنه أيضًا الاتصال بالأجهزة الأخرى من خلال Ethernet والمنافذ التسلسلية، بحيث يدمج خط الإنتاج بأكمله وينسق الاستخدام لتعزيز كفاءة الإنتاج وجودة المنتج وسلامة الإنتاج.

إدارة الطاقة:تمتلك GE IC695CPE310 كل الإمكانيات في صناعة الطاقة، سواء في توليد الطاقة أو نقلها أو توزيعها. فهو يراقب معلومات تشغيل معدات الطاقة في الوقت الفعلي، ويتحكم في عملية توليد الطاقة وتوزيعها، ويحسن نظام إدارة الطاقة عبر الاتصال مع أجهزة الاستشعار والمنفذين. ويمكنه أيضًا التفاعل مع أنظمة إدارة الطاقة الأخرى لتنفيذ أهداف الحفاظ على الطاقة وخفض الانبعاثات.
