غي IC695ETM001

معلمة التشغيلrs

سرعة المعالج:200 ميجا هرتز

منافذ إيثرنت:منفذا 10BaseT/100BaseTX RJ-45 للاستشعار التلقائي

عنونة IP:يدعم عنوان IP واحد

المنفذ التسلسلي:منفذ مدير المحطة RS-232

البروتوكولات المدعومةد:سرتب، مودبوس تكب، إغد

ميزات المنتج

تبادل البيانات:EGD Ethernet Global Data، تتيح تبادل البيانات بشكل دوري.

كوم المكدس:مكدس TCP/IP المستخدم مع SRTP (بروتوكول نقل تجديد الخدمة)، وهو البروتوكول اللاسلكي المطبق في HAL1033، يتضمن خادم Modbus/TCP والعميل.

مزامنة الوقت:مزامنة الوقت مع خادم الوقت SNTP على شبكة Ethernet.

وصول مدير المحطة:يوفر وصولاً متكاملاً لمدير المحطة للوصول الإشرافي عبر الإنترنت.

نقل البيانات:تساعد واجهات الاتصال عالية السرعة في نقل البيانات بسرعة بين الأجهزة المتصلة. تشمل البروتوكولات المدعومة   Ethernet/IP وModbus TCP، مما يسمح بتوافق غير مسبوق مع PLCs وHMIs ومعدات الأتمتة الصناعية. يضمن GE IC695ETM001 تبادل البيانات في الوقت الفعلي، مما يسمح باتخاذ القرار السريع والتحكم في العمليات.

خيارات التكوين المرنة:تقدم GE IC695ETM001 مجموعة واسعة من المعلمات القابلة للتكوين، ويمكن للمستخدمين تخصيص وظائفها لتلبية احتياجات تطبيقاتهم المحددة. من خلال واجهات البرامج البديهية، يمكن للمستخدم تكوين معدلات الباود للاتصالات وعناوين IP والعديد من الإعدادات الأخرى. وهذا يسمح بتطبيقات تتراوح من مهمة التحكم البسيطة إلى البنية التحتية المتطورة للأتمتة المتصلة بالشبكة.

مع قدرات التشخيص والمراقبة:يأتي الجهاز مزودًا بقدرات تشخيصية مدمجة. يمكنه التحقق بشكل مستمر من حالته الداخلية   مثل الجهد ودرجة الحرارة ووصلة الاتصال وما إلى ذلك. إذا حدث خطأ ما، فإنه يولد تنبيهات   وأكواد خطأ توفر تعليقات للتشخيص. تسمح قدرته على المراقبة الذاتية بتقليل وقت التوقف عن العمل من خلال توفير تحديد سريع للمشكلات وحلها.

تثبيت

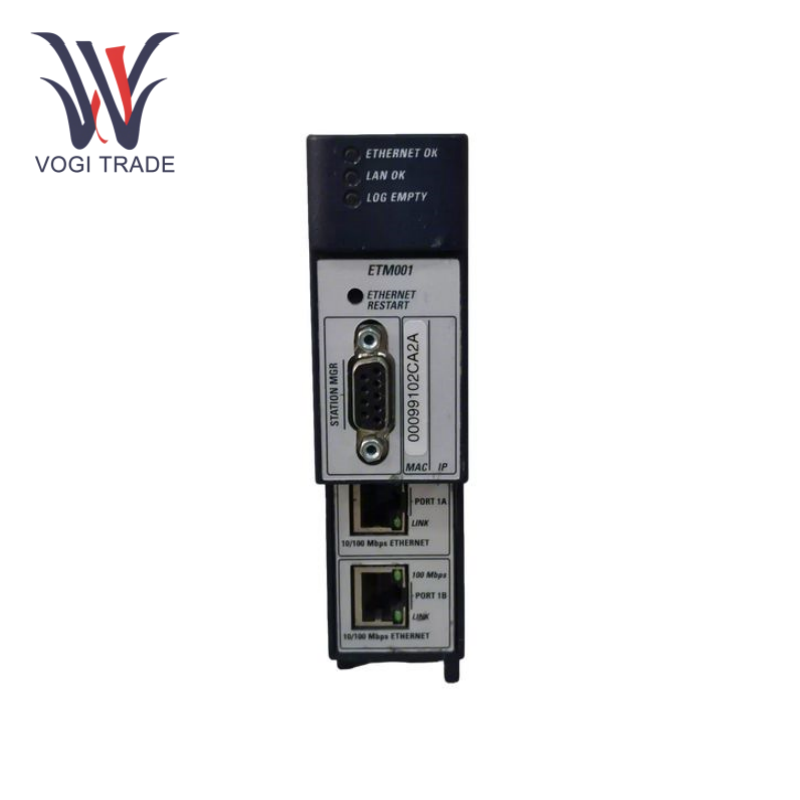

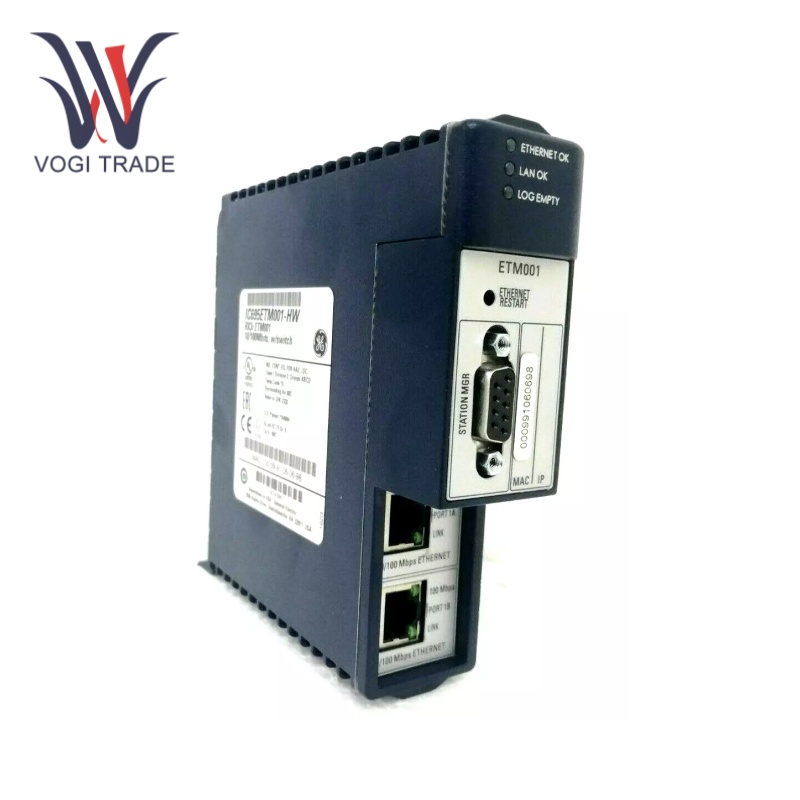

تثبيت:إن GE IC695ETM001 عبارة عن وحدة نمطية بحجم فتحة واحدة مثبتة في قاعدة نظام RX3i. يتضمن موصلي RJ-45 Ethernet  وموصل D أنثى ذو 9 سنون لمنفذ مدير المحطة. تأكد أثناء التثبيت أن شبكة Ethernet تشكل طوبولوجيا شجرة لمنع تكرار الحزم والتحميل الزائد على الشبكة.

طلبن مخزن

الأتمتة الصناعية:يتم استخدام GE IC695ETM001 في مجال الأتمتة الصناعية لتوصيل وإدارة مكونات الأتمتة المختلفة في مصنع التصنيع. يمكن أن يكون بمثابة جسر اتصال بين وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وPLC ووحدات الإدخال/الإخراج عن بعد، لتوفير المزيد من المرونة وقابلية التوسع في نظام التحكم في البناء. علاوة على ذلك، فهو يتيح سهولة التكامل بين أجهزة الاستشعار والمحركات الذكية التي يمكنها تعزيز الإنتاجية والمرونة في خط الإنتاج.

التحكم في العملية:يعد GE IC695ETM001 أمرًا بالغ الأهمية في صناعات مثل الصناعات الكيميائية والصيدلانية وصناعات تجهيز الأغذية لمراقبة العمليات الرئيسية والتحكم فيها. ويمكنه أيضًا إرسال بيانات العملية في الوقت الفعلي إلى أنظمة التحكم المركزية، حتى يتمكن المشغلون من إجراء التعديلات عند الحاجة. وقد يقوم، على سبيل المثال، بنقل درجة الحرارة والضغط ومعدلات التدفق في مفاعل كيميائي للتأكد من حدوث التفاعل ضمن الحدود المحددة.

أتمتة البناء:يمكن استخدام GE IC695ETM001 للتحكم ومراقبة أنظمة البناء في المباني التجارية والسكنية. على سبيل المثال، يمكنه الاتصال بأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وأجهزة التحكم في الإضاءة، وأنظمة التحكم في الوصول. يتيح هذا التكامل تشغيل المعدات الموفرة للطاقة، ويعزز الراحة، ويوفر أمانًا محسنًا.

استكشاف الأخطاء وإصلاحها

مؤشرات LED:لاحظ أن Ethernet OK وLAN OK وLog Empty عبارة عن مؤشرات LED للرجوع إليها. توفر مؤشرات LED لنشاط المنفذ وسرعته معلومات حول أداء الشبكة.

ما يجب فعله وما لا يجب فعله:تأكد من اتباع الإرشادات الفنية المحددة كما هو موضح في دليل المستخدم لأسباب تتعلق بالأداء والسلامة. على سبيل المثال، يشير نمط الكود الوامض 2-5  إلى حالة خطأ.

مدير المحطة:استخدم مدير المحطة للأوامر التشخيصية وللحصول على معلومات مفصلة عن الحالة

تحديثات البرامج الثابتة:تأكد من أن البرنامج الثابت للوحدة محدث لمنع المشكلات المعروفة وتحسين الأداء.
