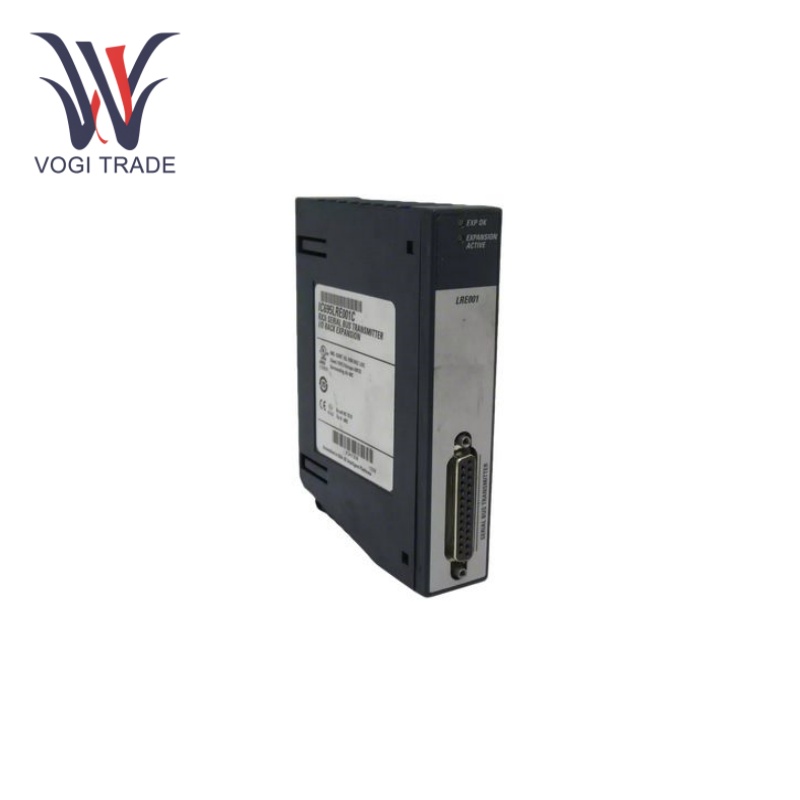

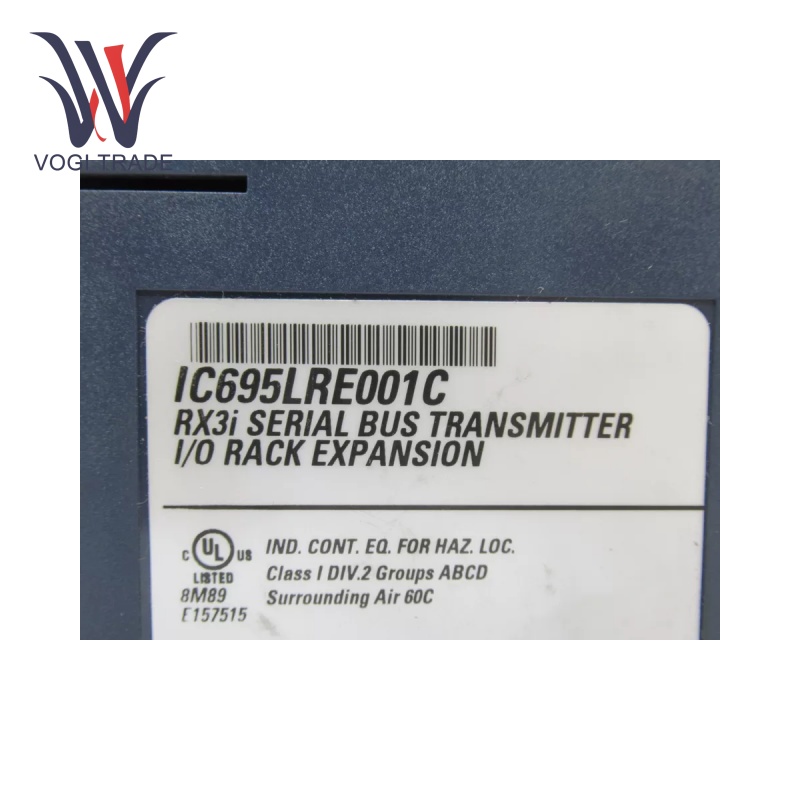

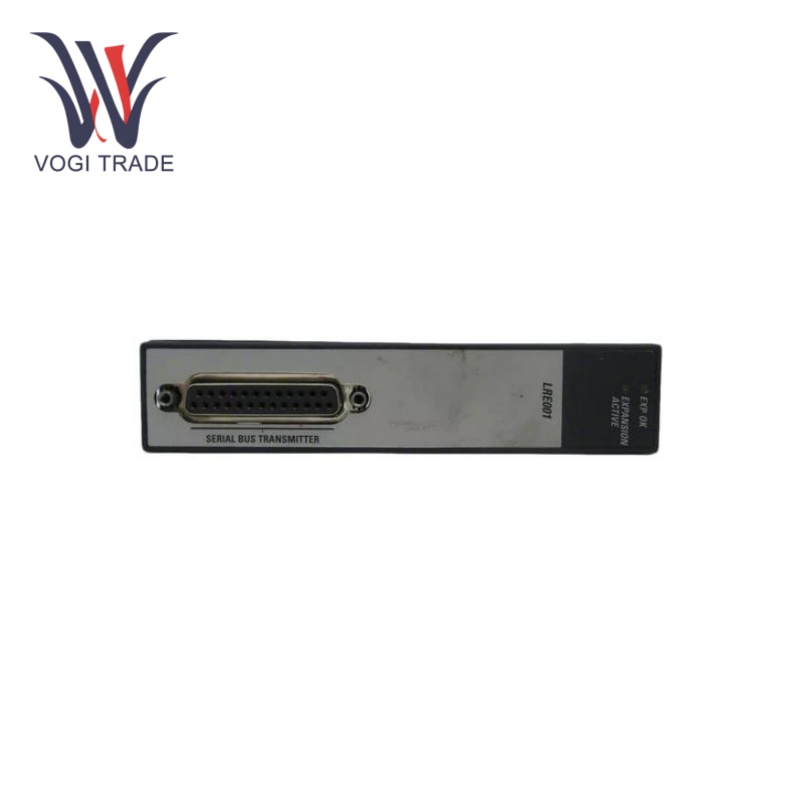

غي IC695LRE001

معلمات التشغيل

الاستهلاك الحالي:132 مللي أمبير عند 5 فولت من اللوحة الإلكترونية المعززة.

معدل البيانات الفعال:500 كيلوبت في الثانية عندما يتضمن ناقل التوسعة لوحات الكترونية معززة عن بعد.

الحد الأقصى لأطوال الكابلات:لوحات الكترونية معززة للتوسيع يصل إلى 50 قدمًا (15 مترًا).  لوحات الكترونية معززة عن بعد تصل إلى 700 قدم (213 مترًا).

المنفذ التسلسلي:RS-232 DCE، يدعم معدلات الباود من 1200 إلى 115200 بت في الثانية.

هوالعزلة الحرجة:الاتصالات التفاضلية غير المعزولة.

ميزات المنتج

ترجمة الإشارة:يتم استخدام GE IC695LRE001 لترجمة مستويات الإشارة من اللوحة الإلكترونية المعززة الشاملة إلى تلك التي تحتاجها اللوحات الإلكترونية ذات التوسعة التسلسلية.

إشارة الحالة:2  المصابيح الخضراء.

التوسيع نشط:يشير إلى حالة ناقل التوسعة؛ يتم تشغيله عندما تتواصل الوحدة مع اللوحات الإلكترونية المتوسعة ويتم إيقاف تشغيلها عند عدم الاتصال.

قوة الحوسبة السريعة:فهو يتمتع بالقدرة على إجراء حسابات معقدة بسرعة عالية، وذلك بفضل المعالجات الدقيقة القوية. يتيح التدريب المكثف له معالجة البيانات في الوقت الفعلي للخوارزميات ووظائف صنع القرار بشكل أسرع وأكثر دقة. على سبيل المثال، في الأتمتة الصناعية، يمكن لـ GE IC695LRE001 الاستجابة بسرعة للتغيرات في مدخلات المستشعر وضبط مخرجات التحكم حسب الضرورة.

خيارات متعددة للاتصال:يمكن لـ GE IC695LRE001 الاتصال باستخدام بروتوكولات Ethernet/IP وProfibus DP وModbus TCP. تعمل هذه العملية بسلاسة حيث توفر المنصات واجهات قوية للتكامل مع مختلف المعدات الصناعية، بما في ذلك وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، وواجهات الإنسان والآلة (HMIs) وأنظمة التحكم الإشرافي والحصول على البيانات (SCADA). فهو يشجع تبادل البيانات عالية الأداء والتحكم المنسق عبر الشبكة الصناعية بأكملها.

ميزات التشخيص والمراقبة القوية:يحتوي الجهاز على وظيفة التشخيص الذاتي كاملة المواصفات. ويمكنه أيضًا مراقبة حالته الداخلية، مثل الجهد الكهربي ودرجة الحرارة وسلامة وصلة الاتصال. كما أنه يزيل جميع رموز الخطأ والرسائل التشخيصية في حالة حدوث خلل، مما يسمح بالتعرف السريع على المشكلات والتعافي منها. تقلل قدرة التنظيم الذاتي هذه من وقت التوقف عن العمل وتكاليف الصيانة إلى حد كبير.

تثبيت

تصاعد:كجزء من أي نظام، يتم تركيب وحدة GE IC695LRE001 داخل موصل التوسعة الخاص على الطرف الأيمن من اللوحة المعززة العامة. نظرًا لأنه لا يستخدم فتحة نظام عادية، فإن هذا يسمح للوحدات الأخرى باستخدام الفتحات المتاحة بكفاءة. يحتوي الجانب (الأمامي) الآخر من الوحدة على موصل يجب توصيل كابل التوسيع به (يجب أن يكون Belden 8107 أو منتج من نوع مشابه، طالما أنه ذو نوعية جيدة).

نطاق التطبيق

الأتمتة الصناعية:يُستخدم GE IC695LRE001 على نطاق واسع في مصانع التصنيع كنظام تحكم وإدارة لعمليات الإنتاج المتطورة. إنها قادرة على أن تكون وحدة تحكم مركزية للأذرع الآلية، وأحزمة النقل، وخطوط التجميع الآلية. فهو يوفر القدرة على الاتصال بأنواع مختلفة من أجهزة الاستشعار والمحركات أيضًا مما يساعد على التحكم في عمليات الإنتاج وتحسينها بدقة لتحسين الإنتاجية أو جودة المنتج.

توليد وتوزيع الطاقة:في محطات الطاقة والمحطات الفرعية، يتم استخدام GE IC695LRE001 لمراقبة أنظمة توليد وتوزيع الطاقة والتحكم فيها. وهي مسؤولة عن التحكم في سرعة التوربين وتنظيم الجهد وتصحيح معامل القدرة. ويمكنه أيضًا التفاعل مع مراكز التحكم في الشبكة لتمكين توصيل الطاقة بشكل موثوق واستقرار الشبكة.

الصناعات العملية:مثل المواد الكيميائية والصيدلانية وتجهيز الأغذية   من خلال التحكم في بعض العمليات الحرجة. ويمكنه أيضًا استشعار المتغيرات مثل درجة الحرارة والضغط ومعدل التدفق في المفاعلات وخطوط الأنابيب وأحواض الخلط والتحكم فيها. وهذا يسمح لهم بتلبية متطلبات العملية الصارمة ومواصفات جودة المنتج.

استكشاف الأخطاء وإصلاحها

مؤشرات LED:تأكد من إضاءة مؤشر EXP OK LED للتأكد من أن اللوحة الإلكترونية المعززة تزود الوحدة بطاقة 5 فولت. إذا لم يضيء مؤشر LED النشط للتوسيع أثناء الاتصال المتوقع، فتحقق من التوصيلات باللوحات الإلكترونية المعززة أو المتوسعة البعيدة بالإضافة إلى كابل التوسيع نفسه الاتصال السليم والضرر.

سلامة الكابل: افحص كابل التوسيع بحثًا عن أي علامات تآكل أو تلف، وتأكد من استيفائه للمتطلبات المحددة

 للحصول على الأداء الأمثل.

وضع الوحدة المناسبة:تأكد من إدخال الوحدة بالكامل في موصل التوسيع المتخصص الموجود في أقصى يمين Universal Backplane.

تحديثات البرامج الثابتة:حافظ على تحديث البرامج الثابتة للوحدة لضمان توافق النظام والأداء.
