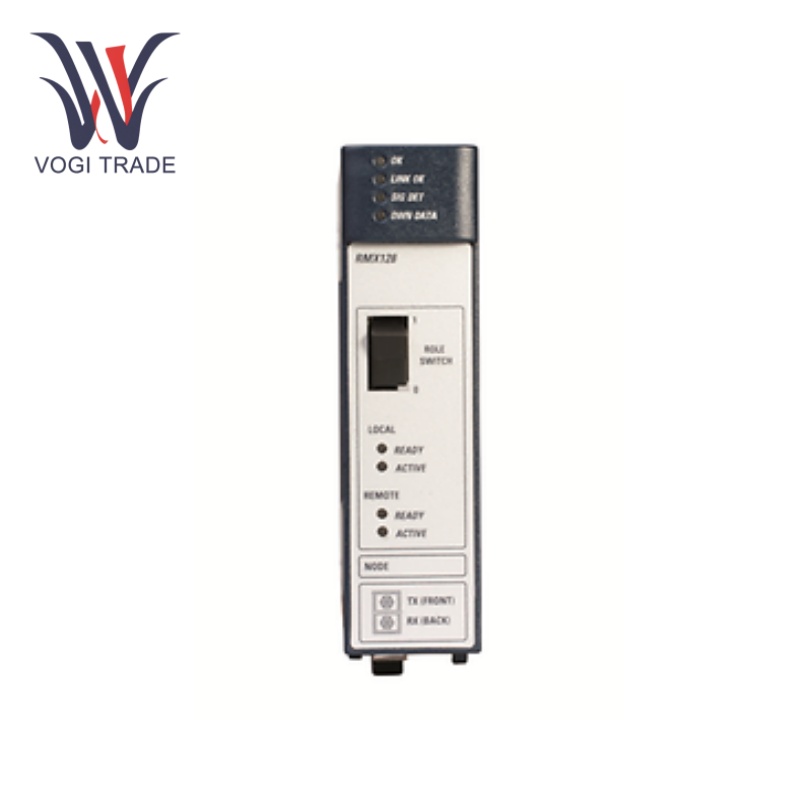

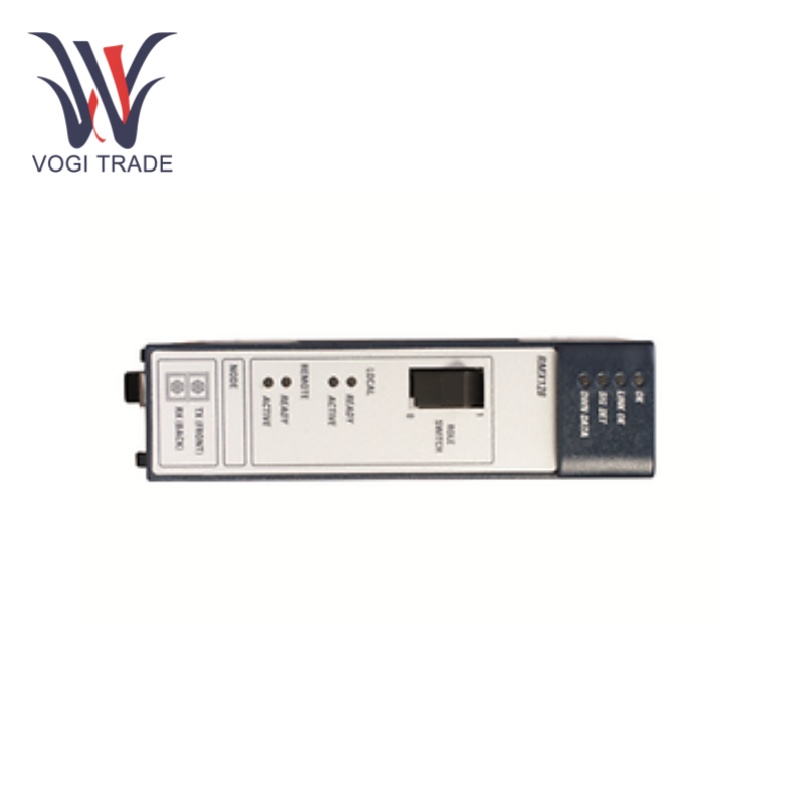

غي IC695RMX128

معلمات التشغيل

سعة الذاكرة:128 ميجا بايت.

واجهة الاتصالات:2.12 جيجاود.

متطلبات الطاقة:580 مللي أمبير.

نطاق درجة حرارة التشغيل:-40 درجة مئوية إلى +70 درجة مئوية.

التوافق:مناسبة لوحدات تحكم GE PACSystems RX3i.

ميزات المنتج

مزامنة فعالة:في نظام التحكم الصناعي، تحتاج الأجهزة المختلفة إلى العمل في وقت واحد تحت نفس مرجع الساعة لتوفير التحكم المعبر عنه وتبادل النوع. يمكن لـ GE IC695RMX128 تجنب عدم تناسق البيانات وانحراف الوقت بشكل فعال وتحسين الاستقرار العام وموثوقية النظام، مما يتيح لـ GE IC695RMX128 مزامنة الساعات بسهولة مع المعدات الأخرى.

ذو صلة بالنظام الذي يحتقر التبعية الأعلى - التكرار: لديه قدرة احتياطية زائدة في الأنظمة. يتم إجراء الاختبار المباشر مع وحدتين لهما وظائف متشابهة، لذلك إذا فشلت إحداهما، فإن وضع الاستعداد سيتولى العمل على الفور، مما يضمن التشغيل المستمر للنظام ويقلل وقت التوقف عن العمل والخسارة.

تثبيت

التثبيت في الرف:تم تركيب وحدة GE IC695RMX128 في حامل RX3i. تأكد من تثبيت الوحدة بشكل صحيح وآمن في الفتحة المناسبة وأن الاتصال آمن. يجب أن يعتمد اختيار موضع الفتحة على تكوين النظام ومتطلباته لضمان الاتصال والتواصل المناسبين مع الوحدات الأخرى الموجودة في الحامل.

اتصال الألياف البصرية:يتم توصيل كابلات الألياف الضوئية للوصلة الصاعدة LC بموصلات الوحدة. عندما يتعلق الأمر بتوصيل كل شيء، تأكد من أن لديك موصلات ألياف ضوئية نظيفة وغير مكسورة، وأن كابلات الألياف الضوئية يتم توجيهها بشكل صحيح وحمايتها حتى لا تنكسر أو تتعرض للضغط. لضمان ربط العقد ببعضها البعض بشكل صحيح، يجب توصيل كابلات الألياف الضوئية وفقًا لمخطط الاتصال المقدم واتباع تعليمات الاتصال بعناية.

كابلات إمداد الطاقة:قم بتوصيل كابلات إمداد الطاقة وفقًا للجهد والتيار المحددين. تأكد من صحة القطبية، بحيث لا يتم توصيلها بشكل عكسي؛ ويجب أن يكون جهد الإمداد في النطاق الطبيعي. ستحتاج إلى مصدر طاقة مستقر للحفاظ على تشغيل هذه الوحدة بدقة.

استكشاف الأخطاء وإصلاحها

اتصالات الألياف الضوئية:في حالة فشل اتصال الألياف الضوئية، تحقق أولاً من توصيل كابلات الألياف الضوئية؛ قد تكون عالقة أو تالفة. للتحقق مما إذا كانت الطاقة الضوئية ضمن النطاق الطبيعي، قم بقياس الطاقة الضوئية لكابلات الألياف الضوئية باستخدام مقياس الطاقة الضوئية. تحقق من وحدات إرسال واستقبال الألياف الضوئية واستبدلها إذا كانت الطاقة الضوئية غير طبيعية.

تبادل الذاكرة:في حالة حدوث خطأ في تبادل الذاكرة، تحقق من تكوين وحدات تبادل الذاكرة الاحتياطية (RMX) وتوصيلها. وتأكد من تكوين RMX الرئيسي والاستعداد وتوصيلهما بشكل صحيح. تحقق من إعدادات برنامج البرمجة لمعلمات تبادل الذاكرة لضمان استخدام الخوارزمية والوظيفة الصحيحة. إذا لم يتم إجراء اختبار تبادل الذاكرة في بيئة محاكاة، فحاول عزل الحالة المرضية قدر الإمكان.

فشل اكتشاف أخطاء الشبكة في حالة فشل وظيفة الكشف عن أخطاء الشبكة، يجب عليك أولاً التحقق من اتصال الشبكة وتكوينها، والتأكد من تكوين الشبكة وتوصيلها بشكل طبيعي. يجب التحقق من إعدادات اكتشاف أخطاء الشبكة في برنامج البرمجة للتأكد من دقة المعلمات وحدود الاكتشاف. إذا كانت المشكلة لا تزال موجودة، فيمكنك التحقق مما إذا كنت تستخدم أحدث البرامج الثابتة للوحدة.

نطاق التطبيق

الأتمتة الصناعية:يمكن لـ GE IC695RMX12  التعامل مع البيانات والتحكم في العمليات عبر التكرارات. في الصناعة التحويلية، كما هو الحال في خطوط إنتاج السيارات وخطوط تجهيز الأغذية وتصنيع المعدات الإلكترونية. فهو يضمن التشغيل المستمر لخط الإنتاج، ويزيد من كفاءة الإنتاج وجودة المنتج، ويقلل من انقطاعات الإنتاج الناتجة عن فشل النظام ومعدلات الخردة.

إدارة الطاقة:يعد استقرار النظام وموثوقيته أحد أهم الجوانب في محطات الطاقة والمحطات الفرعية وأنظمة إنتاج وتوزيع الطاقة الأخرى. في هذا السياق، يمكن استخدام الوحدة للتحكم في أنظمة التحكم المتوازية المتعددة ومزامنتها، مما يضمن تشغيل شبكة الطاقة بأمان وثبات. إذا كان نظام التحكم به أي أخطاء، فيمكن لـ GE IC695RMX128 الانتقال على الفور إلى نظام الاستعداد لتجنب انقطاع التيار الكهربائي والحوادث المؤسفة الأخرى.

تحميل ورقة البيانات
