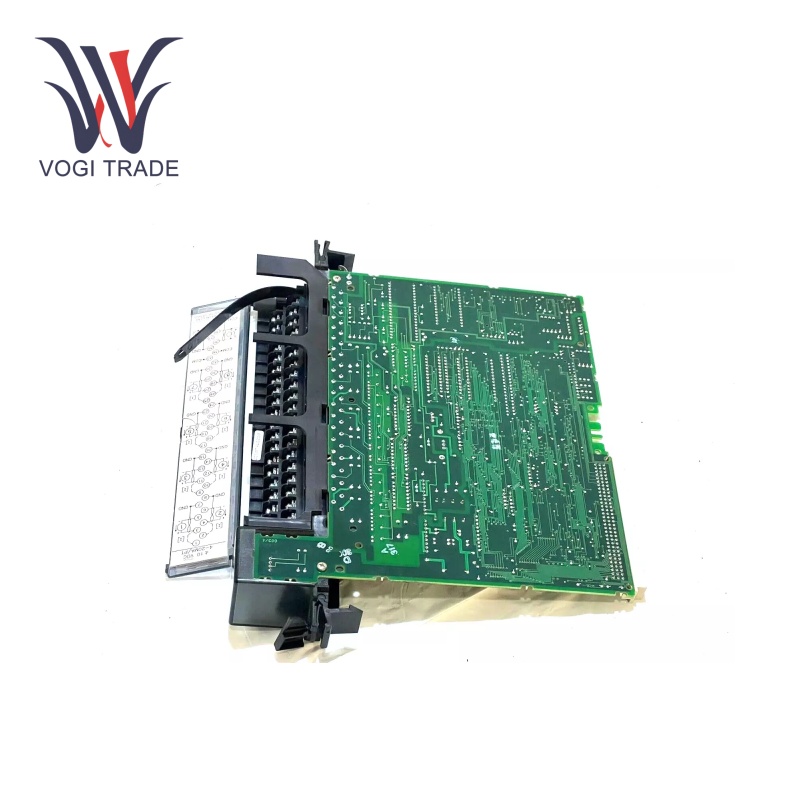

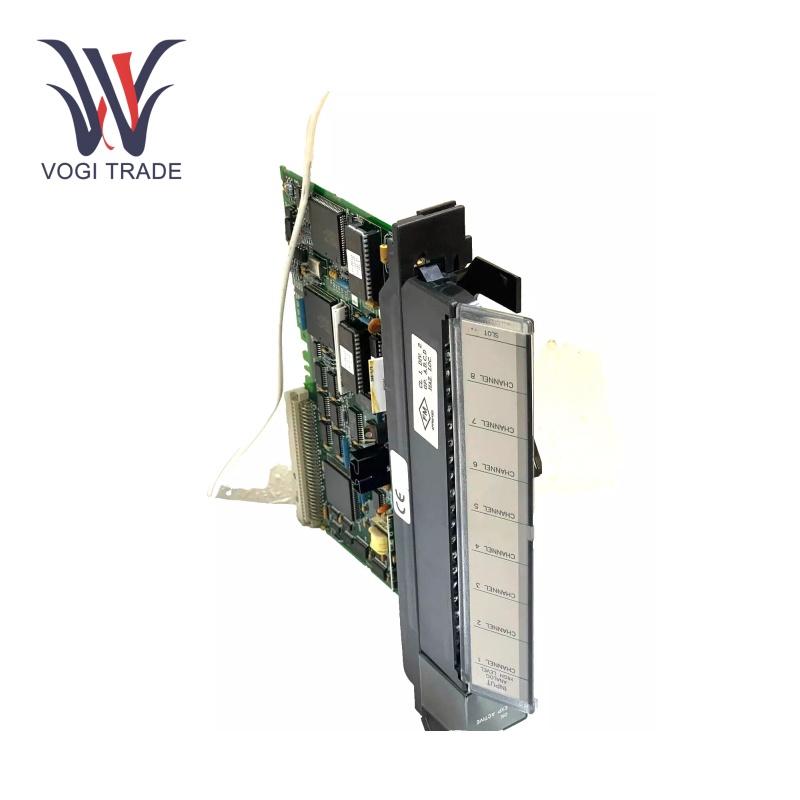

العلامة التجارية: GEالوصف: وحدة الإدخال التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنGE IC697ALG230 هي وحدة محول أساسية للإدخال التناظرية لأنظمة PLC من سلسلة 90-70 ، مصممة لتحويل الجهد التناظري ± 10V أو التيار 4-20MA. إشارات إلى البيانات الرقمية. يحتوي على 8 قنوات إدخال تفاضلية ، دقة 14 بت ، ومعدل تحديث قدره 2.4-2.8 مللي ثانية.
| تصنيع |
GE |
|
رقم النموذج |
IC697ALG230 |
| رقم الطلب |
IC697ALG230 |
| كتالوج |
سلسلة 90-70 |
|
بلد المنشأ |
الولايات المتحدة الأمريكية |
|
رمز HS |
7326909000 |
| البعد |
30 سم*20 سم*20 سم |
| بُعد التعبئة |
32 سم*22 سم*22 سم |
| وزن |
1 كجم |
المعلمات التشغيل
قنوات الإدخال: 8 مدخلات تفاضلية ، كل قابلة للتكوين للجهد أو الإشارات الحالية.
جهد المدخلات: ± 10 v
إدخال تيار: 4 هو 20 مللي أمبير
دقة: 14 بت ، ضمان تحويل إشارة عالية الدقة.
معدل التحديث: ما يقرب من 2.4 إلى 2.8 ميلي ثانية ، مما يسمح بالحصول على البيانات السريعة.
وقت التحويل: 10 مللي ثانية لكل قناة
الجهد العزلة: 1500VAC بين المجال والمنطق
درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية
رطوبة: 5 ٪ إلى 95 ٪ من غير الولادة
ميزات المنتج
التناظرية للتحويل الرقمي: يستخدم GE IC697ALG230 في المقام الأول لتحويل إشارات الإدخال التناظرية إلى تمثيل رقمي. تُستخدم القيم لهزيمة وحدة المعالجة المركزية لوحدة تحكم منطقية قابلة للبرمجة أو وحدات تحكم أخرى تصل إلى المدخلات التناظرية من خلال لوحة VME الخلفية. تعتبر عملية التحويل هذه ضرورية لأنظمة التحكم الصناعية ، حيث يتم تنفيذ غالبية خوارزميات التحكم وعمليات المنطق على البيانات الرقمية.
تكوين قناة الإدخال: 8 قناة إدخال تفاضلية ، مع هذه المرونة ، يمكن للمستخدمين إرفاق أنواع المستشعرات المختلفة بنفس الوحدة بناءً على احتياجات التطبيق.
حماية الجهد الزائد: يتم حماية كل إدخال لظروف الجهد الزائد العابر. هناك حاجة إلى هذه الحماية في الإعدادات الصناعية ، حيث يمكن أن تؤدي الضوضاء الكهربائية أو جرعات الطاقة أو أجهزة الاستشعار السيئة إلى أحداث الجهد الزائد. تساعد حماية الجهد الزائد في GE IC697ALG230 في منع الأضرار بسبب ارتفاع الجهد والارتداد.
مراجع الإدخال/الإخراج القابلة للتكوين: مراجع الإدخال/الإخراج هي مستخدم - قابلة للتكوين ، مما يلغي الحاجة إلى لاعبي القفز أو مفاتيح DIP. GE IC697ALG230 يبسط عملية التكوين ، مما يسمح للمستخدمين بتخصيص الوحدة لتناسب الاحتياجات المحددة لتطبيقهم. يتم تكملة الوحدة النمطية مع وظيفة التكوين لبرنامج MS DOS أو Windows ، فهي توفر واجهة سهلة الاستخدام لإعداد الوحدة النمطية.
تحويل الإشارات: هذه التبديل الجهد التناظري أو المدخلات الحالية في معلومات معترف بها لمعالجة PLC.
تكوين القناة الفردية: إعداد للجهد أو التيار مع مقياس مخصص للتطبيقات المختلفة.
تثبيت
التثبيت:GE IC697ALG230 هو الهيكل القابل للتشغيل لاستخدامه في PLC.Frame المقابل. يحتوي على آلية تسمح بمفاتيح ميكانيكية لضمان استبدال الجهاز بشكل صحيح ومحاذاة بشكل صحيح داخل الهيكل. هذا يمنع أن يتم تثبيت الوحدة النمطية بشكل غير صحيح ، مما قد يتسبب في عدم عمل الاتصالات الكهربائية بشكل صحيح أو إتلاف الوحدة النمطية.
Terminalسبورة:هذا هو المكان الذي ينتهي فيه الأسلاك الميدانية إلى لوحة محطة قابلة للإزالة. هذا ، يجعل الاتصال السريع والانفصال سهلاً على أجهزة الاستشعار وغيرها من الأجزاء الخارجية من الأجهزة. يتم وضع علامة على جميع لوحات الطرفي بالكامل لسهولة تحديد قنوات الإدخال.
اتصال Packplane: يتصل بلوحة VME الخلفية أنه عند توصيل الوحدة النمطية بالطائرة الخلفية ، يوجد اتصال ثابت ويجلس الوحدة لمنع أي اتصالات كهربائية متقطعة.
نطاق التطبيق
التحكم في العملية: مثال على عناصر التحكم في العملية التي تتضمن مراقبة والتحكم في درجة الحرارة والضغط والتدفق ، إلخ.
أنظمة الحصول على البيانات: جمع المعلومات التناظرية ورقمنةها من كاشفات مختلفة للفحص والمراقبة.
الأتمتة الصناعية: تم دمج GE IC697ALG230 مع آلات المصنع والمعدات التي تتحكم تلقائيًا وتشغيل عمليات المصنع.
استكشاف الأخطاء وإصلاحها
لا توجد إشارة أو قراءات خاطئة:تأكد من أن إشارة الدخل ضمن النطاق المكون. ابحث عن الإنهاءات غير الصحيحة أو الفضفاضة في اتصالات الأسلاك. تأكد أيضًا من أن مصدر إشارة الإدخال على ما يرام.
فشل القناة: تحقق من LED الحالة للقناة المتأثرة. إذا لم تضيء LED ، فقد تكون القناة سيئة. تحقق من إعداد القناة على تطبيق برمجة PLC. إذا استمرت المشكلة ، استبدل الوحدة.
الضوضاء أو التداخل الإشارة الكهربائية: تأكد من الأرض وحماية الكابل يحمل الإشارة التناظرية. للإشارات الحالية ، استخدم كابلات الملتوية منذ تقليل الضوضاء. ابحث عن مصادر التداخل القريبة في المجال الكهرومغناطيسي ونقل الكابلات حسب الحاجة.
الوحدة النمطية غير معترف بها من قبل PLC: تحقق من أن الوحدة النمطية جالسة بشكل صحيح في الحامل. لا يتم التعرف على الموديل بواسطة اتصالات PLC الخلفية ودعم الرف. إعادة توصيل المعلمات من themodule في برنامج برمجة PLC.
فوق درجة الحرارة:تحقق من أن الوحدة تعمل ضمن نطاق درجة الحرارة المحدد. تحقق من وجود تبريد وتدفق الهواء حول رف PLC.
