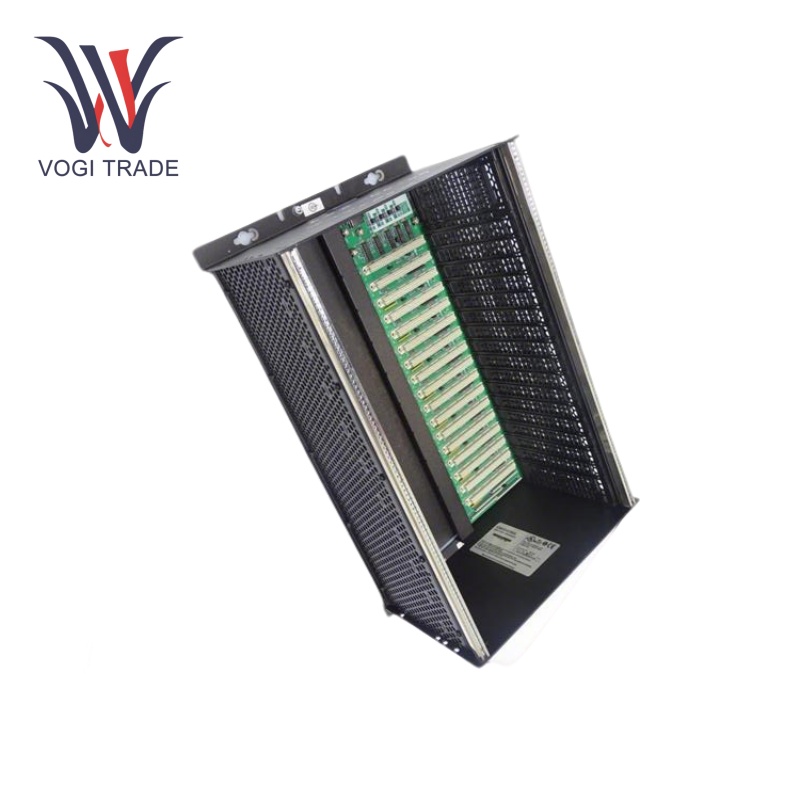

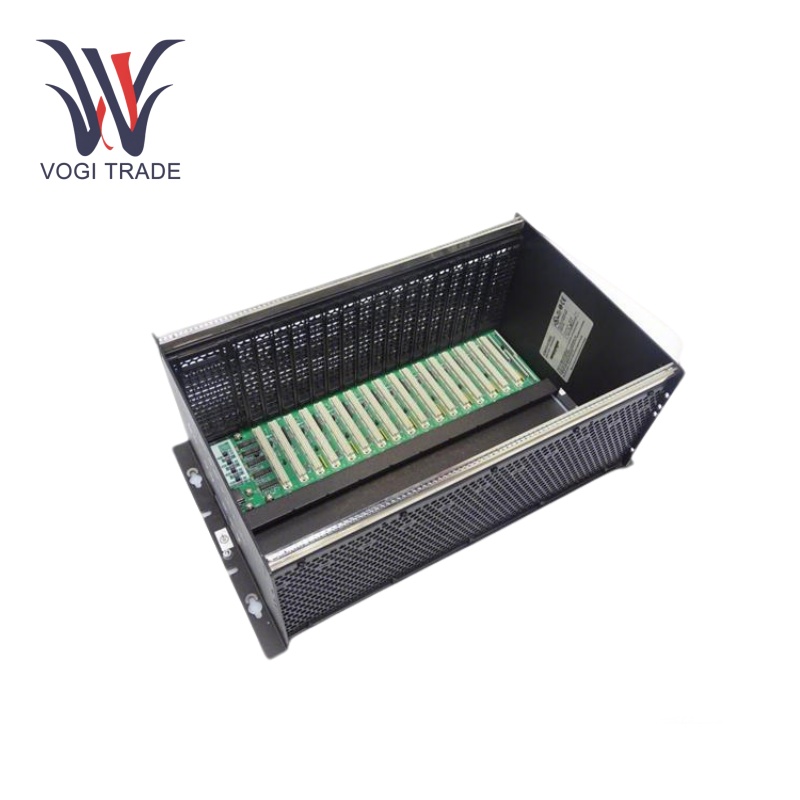

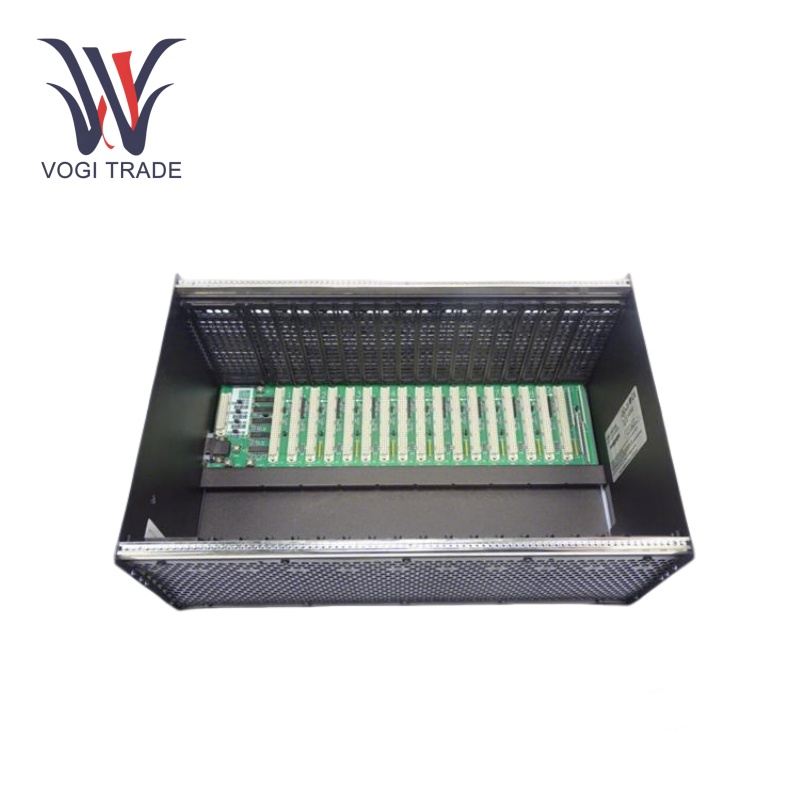

العلامة التجارية: GEالوصف: رف التكاملالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنGE IC697CHS782 هو هيكل دمج VME 17 فحف مصمم لأنظمة PLC من السلسلة 90-70. وهو يدعم جميع وحدات IC697 PLC ووحدات VME من طرف ثالث ، مما يوفر منصة مرنة وقابلة للتطوير للأتمتة الصناعية.
| تصنيع |
GE |
| رقم النموذج |
IC697CHS782 |
| رقم الطلب |
IC697CHS782 |
| كتالوج |
سلسلة 90-70 |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8448590000 |
| البعد |
13.5 سم*13 سم*3.5 سم |
| بُعد التعبئة |
16 سم*15 سم*6 سم |
| وزن |
0.3 كجم |
المعلمات التشغيل
متطلبات الطاقة:5V DC ، المقدمة من حافلة PCI
نوع الواجهة:حسنا أن PCI
توافق الحافلة:Vmebus IEEE 1014 Standard ، حافلة PCI المحلية
معدل نقل البيانات:ما يصل إلى 80 ميجابايت/ثانية
درجة حرارة التشغيل:0 درجة مئوية إلى 55 درجة مئوية
رطوبة:5 ٪ إلى 95 ٪ من غير الولادة
ميزات المنتج
تكامل سلس:سيؤدي ذلك إلى تحويل أو يعمل كجسر بين أنظمة VME وأنظمة PCI التي تعزز قابلية التشغيل البيني بين أجهزة VME القديمة وأحدث الأنظمة القائمة على PCI.
نقل البيانات عالي السرعة:يسهل معدلات نقل البيانات عالية السرعة ، مما يتيح الاتصالات الفعالة بين الأنظمة
تركيب التوصيل والتشغيل:يسمح التصميم المتوافق مع PCI بسهولة التثبيت والتكوين في الأنظمة المستندة إلى PCI.
التصميم المدمج: فتحات PCI النموذجية مناسبة لجسر النموذج المدمج.
التوسع المعياري:GE IC697CHS782 هو حامل دمج 17 فتحة. هناك مساحة كافية لإضافة جميع أنواع الوحدات النمطية ، وحدات المعالجة المركزية ، وأجهزة الإدخال/الإخراج المختلفة. وهو يدعم نموًا شفافًا لنظام VME.
وحدات VME المدعومة:وحدات VME طرف ثالث مدعوم. توفر آلية التوافق هذه للمستخدمين مجموعة واسعة من المكونات. يسهل GE IC697CHS782 أيضًا دمج الأنظمة القديمة أو مكونات الطرف الثالث في نظام تحكم واحد.
اتصال Packplane:يتم تركيب موصلات الطائرة الخلفية في مراكز 0.8 بوصة. لكي يتم إدخال الوحدات النمطية وتوصيلها بسهولة ، يجب توحيد هذا التباعد. يتيح ذلك لنظام الوحدة النمطية نقل المعلومات بسرعة بين الوحدات النمطية والنظام ككل للأداء المستقر والموثوق.
تثبيت
انخفاض السلطة:قبل التثبيت ، من الضروري تشغيل النظام.
إدراج محول:أدخل بعناية محول GE IC697CHS782 في فتحة PCI ، مما يضمن أن يتم محاذاة بشكل صحيح وجالسًا بشكل آمن.
تكوين الإعدادات:إذا لزم الأمر ، قم بتكوين الإعدادات المناسبة للمحول في BIOS النظام الخاص بك أو بيئة التشغيل.
قم بتوصيل نظام VME:قم بتوصيل نظام VME بالمحول باستخدام الكابلات والموصلات المناسبة ، قم بتوصيل نظام VME بالمحول.
القوة لأعلى:عند تشغيل النظام ، يجب تثبيت برامج تشغيل النظام ، مما يسمح لأنظمة VME و PCI بالاتصال.
تكوين المحول:استخدم مرافق البرنامج أو نظام التشغيل لتكوين إعدادات المحول للتشغيل المناسب.
نطاق التطبيق
أنظمة الرقابة الصناعية:يتم استخدام GE IC697CHS782 لبناء أنظمة التحكم المعقدة في مصانع التصنيع.
أتمتة الآلة:في الصناعات المكثفة للآلات مثل العمل المعدني أو الأعمال الخشبية ، يمكن استخدام هذا الرف لتشغيل آلة تلقائيًا.
التحكم في العملية:في الحقول مثل الكيميائية والبتروكيماويات ، حيث تكون العمليات المسيحية ذات أهمية قصوى ، فإن GE IC697CHS782 يخدم غرضًا مهمًا. بالنسبة للمفاعلات وخطوط الأنابيب وخزانات التخزين ، يمكنه مراقبة ومتغيرات التحكم مثل درجة الحرارة والضغط ومعدلات التدفق. إن تشغيلها الموثوق عبر درجة حرارة واسعة من درجة الحرارة والرطوبة تجعلها مثالية للبيئات الصعبة الشائعة في هذه الصناعات.
استكشاف الأخطاء وإصلاحها
قضايا اتصال الوحدة النمطية: إذا لم تستجيب الوحدة النمطية أو لا تشير إلى الاتصال بالنظام ، فقم بوضعه أولاً. تأكد من الجلوس في الوحدة بشكل صحيح في الفتحة ولا توجد دبابيس عازمة. حاول بعناية إزالة وإدخال الوحدة النمطية. إذا لم يحل هذا المشكلة ، فقم بفحص موصل الطائرة الخلفية للتأكد من عدم تلفها أو قذرة. إذا لزم الأمر ، قم بتنظيف الموصل باستخدام محلول تنظيف مناسب وفرشاة خشور ناعمة.
القضايا المتعلقة بالسلطة:إذا كان الرف لا يعمل على أو إذا كانت هناك مشكلات متقطعة متعلقة بالطاقة ، فتحقق من إمدادات طاقة الرف أولاً. إذا كان مصدرًا توصيلًا في إمدادات الطاقة ، فتأكد من توصيله بشكل مناسب وعمله. فحص حبال الطاقة للتلف. بالنسبة لمصدر الطاقة الخارجي ، تأكد من تركيب وحدة محول إمدادات الطاقة وتكوينها بشكل صحيح. اختبار الفولتية لدينا والرف سعيد معها.
قضايا التوافق:عند استخدام وحدات VME الثالثة - تم مواجهة مشكلات التوافق ، راجع دليل مستخدم MODURATION الخاص بوحدات VME الثالثة. تحقق من أن اسم الوحدة صحيح وأنه يتم تكوينه بشكل صحيح ، إلى جانب أي خيارات أو إعدادات ضرورية. يتطلب تحديد مشكلات التوافق في بعض الأحيان تحديث البرامج الثابتة للوحدات النمطية أو الحامل نفسه. إذا كانت الشركة المصنعة تقدم التعليمات ، فحاول تحديث البرامج الثابتة.
