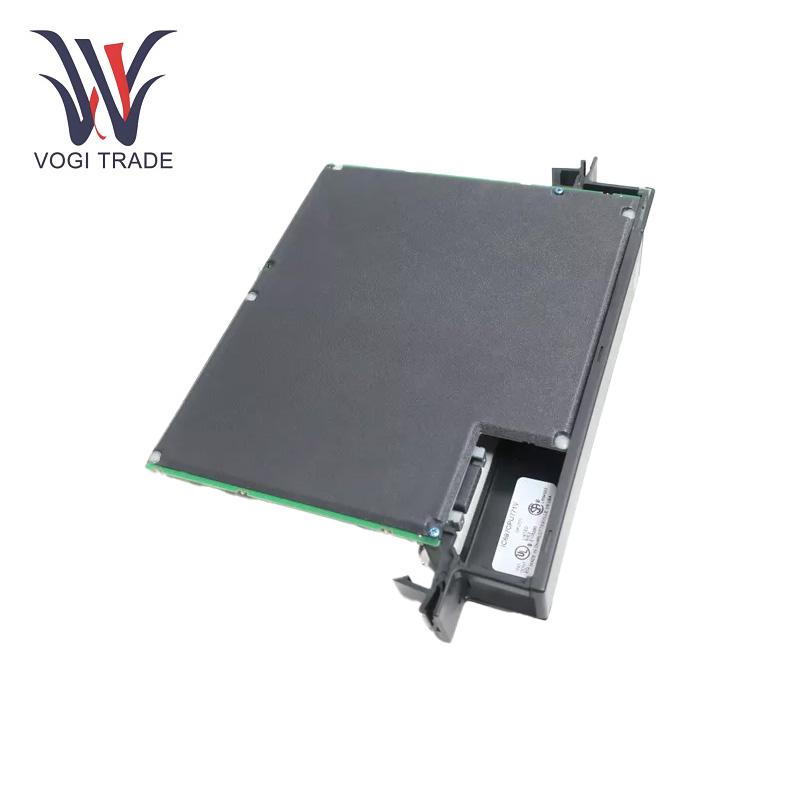

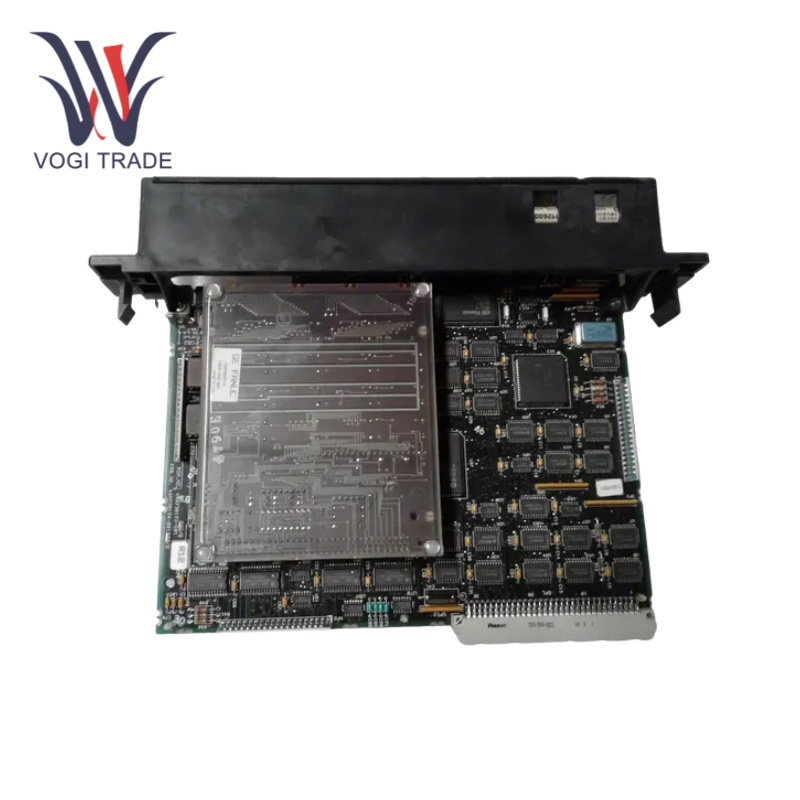

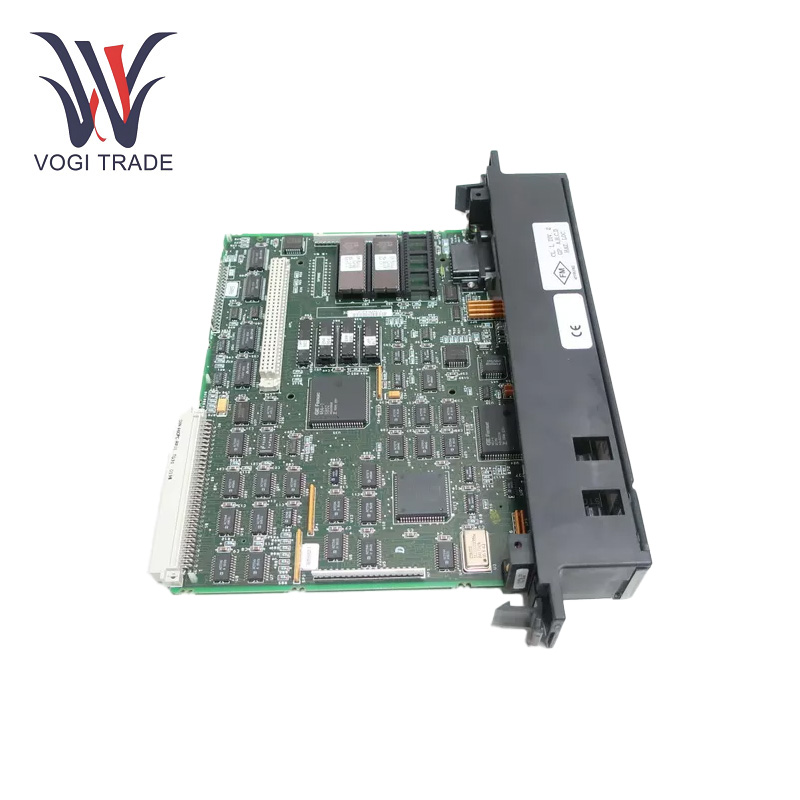

العلامة التجارية: جي ايالوصف: وحدة المعالجة المركزيةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 3مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IC697CPU771 هي وحدة وحدة المعالجة المركزية عالية الأداء مصممة لنظام 90-70 Series PLC، وهي مثالية للتحكم في العمليات الصناعية المعقدة. تتميز وحدة المعالجة المركزية بمصابيح LED تشخيصية، وبطارية احتياطية CMOS، والتوافق مع مجموعة واسعة من وحدات الاتصال والإدخال/الإخراج.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IC697CPU771 |
| رقم الطلب |
IC697CPU771 |
| كتالوج |
90-70 |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
29 سم × 22 سم × 4.5 سم |
| البعد التعبئة |
31 سم × 25 سم × 7 سم |
| وزن |
0.5 كجم |
معلمات التشغيل
متطلبات الجهد:تستمد وحدة المعالجة المركزية الطاقة من ناقل اللوحة الإلكترونية المعززة 5 فولت للحامل من السلسلة 90-70.
استهلاك الطاقة: 1.1 أمبير عند 5 فولت تيار مستمر.
سعة الإدخال/الإخراج الرقمية: يدعم ما يصل إلى 2,048 نقطة إدخال/إخراج رقمية (2K) في أي مجموعة.
قدرة الإدخال/الإخراج التناظرية: يعالج ما يصل إلى 8000 نقطة إدخال/إخراج تناظرية (8K) للتحكم في العمليات وتطبيقات المراقبة.
حماية البيئة:مصمم للاستخدام الصناعي، مع مقاومة عالية للغبار والملوثات الأخرى في البيئات الخاضعة للرقابة.
بطارية احتياطية CMOS: يحافظ على الذاكرة أثناء فقدان الطاقة.
تشخيص الأخطاء التلقائي: يحمي من أخطاء وقت التشغيل ويقدم ملاحظات الحالة لاستكشاف الأخطاء وإصلاحها.
المعالج الدقيق:12 ميجا هرتز 80C186 لمعالجة سريعة وفعالة.
متطلبات الذاكرة: يتطلب لوحة توسيع لبرنامج المستخدم وتخزين البيانات.
الحد الأقصى للذاكرة: ما يصل إلى 512 كيلو بايت من سعة الذاكرة لتطبيقات واسعة النطاق.
سرعة تنفيذ التعليمات: تنفيذ تعليمات المنطق المنطقي في 0.4 ميكروثانية، مما يتيح اتخاذ القرار السريع.
المنفذ التسلسلي: منفذ RS-232 واحد للبرمجة والاتصالات. متوافق مع العديد من وحدات الخيارات الذكية، بما في ذلك واجهات LAN ووحدات المعالج الثانوي.
نمطية:متوافق مع وحدات الإدخال/الإخراج المنفصلة والتناظرية ووحدة التحكم في الناقل، مما يسمح بتصميم نظام مرن.
المصابيح التشخيصية: يوفر الحالة المرئية للوحدة، بما في ذلك حالات الطاقة والتشغيل.
ميزات المنتج
التواصل للغايةالقدرات: مزود بمنافذ اتصال متعددة، مثل Ethernet والمنافذ التسلسلية بما في ذلك RS232/RS485. ولهذا السبب يمكنه التفاعل بسلاسة مع الأجهزة الأخرى عبر الشبكة الصناعية، مما يسهل تبادل البيانات والتحكم المنسق. يمكن لـ GE IC697CPU771 التفاعل مع PLCs وHMIs والأجهزة الذكية الأخرى.
البرمجة المرنة: يعمل مع مئات من لغات البرمجة، ويمكنه التكيف مع احتياجات التطبيقات المتعددة. يمكن للمهندسين استخدام منطق السلم أو النص المنظم أو المخططات الهيكلية الوظيفية لإنشاء برامج تحكم مخصصة. وهذا يسمح للمستخدمين بتكوين إستراتيجيات الأتمتة المعقدة.
وظائف التشخيص والمراقبة: أدوات تشخيصية متكاملة تراقب صحة الوحدة باستمرار. يمكن لـ GE IC697CPU771 أيضًا اكتشاف الأخطاء مثل ارتفاع درجة الحرارة والذاكرة وأخطاء الاتصال. ميزة أخرى شائعة هي مصابيح مؤشر LED التي تخبرك بصريًا بما يحدث أثناء التشغيل - وهي مفيدة جدًا في تشخيص معظم المشكلات.
تثبيت
تحضير: قم بتبديل مفتاح التحكم الموجود على وحدة المعالجة المركزية إلى التحكم في المواضع الثلاثة المضبوطة على "STOP"
لوحة توسيع الذاكرة: أضف لوحة توسيع الذاكرة إلى وحدة المعالجة المركزية التي توفر للمستخدم مساحة تخزين كافية لبرنامج المستخدم وبياناته.
تركيب البطارية:أدخل بطارية CMOS في إحدى فتحات البطارية المخصصة للاحتفاظ بالذاكرة أثناء فقدان الطاقة.
تصاعد:أدخل وحدة المعالجة المركزية (CPU) في الفتحة الأولى لحامل PLC، وتأكد من توصيلها بشكل آمن.
السلطة حتى:استعادة الطاقة إلى الحامل.
نطاق التطبيق
قطاع التصنيع: لاعب حاسم في خطوط الإنتاج الآلي في المصانع. تقوم GE IC697CPU771 بتشغيل المعدات، بما في ذلك سيور النقل والأذرع الآلية ومراكز التصنيع. فهو يزيد من الإنتاجية ومراقبة الجودة من خلال تنسيق حركات هذه الأجهزة.
التحكم في العمليات: إدارة العمليات في العمليات المعقدة في الصناعات الكيميائية والصيدلانية وتجهيز الأغذية. يتحكم GE IC697CPU771 في درجة الحرارة والضغط ومعدلات التدفق والمعلمات الرئيسية الأخرى. الهدف هو التأكد من أن عملية الإنتاج تظل متسقة وآمنة.
توليد الطاقة وتوزيعها: في محطات توليد الطاقة، يتم استخدام GE IC697CPU771 للتحكم في المولدات والمفاتيح الكهربائية وأنظمة التوزيع. كما أنه يساعد على بقاء الطاقة مستقرة وإعادة توصيلها بالشبكة بشكل موثوق لتوفير أقصى قدر من الحماية ضد انقطاع الطاقة أو التقلبات غير المتساوية.
استكشاف الأخطاء وإصلاحها
قضايا بدء التشغيل: الوحدة لا تبدأ، تحقق من توصيلات مصدر الطاقة أولاً. تحقق من الجهد الكهربائي الصحيح وما إذا كانت هناك أي أسلاك مفككة. تحقق من المصهر حيثما أمكن ذلك. بافتراض أن مصدر الطاقة جيد، تحقق بعد ذلك من أداة تحميل التشغيل وإصدارات البرامج الثابتة. قد يؤدي الإصدار غير الصحيح في بعض الأحيان إلى فشل عملية بدء التشغيل.
فشل الاتصالات: الخطوة الأولى التي يجب اتخاذها في حالة فشل الاتصال هي التحقق من توصيلات الكابل. تأكد من توصيلها بإحكام وعدم كسرها. قم بتشغيل برنامج تشخيص منافذ الاتصال. إذا كانت المنافذ تبدو جيدة، فتحقق من إعدادات الشبكة. يمكن أن تمنع عناوين IP أو أقنعة الشبكة الفرعية أو البوابة غير المتطابقة الاتصال.
أخطاء البرنامج: وذلك بسبب وجود أخطاء برمجية غير نشطة، أي إذا لم يتم تكوين الوحدة بشكل جيد أثناء التشغيل. استخدم أدوات التصحيح المتوفرة لمتابعة مسار البرنامج. ابحث عن المنطق الخاطئ، أو تعيين القيم الخاطئة، أو انتهاكات الوصول إلى الذاكرة، وما إلى ذلك. وفي معظم الأحيان، يؤدي إصلاح هذه الأخطاء إلى إصلاح السلوك غير الطبيعي.
