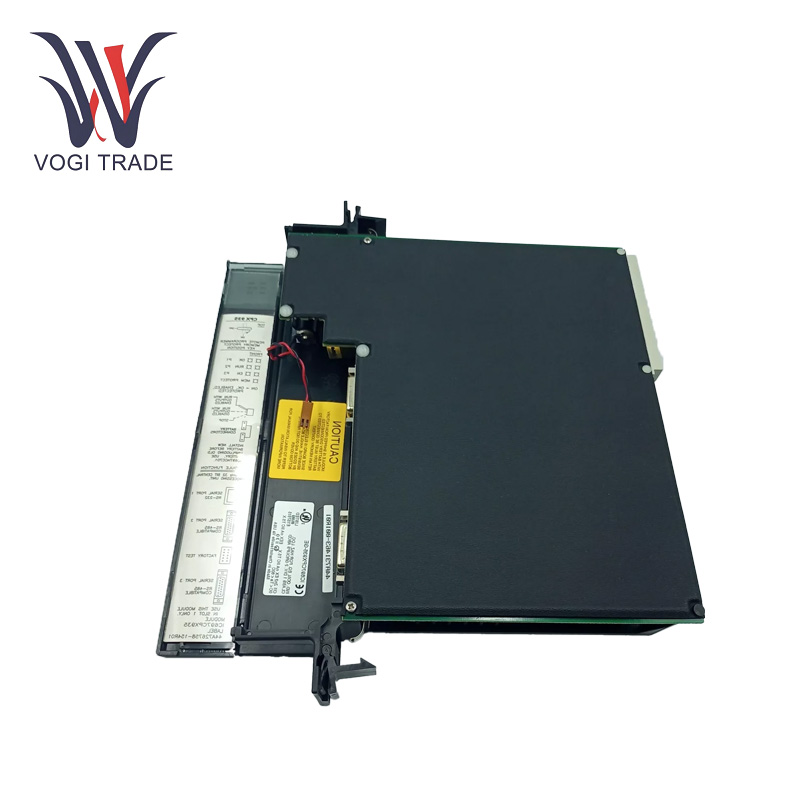

GE IC697CPX935

المعلمات التشغيل

سرعة ساعة المعالج:96 ميغاهيرتز.

سرعةالعملية على منطقية:0.4 microseconds.

قدرة الإدخال/الإخراج التناظرية:ما يصل إلى 8 ك.

ON - لوحة ذاكرة RAM:1 ميغابايت.

ذاكرة فلاش (NVRAM):256 كيلو بايت.

الحالي المطلوب:3.1 أمبير.

ميزات المنتج

القدرة على معالجة السرعات العالية:مع المعالج الدقيق 96 ميغاهيرتز ، فإنه قادر على تنفيذ وظائف منطقية في 0.4 ميكروثانية فقط. يسمح GE IC697CPX935 أيضًا بإدارة مهام التحكم المعقدة بسرعة الضوء. في حالة التحكم الصناعي ، مثل التحكم في الوقت الفعلي ، يمكنه التعامل بسرعة مع إشارة الدخل من مختلف المستشعرات وإصدار أوامر التحكم المقابلة لضمان عملية الإنتاج السلس.

دعم المنافذ التسلسلية المتعددة للتواصل متعدد الاستخدامات:يتكون GE IC697CPX935 من 3 منافذ متسلسلة: واحد RS232 واثنين من RS485 (9 - PIN D - Shell) تسمح هذه المنافذ بمواقع اتصال أخرى مثل SNP (بروتوكول الإنترنت التسلسلي) ، بما في ذلك وضع SNP SNP الخالي من المقاطع. إنه يمكّن التواصل حتى مع أجهزة أخرى غير PLCs مثل المستشعرات والمشغلات ، بحيث يمكن تبادل البيانات بسهولة داخل الشبكة الصناعية نفسها.

الكثير من الذاكرة وتنوع التكوين:يحتوي على 1 ميغابايت من ذاكرة ذاكرة الوصول العشوائي على متن الطائرة ، التي تحتفظ بها بطارية ؛ هذا يضمن أن انقطاع التيار الكهربائي لا يفسد البيانات. كما أن لديها ما يصل إلى 256 كيلوغرامًا من ذاكرة الفلاش (NVRAM) لتخزين بيانات المستخدم. يتيح ذلك المرونة مع برمجة الأتمتة الصناعية ، حيث أن حجم البيانات وذاكرة البرنامج قابلة للتكوين ، اعتمادًا على متطلبات التطبيق.

تثبيت

رف - تصاعد:قم بإيقاف تشغيل الطاقة إلى الحامل قبل التثبيت. انقل مفتاح التحكم التشغيلي إلى موضع التوقف وأطفئ مفتاح حماية الذاكرة. اختر أحد الموصلات وأدخل بطارية الليثيوم. ثم ، قم بتوصيل الوحدة بلطف في الحامل. قم بتشغيل رفك بعد اكتمال التثبيت. غالبًا ما يتم استخدامه في خزائن التحكم الصناعية مع وحدات تصاعد متعددة للإدارة والصيانة.

قف - وحدهAllation:في نظام التحكم وحده إذا لزم الأمر ، يمكن تركيب الوحدة النمطية على بنية دعم منفصلة. الثقوب المسبقة على هيكل الدعم بناءً على تصميم ثقب التثبيت للوحدة النمطية. ثم يتم تركيب الوحدة بإحكام على بنية الدعم باستخدام البراغي أو البراغي. طريقة التثبيت هذه مناسبة لتطبيقات التحكم الصغيرة ، حيث تكون المساحة محدودة أو مطلوب تثبيت أكثر استقلالية.

استكشاف الأخطاء وإصلاحها

لا يمكن التواصل مع الأجهزة الأخرى:تحقق من تكوين الأسلاك والاتصال: تحقق من كابل الاتصال المتصل بالوحدة إلى الأجهزة الأخرى. تحقق من الكابلات لمعرفة ما إذا كانت مختصرة أو فضفاضة أو موصولة بطريقة خاطئة. ثم تحقق من إعدادات الاتصال على كل من الوحدة والأجهزة الأخرى. ضمان معدل باود ، بتات البيانات ، التكافؤ وتوقف بتات. اجعل التكوينات متساوية إذا كانت هناك اختلافات. في هذه الحالة ، إذا كان معدل باود الوحدة النمطية 9600 بينما يكون معدل باود الجهاز المتصل 19200 ، فسوف يفشل الاتصال. إن جعل معدل البود على كلا الجانبين متساوٍ يمكن أن يحدد قضية الاتصال.

سرعة المعالجة غير الطبيعية:تحقق من ارتفاع درجة الحرارة: قد تعمل الوحدة مع سرعة معالجة غير طبيعية بسبب ارتفاع درجة الحرارة. فحص التهوية حول الوحدة. تأكد من أن لا شيء يمنع فتح فتحات التهوية. إذا كانت الوحدة موجودة داخل خزانة مغلقة ، فيرجى تقديم مروحة تبريد. لمنع المحرك من ارتفاع درجة الحرارة في الظروف الساخنة ، قد يكون من الضروري وجود مروحة تبريد قادرة على ما لا يقل عن 70 قدمًا مكعبًا في الدقيقة. تحقق من درجة حرارة الوحدة باستخدام جهاز قياس درجة الحرارة. إذا كان أعلى من نطاق درجة حرارة التشغيل العادي ، اتخذ تدابير فورية لتبريده ، مثل تحسين التهوية أو إضافة بالارتداد الحراري.

الذاكرة - القضايا ذات الصلة:تحقق من البطارية: إذا كنت تواجه أي مشكلة تفيد بأن البيانات تُفقد أو يتم الوصول إلى ذاكرة الوصول العشوائي بشكل غير صحيح ، تحقق أولاً من ذلك - بطارية Board Ram في حالة عمل مناسبة. يمكن أن تؤدي نقاط الضعف أو الأخطاء في البطارية إلى تعرض البيانات للخطر عندما تفشل الطاقة أو سوء تصرف الذاكرة. إذا لم يكن الأمر كذلك ، استخدم اختبار البطارية لقياس الجهد وسعة البطارية. استبدل البطارية إذا كان الجهد أقل من القيمة المحددة. على سبيل المثال ، يبلغ جهد البطارية المقنن 3.6 فولت ، والجهد المقاس 2.8 فولت ، مما يعني أنه يجب استبدال البطارية ، وإلا ، فقد لا تعمل الذاكرة بشكل جيد.

طلبنطاق ن

مصانع التصنيع:يتم استخدام GE IC697CPX935 في مصانع التصنيع للتحكم في خطوط الإنتاج. يمكنه التحكم في المحركات ، وأحزمة النقل ، والأسلحة الآلية ، والعديد من الأجهزة الأخرى. ضمان إنتاج عالي الجودة وفعال من خلال معالجة إشارات الدقة من أجهزة الاستشعار التي تنسق جودة المنتج وسرعة الإنتاج وسرعة الإنتاج. على سبيل المثال ، يمكن أن يشير ذلك إلى مصنع لتصنيع المركبات ، حيث يمكنه إدارة نظام خط التجميع بدقة لأجزاء مختلفة ، مما يقلل من الأخطاء وتحسين معدلات الإنتاج.

أنظمة التحكم في العملية:تعسفي - يستخدم في أنظمة التحكم في العمليات مثل تلك الموجودة في النباتات الكيميائية ومصافي النفط. GE IC697CPX935SERVISE وضبط المتغيرات مثل درجة الحرارة والضغط ومعدل التدفق. استلام البيانات من أجهزة الاستشعار التي تقيس هذه المعلمات ، يمكنها تنظيم حالة تشغيل الصمامات والمضخات وغيرها من معدات العمليات ، مع الحفاظ على نظام العملية المطلوب في مصلحة ضمان سلامة واستقرار عملية الإنتاج.

أنظمة التعامل مع المواد:وهو يحكم حركة البضائع في أنظمة التعامل مع المواد. في مستودع واسع النطاق مع أنظمة التخزين والاسترجاع الآلية ، ينسق ، على سبيل المثال ، تشغيل الرافعات ، الشوكية وأحزمة النقل. يتلقى مدخلات من أجهزة الاستشعار التي تراقب موضع البضائع وحالة المعدات ، ثم يرسل إشارات التحكم للتحكم في النقل الدقيق وتخزين المواد.
