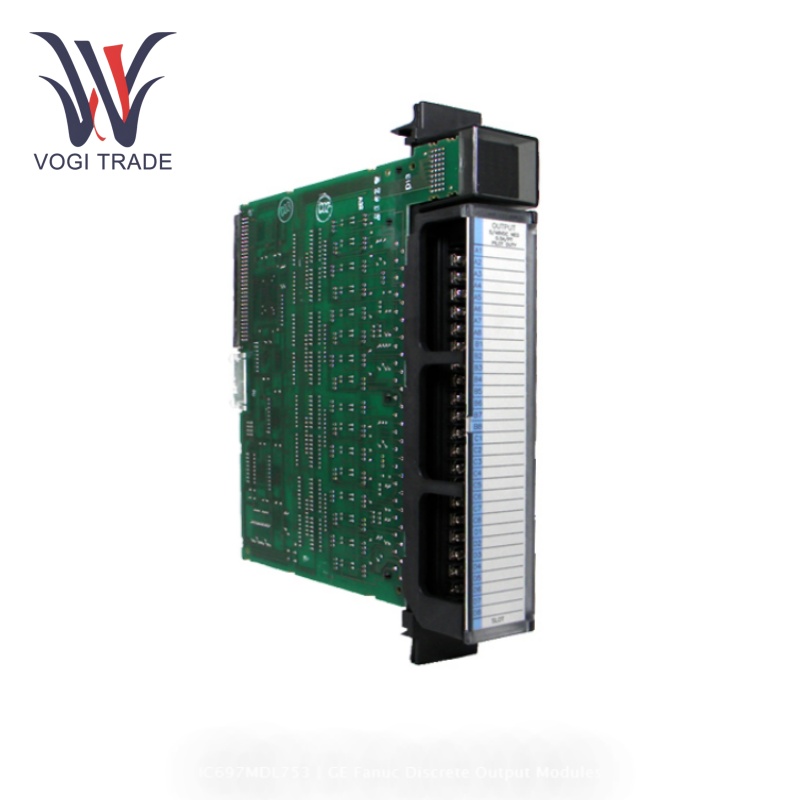

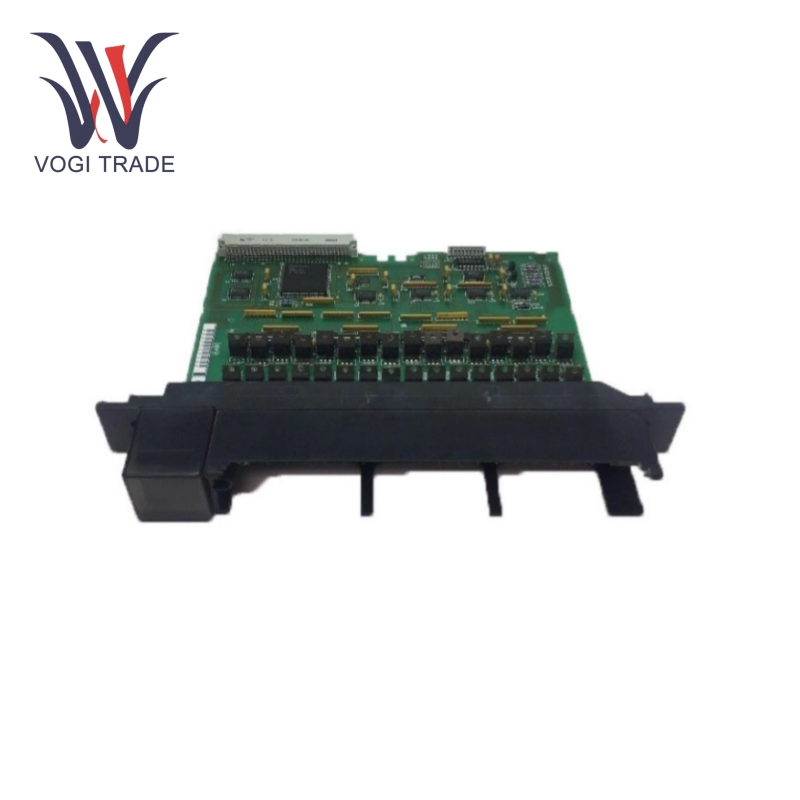

العلامة التجارية: جي ايالوصف: وحدة الإدخال المنفصلةالحالة: جديدالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 12مصطلح الدفع: T / Tميناء الشحن: شنتشنتعد GE IC697MDL653 وحدة إدخال رقمية موثوقة للغاية ومتعددة الاستخدامات توفر المرونة لتوصيل ومراقبة مجموعة واسعة من أجهزة الإدخال من خلال 32 قناة إدخال منفصلة، ونطاق جهد إدخال واسع، ودعم المنطق الإيجابي/السلبي.
تصنيع |
جنرال إلكتريك |
رقم الموديل |
IC697MDL653 |
رقم الطلب |
IC697MDL653 |
Catalog |
- |
بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
رمز النظام المنسق |
8517795000 |
البعد |
21*4*23 سم |
البعد التعبئة |
22*6*25 سم |
وزن |
0.6 كجم |
معلمات الاستخدام
قنوات الإدخال: وحدة الإدخال الرقمي GE IC697MDL653 عبارة عن جهاز يحتوي على اثنين وثلاثين قناة إدخال منفصلة لمجموعة متنوعة من التطبيقات الصناعية. وتنقسم هذه القنوات إلى أربع مجموعات تضم كل منها ثماني قنوات. جهد التشغيل والتصنيف الحالي هو 24 فولت تيار مستمر. تستهلك كل قناة إدخال تيارًا قدره 10.0 مللي أمبير. إجمالي الاستهلاك الحالي للوحدة لحافلة 5 فولت تيار مستمر هو 300 مللي أمبير.
نطاق جهد الإدخال: من -3 فولت تيار مستمر إلى 30 فولت تيار مستمر، مما يسمح بتوصيل المدخلات الخارجية بأجهزة وأجهزة استشعار أكثر عمومية.
التوصيل والمعلمات خارج الدولة: نطاق جهد التوصيل من 13.5 إلى 30 فولت، ومدى تيار التوصيل من 6 مللي أمبير إلى 15 مللي أمبير. يتراوح نطاق الجهد خارج الحالة من 0 إلى 5 فولت، ويتراوح نطاق التيار خارج الحالة من 0 إلى 2 مللي أمبير (عندما يكون الإدخال 5 فولت، يكون الحد الأدنى 2 مللي أمبير).
وقت تأخير الإدخال: قد يتأخر كل إدخال بمقدار 1 أو 10 مللي ثانية، في كلتا الحالتين، وهو ما يمكن تحقيقه من خلال برمجة المستخدم أو تكوينه.
عزل الجهد: The isolation of a single channel from the backplane is 1500 V, and the isolation between groups is 500 VDC; ensuring operational reliability and preventing electrical interference.
Product Features
اكتساب الإشارة وتحويلها: تتمثل الوظيفة الرئيسية لـ IC697MDL653 في استقبال إشارات الإدخال الرقمية من الأجهزة الميدانية المختلفة، بما في ذلك مفاتيح الحد والأزرار وأجهزة الاستشعار الكهروضوئية ومفاتيح القرب. فهو يحول إشارات الإدخال المادية هذه، والتي عادة ما تكون سلسلة من حالات التشغيل/الإيقاف، إلى إشارات رقمية يمكن لوحدة التحكم المنطقية القابلة للبرمجة (PLC) فهمها ومعالجتها. وهذا يمكّن PLC من مراقبة ظروف العناصر المختلفة في عمليات المصنع.
التوافق المنطقي الإيجابي/السلبي: إحدى الميزات المثيرة للاهتمام في IC697MDL653 هي قدرته على دعم الأسلاك المنطقية الإيجابية أو السلبية. وهذا يزيد من مرونته في توصيل أجهزة الإدخال المختلفة والاستفادة الكاملة من منطق التحكم المناسب لبعض التطبيقات المحددة. باستخدامه، يمكن للمستخدمين توصيله بسهولة أو تكوينه كمستشعر أو مفتاح مناسب للإدخال.
تصفية الإدخال وتكوين المقاطعة: تم تجهيز IC697MDL653 بثابت وقت مرشح الإدخال القابل للتحديد والذي يبلغ 1 أو 10 مللي ثانية. والغرض منه هو المساعدة في منع الضوضاء الكهربائية وغيرها من تقلبات الإشارة غير المرغوب فيها للحفاظ على دقة وموثوقية إشارة الإدخال. بالإضافة إلى ذلك، يجب أن يكون من السهل أيضًا تكوين إحدى قنوات الإدخال كمقاطعة، والتي يمكنها إصدار طلب خدمة فوري بناءً على شروط إدخال معينة ومعلمات محددة مسبقًا.
إشارة الحالة: تم تجهيز IC697MDL653 بمؤشرات LED على اللوحة. يشير مؤشر LED بوضوح إلى حالة التشغيل/الإيقاف لكل نقطة إدخال على جانب PLC من الدائرة، مما يسمح للمستخدمين باستشعار قابلية تشغيل المعدات المتصلة عن بعد وبالتالي التشغيل الشامل لوحدة الإدخال.
الإعداد السريع للتكوين من قبل المستخدم: يمكن للمستخدمين تحديد مراجع الإدخال/الإخراج باستخدام وصلات وصل أو مفاتيح تراجع قليلة أو معدومة، مما يبسط الإعداد والتكوين لمختلف المتطلبات الهندسية. ونتيجة لذلك، يجد المهندسون أنه من الأسهل تثبيت هذه الوحدات في أنظمة وتطبيقات التحكم المختلفة.
Applications
التصنيع الصناعي: في مؤسسات التصنيع، تُستخدم هذه الوحدة لمراقبة وظائف آلات الإنتاج والتحكم فيها مثل موضع قطع العمل على سيور النقل، وقابلية تشغيل أدوات الماكينة، وفتح وإغلاق أبواب غلاف الماكينة. بغض النظر عن الطريقة التي تولد بها هذه الأجهزة إشارات الإدخال، يمكن لـ PLC التعامل مع عملية الإنتاج لضمان صحة تسلسل التشغيل وتجنب أي مخاطر.
التحكم في العمليات: هذه الوحدة قادرة أيضًا على مراقبة معلمات العملية مثل درجة الحرارة والضغط وأجهزة تبديل التدفق في المصانع الكيميائية والصيدلانية. بناءً على إشارات توليد المدخلات هذه، يمكن لنظام التحكم التعامل مع معلمات العملية للحفاظ على ظروف الإنتاج المطلوبة وضمان جودة معالجة المنتج.
Energy Management: بالنسبة لأنظمة إدارة الطاقة، تساعد هذه الوحدة في الحفاظ على حالة مراقبة المعدات الكهربائية مثل المفاتيح وقواطع الدائرة والمحركات. وهذا يساعد النظام على مراقبة استهلاك الطاقة، واكتشاف الاستخدام غير الطبيعي للطاقة، وتوفير الطاقة من خلال توفير التحكم عند الطلب في المعدات المختلفة.
Building Automation: IC697MDL653 can be used for automation of building facilities, whether it is lighting systems, air conditioning units, or access control systems. This enables automated facilities to achieve smart building responses, improving operational efficiency and occupant comfort.
