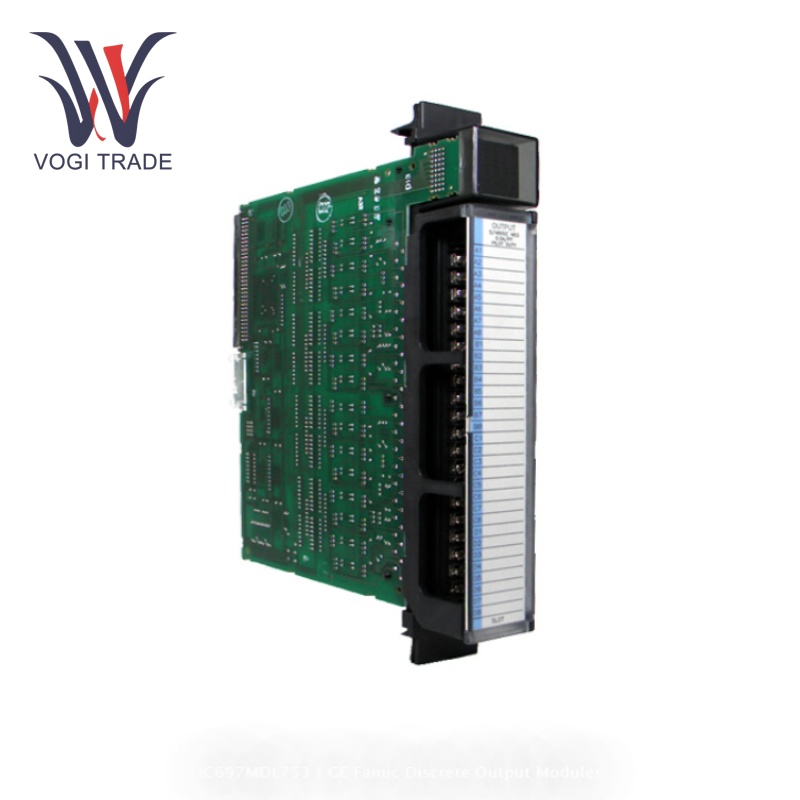

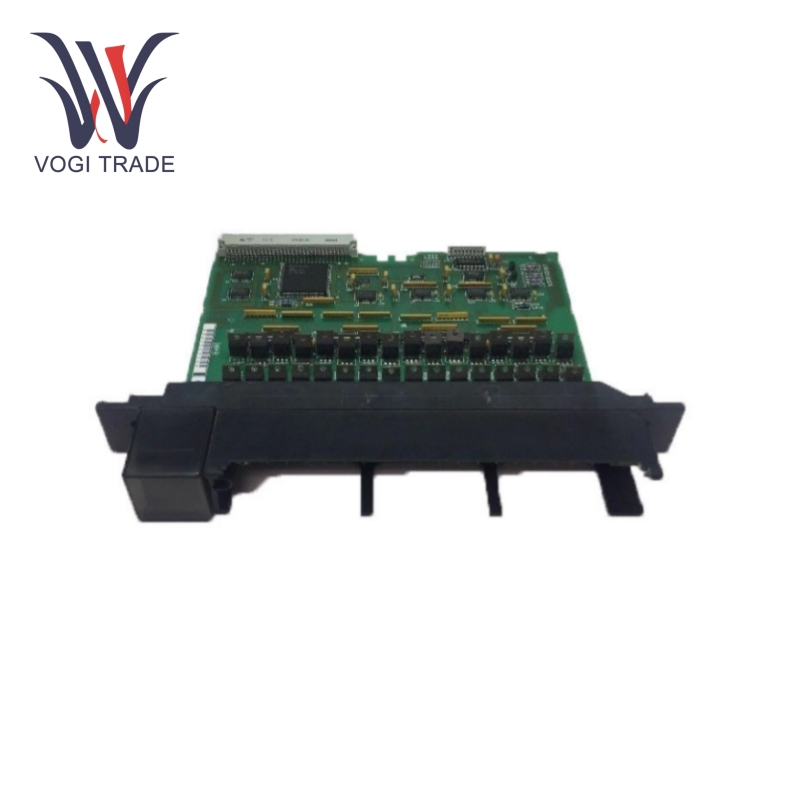

العلامة التجارية: جي ايالوصف: وحدة الإخراجالحالة: جديدالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 12مصطلح الدفع: T / Tميناء الشحن: شنتشنGE IC697MDL753 عبارة عن وحدة إخراج مكونة من 32 نقطة تتميز بأداء ممتاز وموثوقية عالية وتعدد استخدامات قوي. يتميز بخصائص القدرة على التكيف مع الجهد الكهربي الواسع، والإخراج المعزول، وتوافق مستوى TTL، وما إلى ذلك، وهو مناسب لمجموعة متنوعة من المناسبات الصناعية.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IC697MDL753 |
| رقم الطلب |
IC697MDL753 |
| كتالوج |
- |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز النظام المنسق |
8517795000 |
| البعد |
3.5*13*13.5 سم |
| البعد التعبئة |
5*16*15 سم |
| وزن |
0.6 كجم |
معلمات الاستخدام
الجهد المقنن: الجهد المقنن لـ GE IC697MDL753 هو 5 فولت أو ما بين 10-60 فولت. ولذلك، فهو يتمتع بتصنيف جهد يمكنه تلبية متطلبات إمدادات الطاقة المختلفة لأنظمة ومجالات الأتمتة الصناعية المختلفة بمرونة.
عدد النواتج: GE IC697MDL753 لديه مجموعتان من اثنين وثلاثين نقطة إخراج معزولة، كل مجموعة من ستة عشر نقطة. يتيح هذا التكوين تحكمًا أكثر مرونة واتصالًا بأجهزة خارجية مختلفة.
بدءًا من 5 فولت تيار مستمر، يبلغ تيار الخرج لكل نقطة 16 مللي أمبير؛ عندما يكون 10-60 فولت تيار مستمر، يمكن لكل نقطة توفير 0.5 أمبير من الخرج، حتى 4 أمبير لكل مجموعة. وهذا يضمن إمكانية تنفيذ أحمال مختلفة بكميات تيار مختلفة.
التيار المطلوب: الوحدة نفسها تتطلب 0.25 أمبير من التيار؛ يجب أخذ هذه المعلمة في الاعتبار عند تصميم مصدر الطاقة للنظام بأكمله.
وظيفة المنتج
إخراج الإشارة: وحدة إخراج ذات 32 نقطة، وإخراج الإشارات الرقمية، والتحكم في الأجهزة الخارجية مثل المرحلات، وصمامات الملف اللولبي، وأضواء المؤشر، وما إلى ذلك. يتوافق تصميم إخراج المنطق السلبي مع منطق التحكم المشترك لهذه الوحدات في أنظمة التحكم الصناعية، مما يجعل من السهل التعامل معها مع المكونات الأخرى.
إخراج معزول: يمكن لمجموعتين من نقاط الإخراج المعزولة أن تمنع بشكل فعال الدوائر من التداخل مع بعضها البعض، مما يحسن موثوقية واستقرار نظام التحكم. تعد وظيفة العزل هذه ضرورية في المنشآت الصناعية المعقدة التي تحتوي على أجهزة كهربائية متعددة وتخضع لتداخل كهرومغناطيسي قوي.
القدرة على التكيف الجهد واسعة: يسمح لها بالعمل عند 5 فولت تيار مستمر ومن 10 إلى 60 فولت تيار مستمر، مما يعني أنه يمكن دمجها في دوائر التحكم بمستويات الجهد المختلفة؛ يتم تقليل تعقيد التصميم وتكاليف النظام بشكل كبير، كما يتم تحسين مرونة ترقيات النظام وتوسعاته.
التوافق على مستوى TTL: تعمل دائرة الجهاز على مستوى TTL، بحيث يمكنها التفاعل مباشرة مع الدوائر أو الأجهزة الرقمية الأخرى المتوافقة مع TTL من أجل توصيلات إدخال/إخراج أبسط ومعالجة إشارات موجزة.
مجالات التطبيق
الأتمتة الصناعية: يستخدم GE IC697MDL753 على نطاق واسع في التطبيقات المختلفة لأنظمة الأتمتة الصناعية مثل خطوط التجميع وأنظمة مناولة المواد وأنظمة التحكم في الروبوت. فهو يقبل الأوامر ويستجيب من خلال وظائف المحركات المختلفة التي يتحكم فيها PLC، وبالتالي أتمتة عملية الإنتاج.
التحكم في العملية: في الصناعات التحويلية مثل المواد الكيميائية والصيدلانية ومعالجة الأغذية، يمكن لـ GE IC697MDL753 التحكم في الصمامات والمضخات والمحركات لتنظيم تدفق المواد أو السوائل ودرجة حرارتها وضغطها، وبالتالي توفير الاستقرار وجودة الإنتاج.
أتمتة البناء: يتم تطبيقه للتحكم في الإضاءة وتكييف الهواء والتهوية وغيرها من المعدات في أنظمة إدارة المباني، بحيث يمكن تحقيق التحكم الذكي في بيئات المبنى وفقًا لجداول زمنية مختلفة وظروف الإشغال والمعايير البيئية، وبالتالي تحسين كفاءة الطاقة وراحة المستخدم.
توزيع الطاقة والتحكم فيها: استخدام نظام توزيع الطاقة للتحكم في معدات الطاقة مثل قواطع الدائرة والموصلات يمكن أن يحقق وظائف التحكم والحماية عن بعد لشبكة الطاقة وتحسين موثوقية وسلامة مصدر الطاقة.
