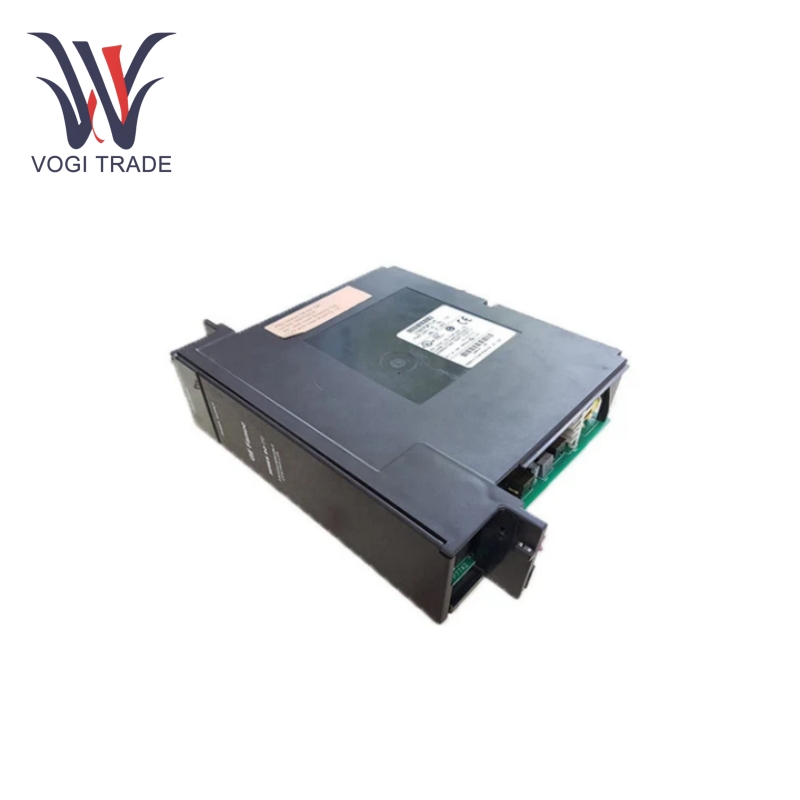

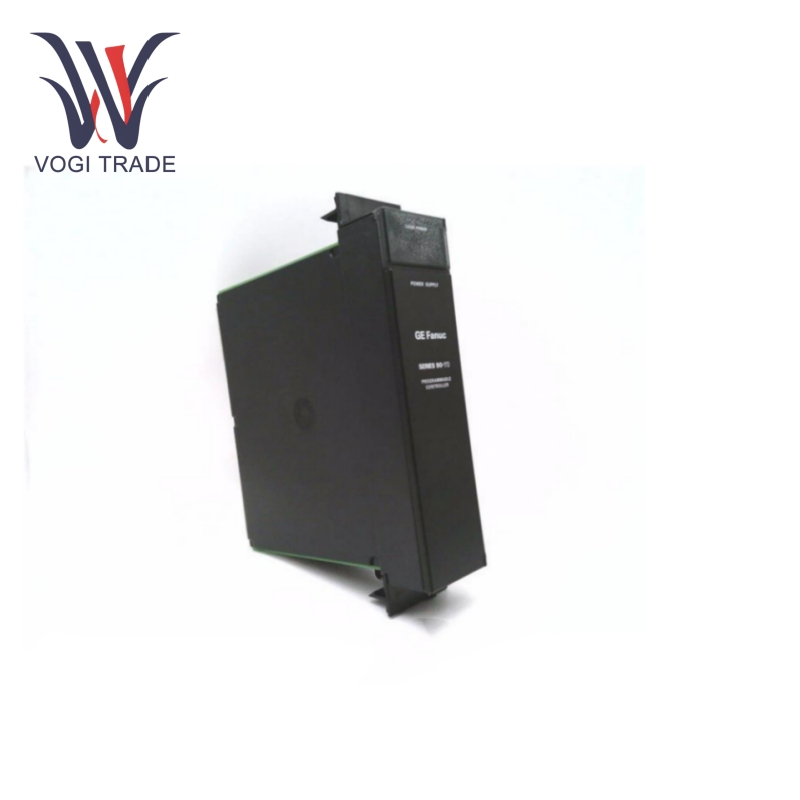

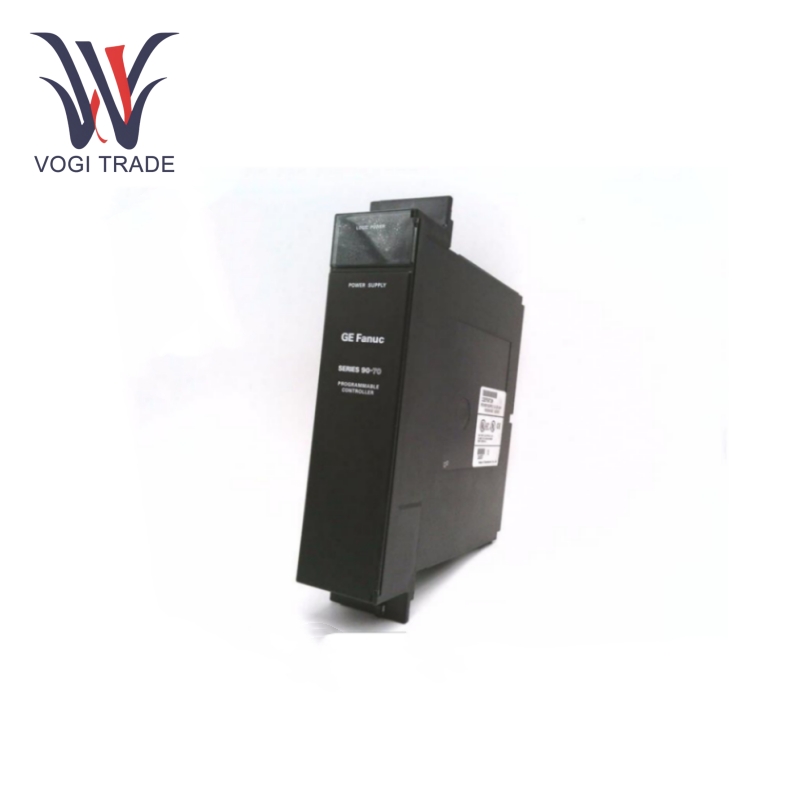

العلامة التجارية: جي ايالوصف: وحدة تزويد الطاقةالحالة: جديدالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 12مصطلح الدفع: T / Tميناء الشحن: شنتشنGE IC697PWR710 عبارة عن وحدة طاقة عالية الأداء ذات أداء ممتاز ونطاق واسع من جهد الإدخال وكفاءة تحويل عالية ووظائف حماية كاملة، مما يوفر مصدر طاقة مستقرًا وموثوقًا لأنظمة التحكم في الأتمتة الصناعية.
تصنيع |
جنرال إلكتريك |
رقم الموديل |
IC697PWR710 |
رقم الطلب |
IC697PWR710 |
كتالوج |
- |
بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
رمز النظام المنسق |
8517795000 |
البعد |
6.5*21.8*29.3 سنتيمتر |
البعد التعبئة |
8*23*31 سنتيمتر |
وزن |
0.6 كجم |
معلمات الاستخدام
جهد الإدخال: تم تصميم GE IC697PWR710 لجهد إدخال التيار المتردد 90 - 264 فولت، أو 47 - 63 هرتز أو 100 - 150 فولت تيار مستمر. تساعد عتبة جهد الإدخال الواسعة على تحسين المرونة في البيئات الصناعية المختلفة.
طاقة الإدخال: طاقة الإدخال هي 90 وات عند التحميل الكامل، وذروة زيادة التيار في نصف دورة الإدخال هي 3 أمبير (نموذجي)، وعامل الطاقة أكبر من 0.95.
قوة الإخراجr: الحد الأقصى لطاقة الإخراج هو 56 واط، والتي يمكن أن توفر طاقة كافية للوحدات الأخرى في النظام.
الجهد الناتج: الجهد الناتج الاسمي هو 5.1 فولت تيار مستمر. يقتصر جهد الخرج بين 4.90 و5.25 فولت تيار مستمر؛ توفير طاقة مستقرة ودقيقة للمكونات المتصلة.
حماية من الجهد الزائد والتيار الزائد: تشمل الوظائف المدمجة الحماية من الجهد الزائد والتيار الزائد؛ يتم تنشيط الحماية من الجهد الزائد بشكل عام عند 6.2 فولت، ويتم ضبط الحماية من التيار الزائد على 12 أمبير (القيمة النموذجية)، حتى لا تتضرر الوحدة والأجهزة المتصلة بسبب الأعطال الكهربائية.
ميزات المنتج
نظام أتمتة إمدادات الطاقة:GE IC697PWR710 هو مكون لا غنى عنه في أنظمة التحكم الآلي لشركة GE، حيث يوفر طاقة تيار مستمر مستقرة وموثوقة للتشغيل السلس للوحدات الأخرى على نفس الركيزة، مثل وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ووحدات الإدخال/الإخراج، ووحدات الاتصالات.
التكرار والمبادلة الساخنة: دعم التبديل السريع وتكرار التصميم، ويمكن استبدال الوحدات أو تثبيتها دون إيقاف تشغيل النظام بأكمله. يؤدي ذلك إلى تحسين موثوقية النظام وتوافره وتقليل وقت توقف الموقع بسبب الصيانة أو الترقيات.
وظيفة الحماية المتكاملة: يتمتع GE IC697PWR710 بآليات حماية من الجهد الزائد والتيار الزائد ودرجة الحرارة الزائدة التي يمكن أن تتفاعل بسرعة في حالة وجود أي ظروف كهربائية غير طبيعية، وبالتالي تمنع تلف نفسها والأجهزة المتصلة الأخرى. عند حدوث جهد زائد، تنظم الدائرة الإلكترونية لجهد التثبيت الخرج لتجنب نفخ المصهر؛ عندما يحدث التيار الزائد، سينخفض جهد الخرج كإجراء وقائي.
التوافق والاتصال السلكي الفضفاض: تم تصميم GE IC697PWR710 ليكون متوافقًا مع معيار VME C.1 لسهولة التكامل في أنظمة الأتمتة الحالية. كما يأتي مزودًا بمحطة أرضية لتعزيز مناعة النظام من الضوضاء وضمان موثوقية نقل الإشارة.
نطاق التطبيق
توليد الطاقة: في محطات الطاقة، يعمل GE IC697PWR710 على تشغيل أنظمة التحكم للمولدات والتوربينات وغيرها من المعدات لضمان التشغيل المستقر والتحكم الفعال في عمليات توليد الطاقة.
بتروكيماوياتl: تعمل GE IC697PWR710 على تشغيل أنظمة التحكم في المفاعلات والمضخات والصمامات وغيرها من المعدات في مصانع البتروكيماويات لضمان إمكانية التحكم في عملية الإنتاج بدقة وأمان، وبالتالي تحقيق التشغيل الآمن والمستقر.
التعامل مع عملية معالجة المياهجوهر محطات المعالجة: توفير الطاقة لأنظمة التحكم في معدات تنقية المياه (أنظمة الترشيح والضخ وجرعات المواد الكيميائية) لتحسين جودة وكفاءة معالجة المياه.
مواصلات: توفير الطاقة لأنظمة التحكم بمعدات الإشارة والتحكم بالقطارات ومرافق المحطات في السكك الحديدية ومترو الأنفاق، مما يضمن التشغيل الآمن لشبكة النقل.
