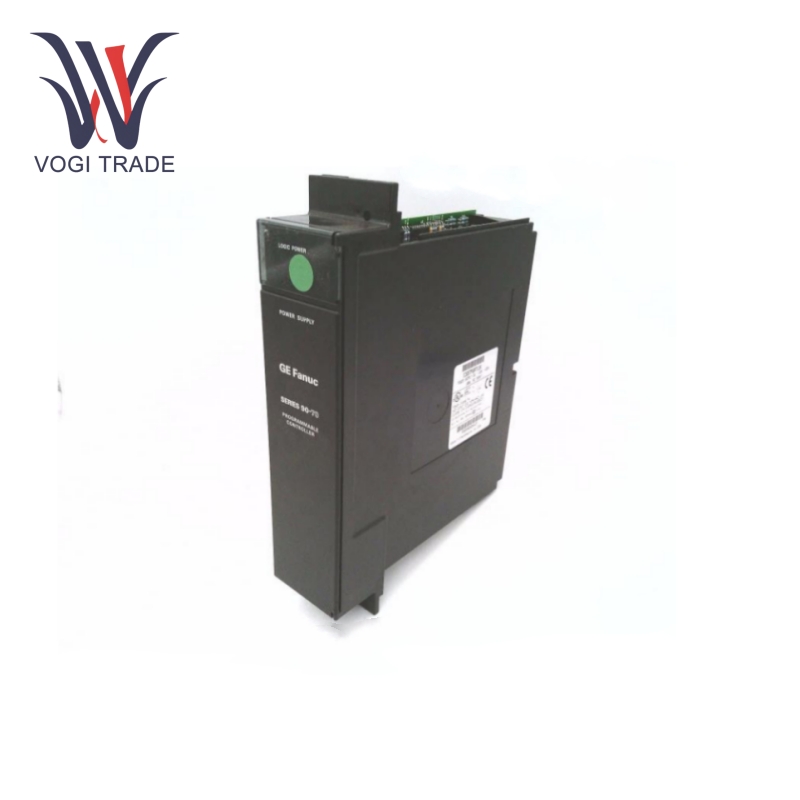

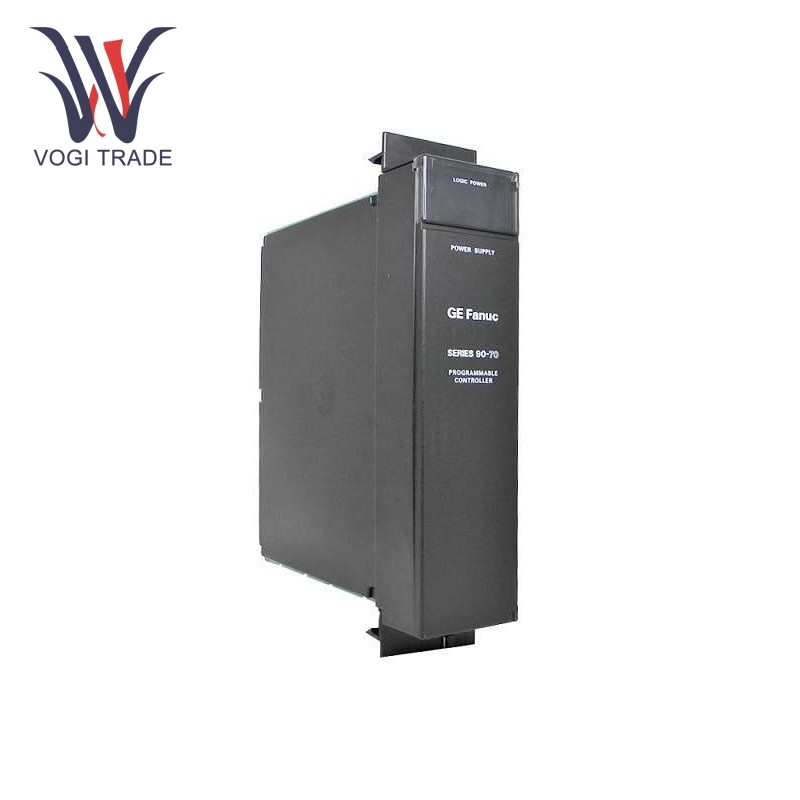

العلامة التجارية: جي ايالوصف: وحدة إمداد الطاقةالحالة: جديدالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 12مصطلح الدفع: T / Tميناء الشحن: شنتشنإن GE IC697PWR722 عبارة عن وحدة طاقة عالية الأداء 24 VDC، 90 Watt مصممة لسلسلة GE Fanuc 90-70. بفضل نطاق جهد الإدخال الواسع، وفولتية الإخراج المنظمة المتعددة، وميزات الحماية الشاملة، وخيارات التركيب المرنة، فإنه يوفر حل طاقة موثوقًا وفعالًا لمجموعة متنوعة من التطبيقات الصناعية.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IC697PWR722 |
| رقم الطلب |
IC697PWR722 |
| كتالوج |
- |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز النظام المنسق |
8517795000 |
| البعد |
6.3*29.2*22.2 سنتيمتر |
| البعد التعبئة |
8*32*25 سم |
| وزن |
0.6 كجم |
معلمات العمل
جهد الإدخال: جهد الإدخال الاسمي المقدر لـ GE IC697PWR722 هو 24 فولت تيار مستمر، ونطاق جهد الإدخال هو +21 فولت تيار مستمر إلى +32 فولت تيار مستمر. نطاق جهد الإدخال الواسع يجعل اختيار مصدر الطاقة أكثر مرونة مع ضمان التشغيل المستقر ضمن حدود معينة لتقلبات جهد الشبكة العامة.
انتاج الطاقة والجهد: عند طاقة خرج الإدخال 90 وات، توفر الوحدة ثلاثة جهد خرج تيار مستمر منظم: +5 فولت تيار مستمر عند 16.5 أمبير، +12 فولت تيار مستمر عند 1.5 أمبير، -12 فولت تيار مستمر عند 1.0 أمبير. يمكن لمثل هذا العدد الكبير من الفولتية الناتجة أن تلبي في نفس الوقت احتياجات الطاقة للمكونات أو الدوائر المختلفة في أنظمة التحكم الصناعية.
استهلاك الطاقة: عند التحميل الكامل تكون الطاقة الداخلة تساوي 156 فولت مما يعني أن كفاءة تحويل الطاقة لها تتعلق بالكمية المسحوبة من مصدر الدخل لتحديد طاقة الخرج المطلوبة.
ميزات المنتج
نظام التحكم في إمدادات الطاقة: هذا الجهاز عبارة عن وحدة إمداد طاقة موثوقة للغاية لـ GE Fanuc 90-70 Series PLCs ومكونات التحكم الأخرى ذات الصلة. إنه يوفر مصدر طاقة ثابت ومستقر للتيار المستمر لضمان عمل هذه الأجهزة بشكل صحيح، وتجنب الاضطرابات مثل ارتفاع الطاقة أو انقطاع التيار الكهربائي الذي قد يتسبب في تدهور أداء نظام التحكم.
حماية التيار الزائد والجهد الزائد: يتميز IC697PWR722 بحماية التيار الزائد لدائرة كهربائية قصيرة على جميع المخارج، لذلك فهو يحمي المكونات المتصلة من التلف بسبب التيار الزائد. كما أنه يحمي الأجهزة الإلكترونية من ظروف الجهد الزائد، مما يضمن عدم تعطلها قبل الأوان أثناء الاستخدام. لذلك، يمكن للوحدة أن تتفاعل بسرعة عند حدوث مستويات تيار أو جهد غير طبيعية، ومعالجة الأخطاء وسلامة المعدات.
إيقاف المنطق Signal: يتم إنشاء إشارة منطقية متوافقة مع TTL من الوحدة من خلال إشارة إيقاف التشغيل المنطقية. يمكن استخدامه لتنسيق تسلسل إيقاف التشغيل أو بدء تشغيل مكونات النظام، مما يسمح بالتشغيل المنظم أثناء زيادة الطاقة أو خفضها، وهو أمر ضروري للحفاظ على سعة عملية التحكم.
خيارات تركيب مرنة: يمكن تركيبه في الفتحة الموجودة في أقصى يسار الحامل أو استخدامه كوحدة مستقلة. وهذا يوفر للمستخدمين مرونة التثبيت لتلبية مواصفات التطبيق وقيود المساحة. تسمح هذه القدرة على التكيف بالحصول على مجموعة واسعة من تكوينات تصميم خزانة التحكم الصناعية.
نطاق التطبيق
الأتمتة الصناعية: يتم استخدام IC697PWR722 على نطاق واسع في أنظمة الأتمتة الصناعية، مثل مصانع التصنيع، لتشغيل وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ووحدات الإدخال والإخراج (I/O)، وأجهزة استشعار الضوء، وأجهزة التحكم الأخرى. مع مصدر الطاقة المستقر، فإنه يساهم في التشغيل السلس لخطوط الإنتاج الآلية، وبالتالي تحسين كفاءة إنتاج الخدمة وتحسين جودة المنتج.
التحكم في العمليات: في الصناعات الكيميائية والصيدلانية وتجهيز الأغذية، يعد التحكم الصارم في العمليات أمرًا ضروريًا، ويعمل IC697PWR722 على تشغيل أنظمة التحكم لمراقبة المعلمات والتحكم فيها مثل درجة الحرارة والضغط والتدفق. مع خرج الطاقة المتسق والموثوق، يضمن المنتج التحكم المستقر والدقيق في الحلقة لضمان جودة المنتج المتسقة والتشغيل الآمن.
التحكم في أدوات الآلة: يتم استخدام وحدة الطاقة هذه في تصنيع أدوات الآلات CNC وآلات الطحن والمخارط لتوفير الطاقة اللازمة لإلكترونيات التحكم الشائعة الاستخدام في هذه الأدوات الآلية. وهذا يتيح حركة دقيقة للأداة، وسرعة المغزل، ووظائف مختلفة لأجزاء الماكينة بدقة عالية.
أتمتة البناء: في أي نظام لإدارة المبنى، يمكن استخدامه لتوفير الطاقة اللازمة للتحكم في نظام التدفئة والتهوية وتكييف الهواء (HVAC)، ونظام التحكم في الإضاءة، ونظام التحكم في الوصول. إنه يخلق بيئة عمل مريحة وموفرة للطاقة وموثوقة للغاية لوظائف أتمتة البناء الأخرى.
