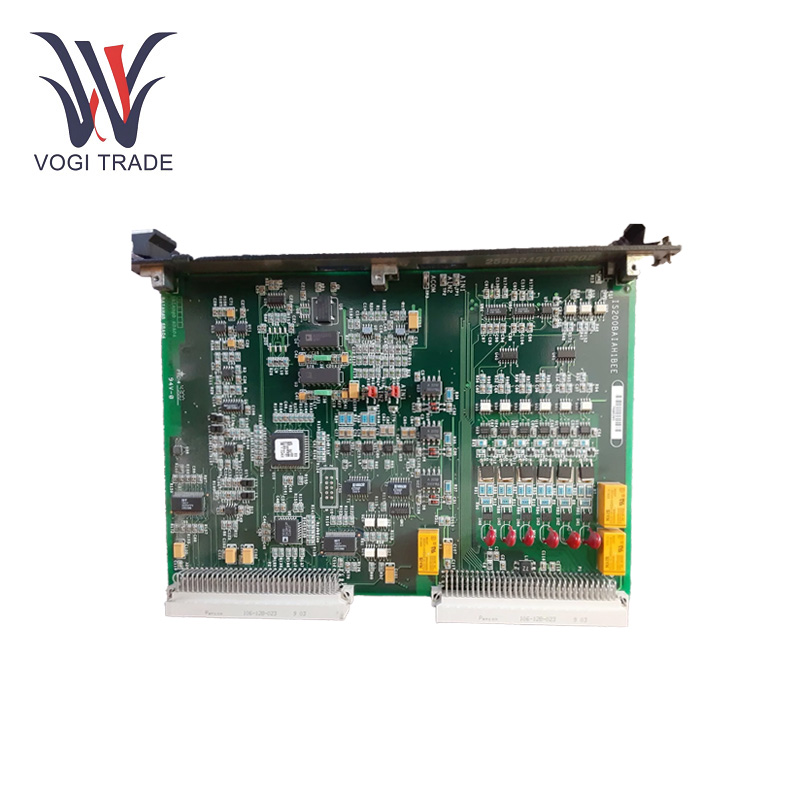

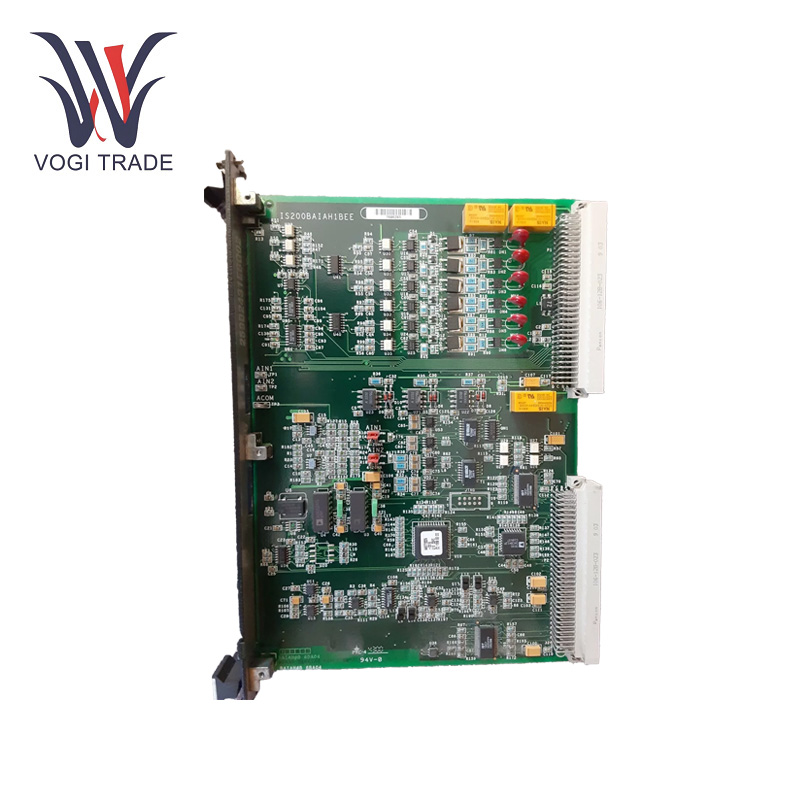

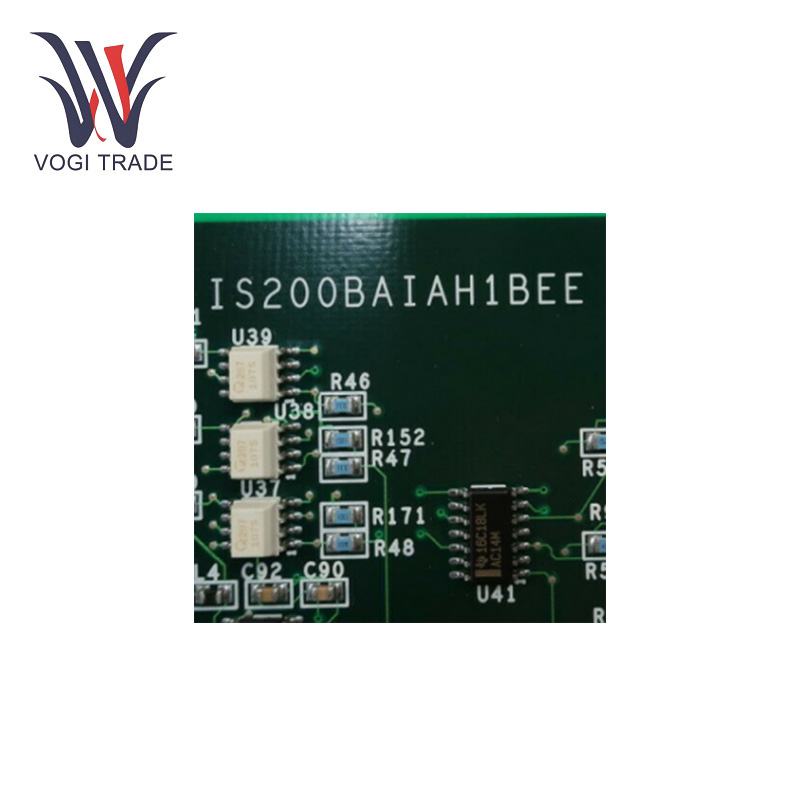

العلامة التجارية: GEالوصف: لوحة واجهة تطبيق الجسرالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 15مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS200BAIAH1BEE هي بطاقة واجهة تطبيق الجسر المستخدمة في أنظمة التحكم في التوربينات SPEEDTRONIC SEVERTONCE SELIDE. يتيح الاتصال بين نظام التحكم والأجهزة الخارجية مثل أنظمة محرك الأقراص أو أجهزة الكمبيوتر عبر واجهة RS-232C.
| تصنيع |
GE |
| رقم النموذج |
IS200BAIAH1BEE |
| رقم الطلب |
IS200BAIAH1BEE |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
35 سم*35 سم*5 سم |
| بُعد التعبئة |
37cm*37cm*7cm |
| وزن |
1.2 كجم |
المعلمات الفنية
نوع الإدخال: واجهة الاتصال التسلسلية القياسية RS-232C ، ودعم نقل البيانات ثنائية الاتجاه.
تكوين الواجهة: مزود بموصل JTAG 1 ، 5 لاعبين ، 3 مرحلات ومحولات 2.
وحدة التخزين: EEPROM المدمجة مسبقًا ، تم تثبيت البرامج الثابتة مسبقًا بواسطة المصنع.
المواصفات المادية: على متن 6 ترانزستورات ، 6 ثنائيات ، أكثر من 50 دوائر متكاملة ومئات من المقاومات/المكثفات ؛ يحتوي Packplane على موصلات مزدوجة لرسو فتحة الرف الخلفي.
متطلبات التثبيت: لا يمكن تثبيتها إلا رأسياً في الفتحة 1 من مجموعة رف بطاقة التحكم المخصصة
مؤشر الحالة: تم تجهيز اللوحة بمؤشر حالة تشغيل IMOK LED.
القدرة على التكيف البيئي: نطاق درجة حرارة التشغيل -20 ℃ إلى 60 ℃ ، الرطوبة 5 ٪ -95 ٪.
ميزات وظيفية
1. واجهة سد الوظيفة الأساسية
GE IS200BAIAH1BEE بمثابة مركز اتصال بين لوحة DSPX والأجهزة الخارجية. يربط بسلاسة لوحة مفاتيح السائق أو الكمبيوتر الشخصي من خلال بروتوكول RS-232C لتحقيق انتقال في الوقت الفعلي لتعليمات التحكم الصناعي ومراقبة النظام ، وتحسين كفاءة تفاعل البيانات بشكل كبير
2. استقرار البرامج الثابتة والتصميم المثبت مسبقًا
تم تجهيز الوحدة النمطية بـ EEPROM مع البرامج الثابتة التي تم تثبيتها للمصنع للتخلص من مخاطر سوء الفعل المستخدم. إذا تضررت وحدة التخزين ، فيجب استبدال GE IS200BAIAH1bee ككل لضمان موثوقية النظام على المدى الطويل
3. التثبيت الخاص وحماية الأجهزة
تقتصر GE IS200BAIAH1BEE بشكل صارم على التثبيت في الفتحة 1 ، إلى جانب تصميم مضاد للموصل للموصل المزدوج للوحة الخلفية لتجنب فشل الأجهزة الناتج عن عدم تطابق الفتحة والحفاظ على سلامة النظام
4. آلية مراقبة الحالة في الوقت الحقيقي
من خلال لوحة مؤشر IMOK LED ، يمكن لموظفي التشغيل والصيانة الحكم بشكل حدسي على حالة تشغيل GE IS200BAIAH1BEE ، ويستجيب بسرعة للمواقف غير الطبيعية ، وتقليل خطر تعطل النظام
سيناريوهات التطبيق
نظام التحكم في التوربينات الغاز/البخار: كوحدة واجهة اتصال في سلسلة Mark VI ، يقوم بتنسيق تبادل البيانات بين لوحة DSPX ومحطة التشغيل.
خزانة التحكم في الأتمتة الصناعية: مدمجة في مجلس الوزراء PLC أو DCS لتنفيذ ردود فعل إصدار أوامر التحكم وتعليقات المعدات.
سيناريوهات الطاقة والموثوقية البتروكيماوية: تستخدم في العقد الرئيسية للتحكم في العملية مثل محطات الطاقة والمصافي التي تتطلب استقرارًا صارمًا للاتصال.
