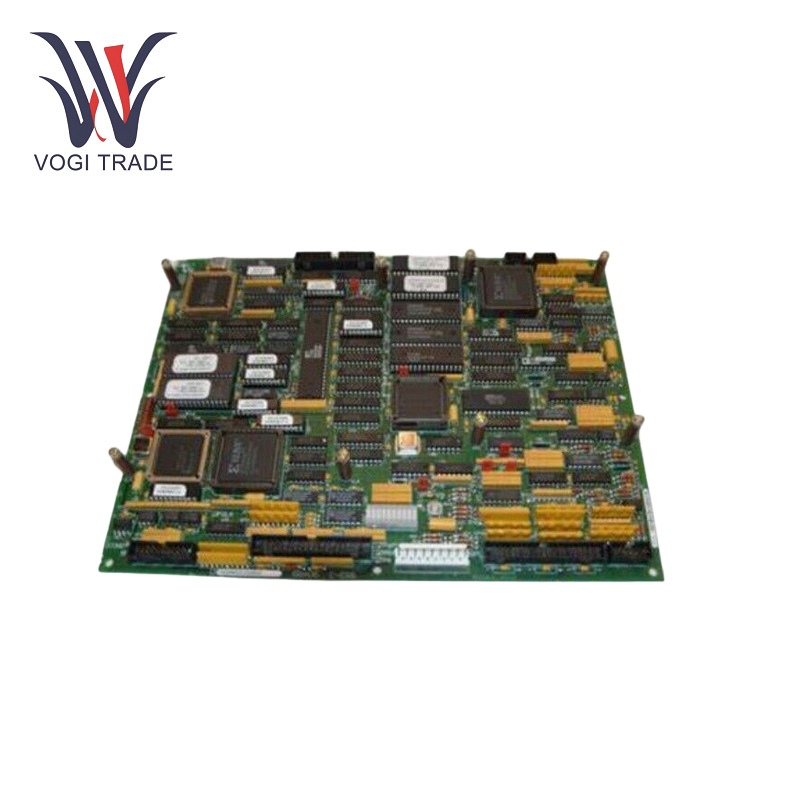

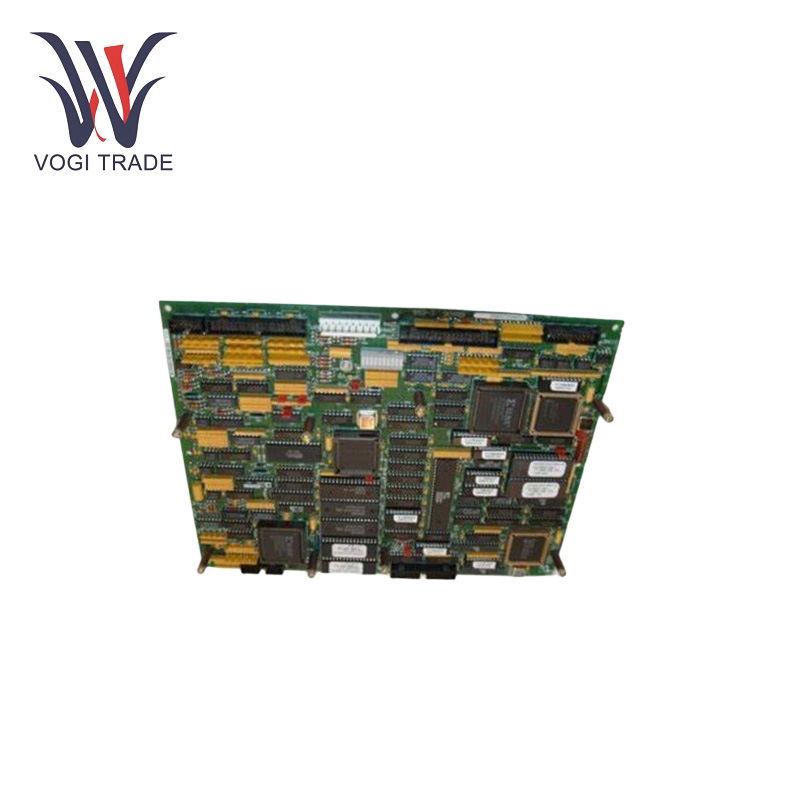

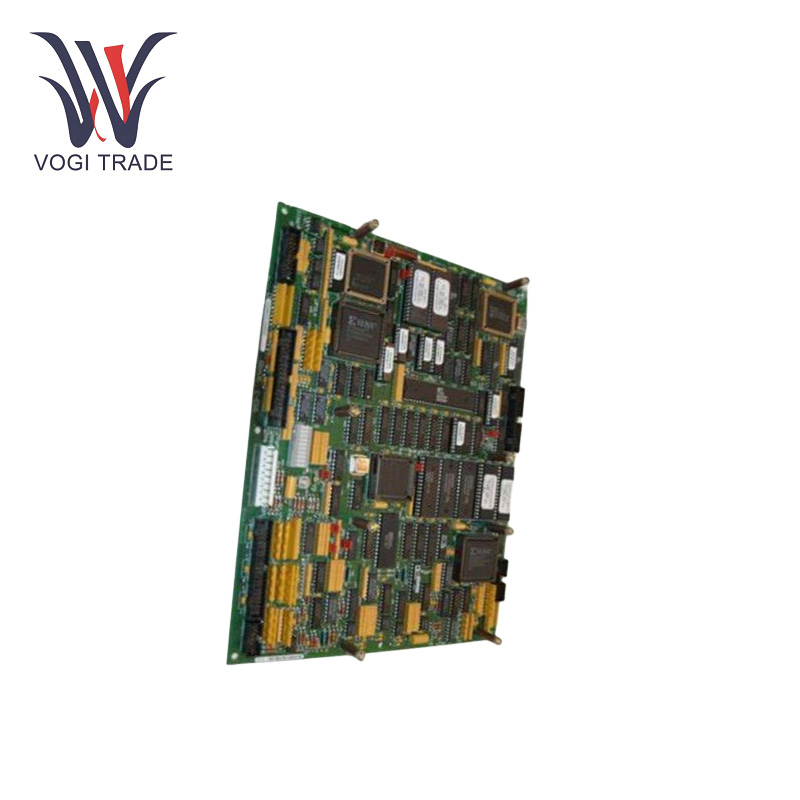

غي IS200BICIH1ACA

معلمات التشغيل

مزود الطاقة: 5 فولت تيار مستمر

المرحلات: تتضمن البطاقة ثلاثة مرحلات يمكن استخدامها لإدارة إشارات التحكم أو التشخيص.

المؤشرات: يشير مؤشر LED الأخضر "IMOK" الموجود على اللوحة الأمامية إلى الحالة التشغيلية للبطاقة.

حساسية الإدخال/الإخراج: قابل للتكوين لإشارات الجهد (VIN) أو 4-20 مللي أمبير.

نطاق درجة حرارة التشغيل: -15 درجة مئوية إلى +55 درجة مئوية.

مستوى الحماية: يتضمن برنامجًا ثابتًا مثبتًا مسبقًا في المصنع.

ميزات المنتج

واجهة الاتصالات: RS-232C اتصال لنظام التحكم Mark VI. يمكن لعنصر التحكم Mark VI التواصل مع أنظمة القيادة ووحدات التحكم الخارجية وأجهزة الكمبيوتر الشخصية.

التحكم في المرحل: يعمل دمج ثلاثة مرحلات على البطاقة على تمكين المستخدمين من التحكم في الأنظمة الطرفية أو إطلاق الإنذارات، مما يزيد من التحكم التشغيلي لنظام التوربين.

كتلة طرفية مكونة من 24 نقطة: تم تجهيز بطاقة GE IS200BICIH1ACA بكتلة طرفية مكونة من 24 نقطة لدعم الأسلاك الميدانية لإشارات الإدخال والإخراج. تم تصميم الكتلة الطرفية لتكون قابلة للاستبدال ميدانيًا وتدعم استخدام سلك 2-3 مم² وعزل 300 فولت. توفر الكتلة الطرفية اتصالاً موثوقًا للأجهزة والأنظمة الخارجية.

افصل القدرة:تم تصميم الكتلة الطرفية من النوع الحاجز لسهولة الصيانة الميدانية ويمكن فصلها للمساعدة في التثبيت واستكشاف الأخطاء وإصلاحها.

متوافق مع تكوينات Simplex وTMR: بطاقة GE IS200BICIH1ACA معروفة بدعمها لتكوينات Simplex وTMR، مما يجعلها مناسبة لمختلف إعدادات التحكم في التوربينات التي تتطلب مستويات عالية من التوفر والتكرار.

Backالتكامل الطائرة:تساهم كل هذه العناصر في وظيفة البطاقة، ولكن الجانب الأكثر أهمية هو تكامل اللوحة الإلكترونية المعززة، حيث يمكن للبطاقة الاتصال بمكونات الواجهة الرئيسية للنظام عبر موصلين موجودين في الجزء الخلفي من البطاقة. يتم إدخال هذه الموصلات في فتحات البطاقات الخاصة باللوحة الإلكترونية المعززة وتوفر اتصالاً آمنًا داخل نظام التحكم في التوربينات.

الذاكرة والبرامج الثابتة مع البرامج الثابتة المثبتة مسبقًا: يحتوي GE IS200BICIH1ACA على برنامج ثابت مضمن يحمل البرامج الثابتة المثبتة مسبقًا في المصنع. تم استخدام هذه البرامج الثابتة خصيصًا لدعم البطاقة للعمل في نظام التحكم في التوربينات Mark VI. لذلك لا ينبغي برمجتها مرة أخرى أو إخراجها؛ في حالة كسرها، يجب استبدال البطاقة بأكملها.

تثبيت

تصاعد: تحتوي البطاقة على موصلين ينزلقان داخل فتحة البطاقة الموجودة على اللوحة الإلكترونية للنظام الموجودة في الجزء الخلفي من البطاقة. سيضمن هذا التثبيت اتصالاً مستقرًا بنظام التحكم.

التشغيل:يجب توصيل GE IS200BICIH1ACA بمصدر طاقة 5 فولت تيار مستمر.

محطات الميدان: تدمج البطاقة كتلة طرفية مكونة من 24 نقطة لتوصيل الأسلاك الميدانية لتسهيل تطبيقات الإدخال/الإخراج الميدانية المختلفة.

Coإعدادات: يجب ضبط مفاتيح التوصيل على الإدخال/الإخراج الضروري (للتكامل: الجهد الكهربي أو 4-20 مللي أمبير).

نطاق التطبيق

Pقوة لانتجيل صn: أنظمة التحكم في التوربينات (الغاز والبخار)، والتي تتطلب التواصل السلس لنظام التحكم مع الأجهزة الخارجية.

التحكم في العملية: GE IS200BICIH1ACA في القطاعات الصناعية، هناك طلب على المراقبة والتحكم في الوقت الحقيقي.

طاقة: أنظمة توليد وتوزيع الطاقة المستخدمة للتعامل مع أعمال التوربينات والتحكم في المولدات.

استكشاف الأخطاء وإصلاحها

تحقق من مؤشرات LED: مؤشر LED الخاص بـ IMOK باللون الأخضر إذا لم يكن مؤشر  IMOK LED مضاءً، فهذا يعني أنه لا يتم إمداد البطاقة بالطاقة أو أن البطاقة معيبة. إذا كان مؤشر LED يومض أو باللون الأحمر، فمن المحتمل أن تكون هناك مشكلة في الاتصال أو المكونات الداخلية للبطاقة.

تحقق من مصدر الطاقة: تأكد من أن مصدر الطاقة 5V DC مستقر ومتصل بشكل صحيح.  أي تقلبات أو انقطاع للتيار الكهربائي سوف يؤثر على تشغيل البطاقة.

فحص الأسلاك الميدانية:افحص الكتلة الطرفية المكونة من 24 نقطة للتأكد من عدم وجود أسلاك مفككة أو منفصلة. تأكد من أن الأسلاك تتوافق مع تكوين الإدخال/الإخراج.

تحقق من إعدادات العبور:عند استخدام الجهاز لأول مرة، تحقق مرة أخرى من مفتاح التوصيل للتأكد من أن الإدخال/الإخراج (للجهد الكهربي أو 4-20 مللي أمبير) تم تكوينه بشكل صحيح.

استبدل اللوحة:إذا تعرض أي من هذه المكونات الرئيسية الموجودة على البطاقة للتلف، فليس لديك خيار سوى استبدال اللوحة بأكملها ولا يمكنك إعادة برمجتها.
