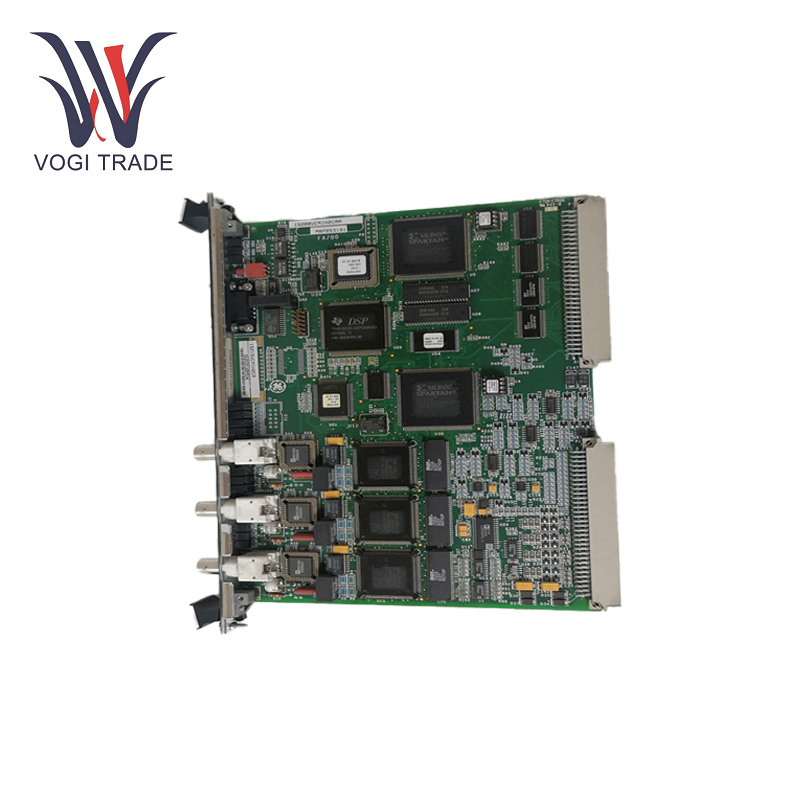

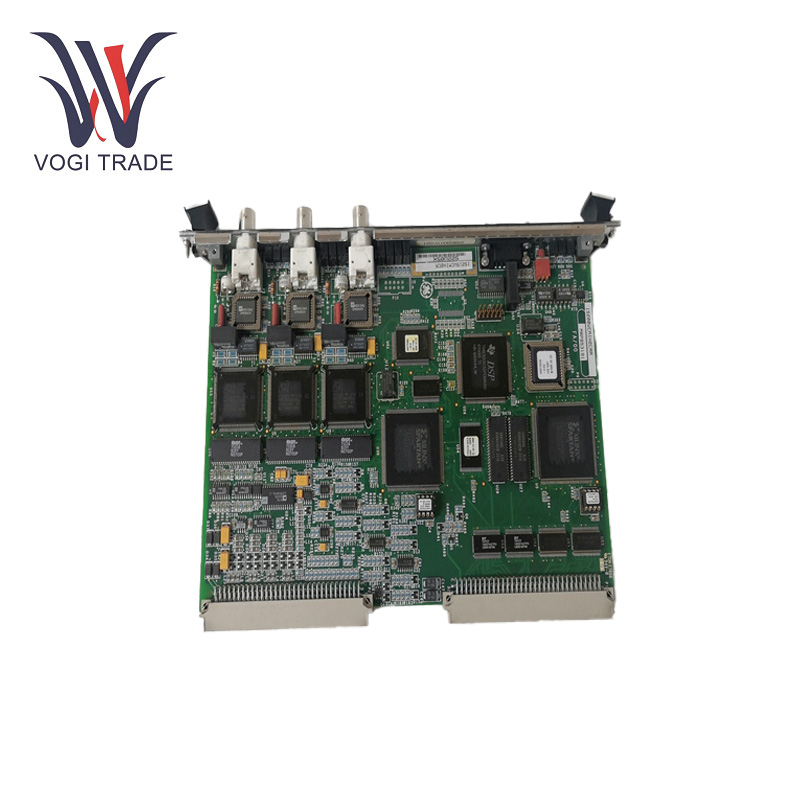

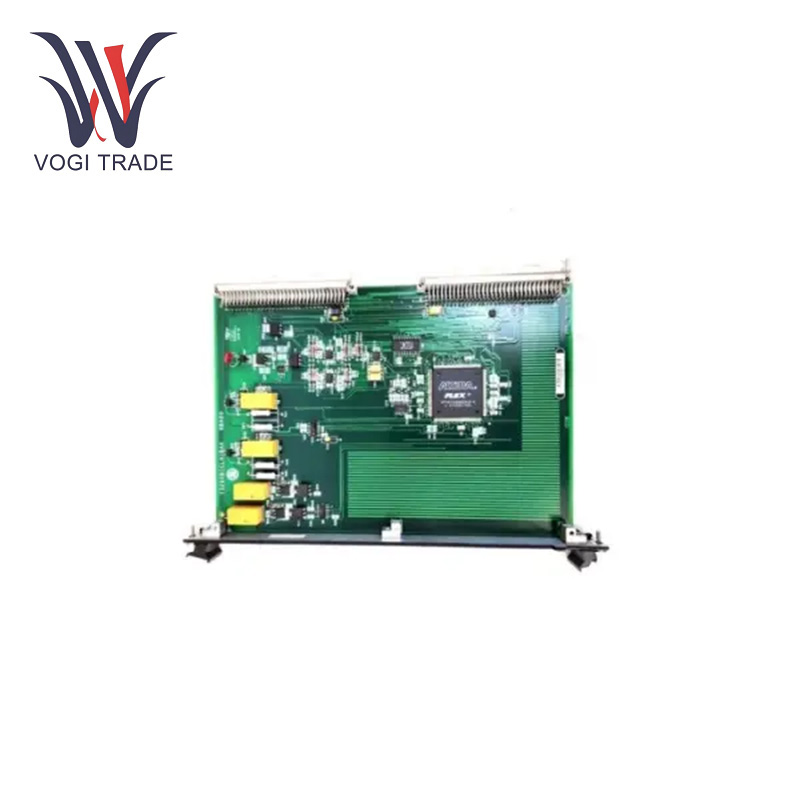

العلامة التجارية: جي ايالوصف: لوحة واجهة الجسر/المصدرالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 9مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IS200BICLH1BBA هي بطاقة واجهة مصممة لنظام التحكم في التوربينات GE Mark VI SPEEDTRONIC. يوفر الاتصال بين نظام التحكم في التوربينات والأجهزة الخارجية، ويدعم اتصال RS-232C لتبادل البيانات.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS200BICLH1BBA |
| رقم الطلب |
IS200BICLH1BBA |
| كتالوج |
مارك السادس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8479909090 |
| البعد |
35 سم * 35 سم * 5 سم |
| البعد التعبئة |
37cm*37cm*7cm |
| وزن |
1.2 كجم |
معلمات التشغيل
جهد إمداد الطاقة: يعمل IS200BICLH1BBA على مصدر طاقة 5 فولت تيار مستمر.
حساسية المدخلات والمخرجات: تدعم اللوحة تكوينات الإدخال والإخراج المرنة، بما في ذلك الجهد الكهربي (VIN) وإشارات 4-20 مللي أمبير، مما يسمح بالتكامل مع الأجهزة والأنظمة الخارجية المختلفة.
نطاق درجة حرارة التشغيل: -20 درجة مئوية إلى +60 درجة مئوية.
مستوى الحماية: تم تصميم IS200BICLH1BBA للبيئات الصناعية، مما يضمن أداءً موثوقًا به في تطبيقات التحكم في التوربينات داخل قطاعي توليد الطاقة والقطاعات الصناعية.
المعلمات التفصيلية الأخرى: تتميز اللوحة بأربعة مرحلات لإدارة إشارات التحكم أو الإنذارات أو وظائف النظام الأخرى. ويتضمن أيضًا جهاز ذاكرة تسلسلي 1024 بت يحافظ على معرف اللوحة ومعلومات المراجعة.
ميزات المنتج
الاتصال عبر RS-232C: تدعم البطاقة الاتصال عبر RS-232C. فهو يسمح بتبادل البيانات مع الأجهزة الخارجية مثل أنظمة القيادة وأجهزة التحكم وأنظمة المراقبة.
واجهة لمحرك سلسلة الابتكار:تعمل GE IS200BICLH1BBA كواجهة بين لوحة Bridge Personality Interface ومحرك سلسلة Innovation، مما يسهل التحكم والمراقبة بسلاسة.
تكوين الإدخال/الإخراج المرن: يمكن لـ GE IS200BICLH1BBA التعامل مع أنواع مختلفة من الإشارات بالإضافة إلى مدخلات الجهد (VIN) أو إشارات 4-20 مللي أمبير. يوفر هذا أيضًا واجهة لمجموعة متنوعة من الأجهزة الخارجية للتحكم في عمليات التوربينات ومراقبتها.
أربعة مرحلات مدمجة: عادةً ما تكون إشارة التحكم التي يمكنها تشغيل المصباح الكهربائي عبارة عن مرحل مدمج. من جنرال إلكتريك IS200BICLH1BBA. ضمن تطبيق التحكم في التوربينات، يوفر إدراج المرحلات للبطاقة تنوعًا إضافيًا من حيث الاتصال بالأنظمة الخارجية.
10جهاز ذاكرة 24 بت: يوجد على البطاقة جهاز ذاكرة تسلسلي 1024 بت يُستخدم لتخزين المعلومات المهمة، مثل معرف اللوحة ومعلومات المراجعة. تعمل قدرة ذاكرة البطاقة على تسهيل معرفة حالة البطاقة وحل المشكلات المتعلقة بها.
مدخلات أجهزة الاستشعار RTD: تأتي اللوحة مزودة بأربعة مدخلات مستشعر RTD (كاشف درجة حرارة المقاومة)، والتي تعتبر ضرورية لعمليات مراقبة درجة الحرارة والتحكم فيها، مما يجعلها ضرورية لتشغيل التوربينات.
كتلة المحطة الطرفية: محطة كتلة طرفية مكونة من 24 نقطة للأسلاك الميدانية تسهل الروابط إلى الأجهزة/أجهزة الاستشعار الخارجية لعمليات الإدخال/الإخراج.
التكامل الأصلي مارك السادس: يوفر توافق GE IS200BICLH1BBA مع نظام Mark VI تكاملًا سلسًا مع نظام التحكم في التوربينات Mark VI، مما يضمن إمكانية تشغيل GE IS200BICLH1BBA بانسجام مع مكونات Mark VI الأخرى.
دعم Simplex وTMR: تدعم البطاقة تكوينات Simplex وTMR، مما يسمح بمستويات مختلفة من التكرار والموثوقية في النظام.
تثبيت
توافق الفتحة: تم تصميم GE IS200BICLH1BBA ليتم تثبيته في الفتحة 5 لحامل VME. الموضع الصحيح لتثبيت البطاقة في الفتحة الصحيحة.
موصلات البطاقة: تتصل البطاقة باللوحة الإلكترونية المعززة باستخدام موصلين، P1 وP2، مما يوفر التوصيلات اللازمة لنظام التحكم في التوربين.
تكامل الموصل: تحتوي وحدة PIM هذه على لوحة أمامية فارغة بها مشابك، كما هو موضح، للتركيب والتثبيت، بالإضافة إلى شعار ge ورقم اللوحة.
نطاق التطبيق
الأتمتة الصناعية: يستخدم عادة في المصانع للتحكم في خطوط الإنتاج. ويمكنه التحكم في سيور النقل، والأذرع الآلية، وأدوات التشغيل الآلي بسرعة ودقة أكبر، مما يؤدي إلى تحسين كفاءة الإنتاج وجودة المنتج. في حالة مصنع تجميع الإلكترونيات، على سبيل المثال، فإنه يتولى تنسيق أذرع الالتقاط والوضع الآلية، على سبيل المثال، مع أحزمة النقل (لوضع المكونات في المكان المناسب).
توليد الطاقة: يشمل استخدام أنظمة التحكم في محطات الطاقة المولدات التوربينية، ومنظمات الجهد، وأنظمة توزيع الطاقة، وما إلى ذلك. وهذا يساعد على استقرار توليد الطاقة وتوصيلها إلى الشبكة. على سبيل المثال، في محطة طاقة الرياح، يمكن تغيير ميل شفرات التوربين استجابة للتغيرات في سرعة الرياح واتجاهها، من أجل زيادة إنتاج الطاقة إلى الحد الأقصى.
قطاع النفط والغاز: تقوم بإدارة المضخات والضواغط والصمامات في المصافي ومنصات الحفر. تسمح صلابتها بالعمل في الظروف القاسية، مثل الضغط العالي والسوائل المسببة للتآكل والبيئات المتفجرة، مما يمنع الفشل الكارثي للآلات ذات المهام الحرجة. وفي منصة النفط البحرية، فإنه يتحكم في تدفق النفط الخام والغاز إلى الأنابيب؛ منع التسربات، والمساعدة في الحفاظ على الضغط الأمثل.
استكشاف الأخطاء وإصلاحها
مؤشر إيموك LED: تأتي البطاقة مزودة بمؤشر LED الخاص بـIMOK الذي يشير إلى حالة تشغيل البطاقة. يسمح مؤشر LED للمستخدم بالتحقق بسرعة مما إذا كان كل شيء على ما يرام في البطاقة أم أن هناك شيئًا لا يعمل بشكل صحيح، لذلك قد يكون من الأسهل استكشاف الأخطاء وإصلاحها.
