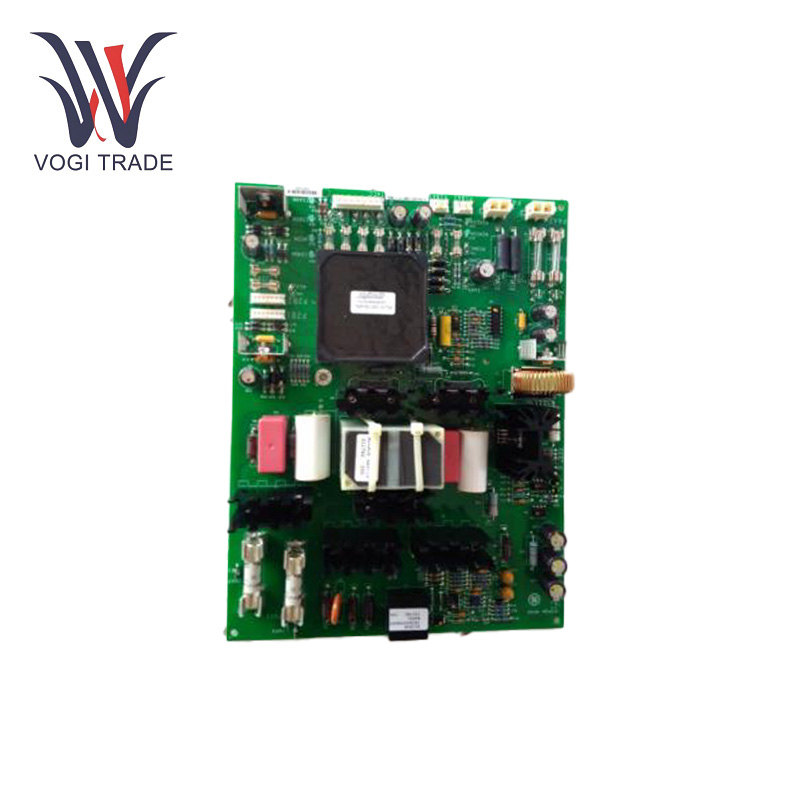

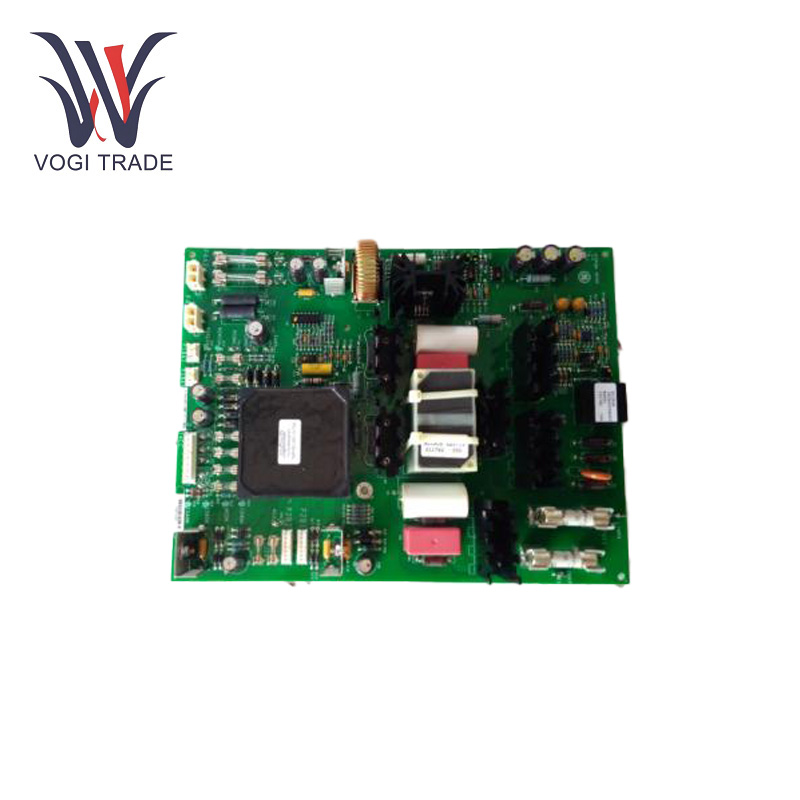

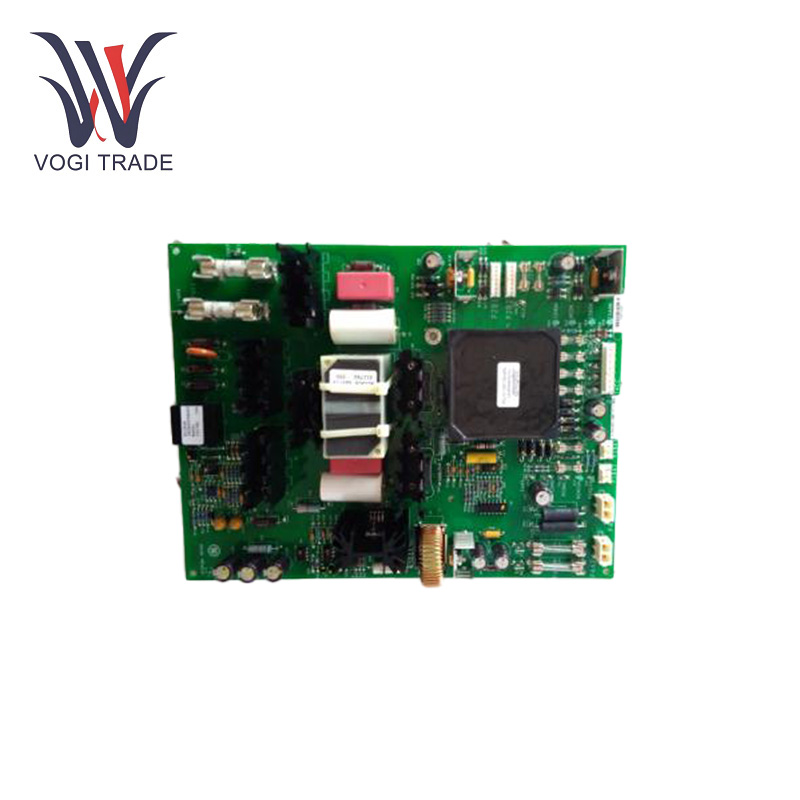

غي IS200BPIAG1AEB

معلمات التشغيل

Pجهد إمداد الطاقة: 5 فولت تيار مستمر

حساسية المدخلات والمخرجات: يتعامل مع محرك البوابة وإشارات خطأ التحويل وبيانات التطبيق من لوحة BPIA

نطاق درجة حرارة التشغيل: -15 درجة مئوية إلى +55 درجة مئوية

مستوى الحماية: حماية من الدرجة الصناعية؛ حساسة للكهرباء الساكنة، وتتطلب معالجة دقيقة

الموصلات: موصلات مختلفة لاتصالات الإشارة والطور، بما في ذلك 6 موصلات رأسية ذكرية وموصلات مثبتة لوصلة التيار المستمر وإشارات استشعار الطور

ميزات إضافية: تتضمن ذاكرة 1024 بت، ومكونات إلكترونية متنوعة مثل الترانزستورات والمقاومات

ميزات المنتج

واجهة النظام: تعمل البطاقة كجسر بين BPIA/BPIB TYPE المتصل بمحرك سلسلة الابتكار أثناء توفير الاتصال وتلبية احتياجات التوربين.

التعامل مع الإشارة:  تدير GE IS200BPIAG1AEB إشارات محرك البوابة وإشارات أخطاء التحويل وبيانات التطبيق من وإلى لوحة BPIA.

الإدخال/الإخراج: توفر اللوحة إشارات استشعار الطور، وإشارات وصلة التيار المستمر، والإشارات الإيجابية والسلبية، وهي تعمل على إشارات الجهد، والإشارات الحالية، وإشارات الخطأ والعديد من الإشارات الأخرى المشابهة.

الموصلات:ستة موصلات دبوس رأسية ذكر لاتصالات المرحلة A وB وC IGBT. خمسة موصلات قابلة للتثبيت لاستشعار إشارات المرحلة A وB وC وDC (+) و(-).

جهاز ذاكرة 1024 بت: يحتوي GE IS200BPIAG1AEB أيضًا على جهاز ذاكرة تسلسلية 1024 بت يقوم بتخزين معرف اللوحة ومعلومات المراجعة. ويساعد ذلك في الصيانة واستكشاف الأخطاء وإصلاحها لتحديد البطاقة.

الاتصال الأساسيr: تتصل اللوحة بحامل VME باستخدام هذا الموصل.

موصلات أخرى: علاوة على ذلك، يحتوي GE IS200BPIAG1AEB على إجمالي سبعة موصلات على اللوحة تتضمن محرك البوابة ودبابيس إشارة الاستشعار.

المكونات الرئيسية: تحتوي هذه البطاقة على ثلاثة محولات، وستة ترانزستورات، وتسعة مصفوفات شبكة مقاومة، مما يشكل وظائف معالجة الإشارة والتحكم في النظام.

حساس للكهرباء الساكنة: GE IS200BPIAG1AEB عبارة عن لوحة حساسة للكهرباء الاستاتيكية، والتي يمكن أن تتلف بسبب التفريغ الكهروستاتيكي (ESD)، وبالتالي يجب التعامل معها بحذر. لذلك يلزم التأريض الجيد واحتياطات التعامل أثناء التثبيت والصيانة.

الحماية الصناعية:نظام الحماية الصناعية الحاصل على براءة اختراع والمتخصص في التحكم في التوربينات في محطات توليد الطاقة.

تثبيت

سلوالتوافق:يتم تثبيت GE IS200BPIAG1AEB غالبًا على حامل VME في فتحة مخصصة للواجهات بين نظام CS3000 والأجهزة الأخرى.

تعريف: تحتوي اللوحة على واجهة بها ملصقات وعلامات تعريف لتسهيل عملية التثبيت.

نطاق التطبيق

الأتمتة الصناعية: يستخدم GE IS200BPIAG1AEB على نطاق واسع للتحكم في خطوط الإنتاج في المصانع. ويمكنه الإشراف على وظائف سيور النقل، والأذرع الآلية، وأدوات التشغيل الآلي، مما يؤدي إلى تحسين الكفاءة وجودة المنتج.

توليد الطاقة: تشمل التطبيقات المحتملة التحكم في توربينات المولدات ومنظمات الجهد ومحطات الطاقة في نظام إمداد الطاقة. ويساعد ذلك على ضمان توليد الطاقة بشكل مستقر وتوصيلها إلى الشبكة.

النفط أالغاز الثاني: يقوم بتوجيه المضخات والضواغط والصمامات في المصافي ومنصات الحفر. إنها قادرة على العمل في الظروف القاسية، بما في ذلك البيئات ذات الضغط العالي والخطرة أو المسببة للتآكل أو المتفجرة.

استكشاف الأخطاء وإصلاحها

مؤشرات LED:تحقق من مؤشر LED الخاص بـIMOK لمعرفة الحالة التشغيلية. إذا كان مؤشر LED مطفأ أو يومض، فقد تكون هناك مشكلة في الاتصال أو الطاقة.

سلامة الاتصال: تأكد من أن جميع الموصلات، بما في ذلك الموصلات P1 والموصلات المثبتة، محكمة وغير تالفة.

مزود الطاقة: تأكد من تغذية اللوحة بمصدر الطاقة المناسب بقدرة 5 فولت تيار مستمر.

يقولالتحقق النهائي:تحقق من SignalTraverse من خلال التشخيص للتأكد من صحة إرسال الإشارة واستقبالها بين نظام التحكم ومحرك الأقراص.

اختبار الذاكرة: التحقق من أن ذاكرة الجهاز بسعة 1024 بت تعمل بشكل صحيح. عادةً ما تتم الإشارة إلى الأخطاء التي تتطلب استبدال اللوحة من خلال البيانات الفاسدة أو التي لا يمكن الوصول إليها.

العوامل البيئية: تأكد من أن اللوحة تعمل ضمن الظروف البيئية المثالية، مثل درجة الحرارة والرطوبة، على سبيل المثال.
