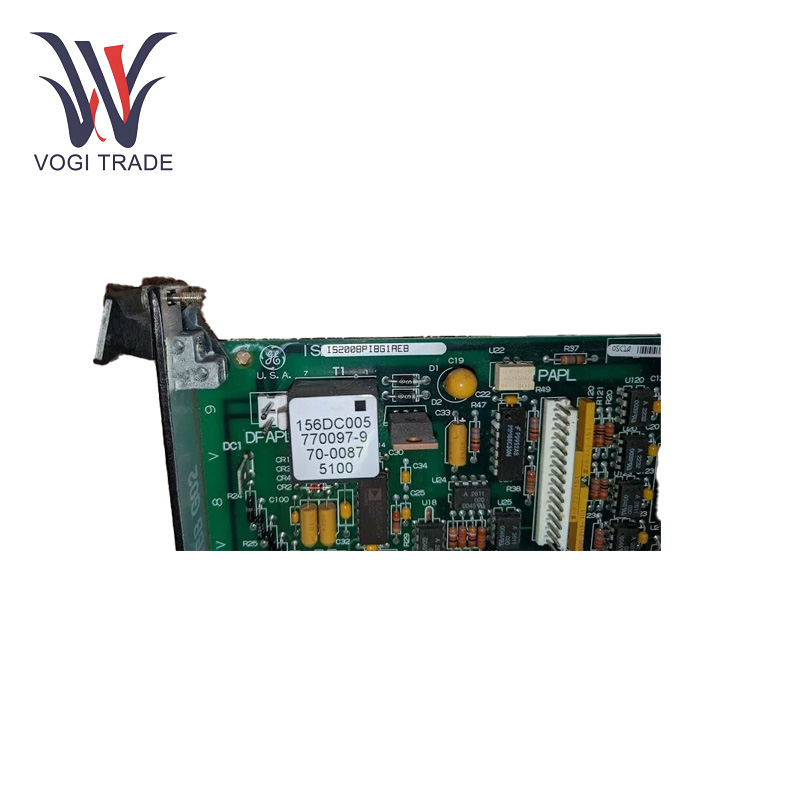

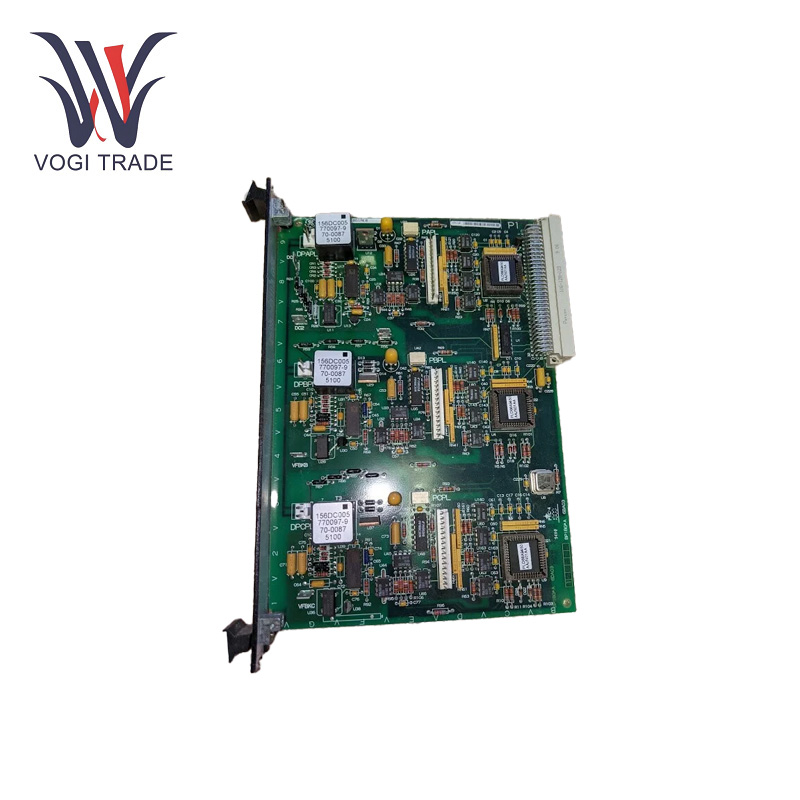

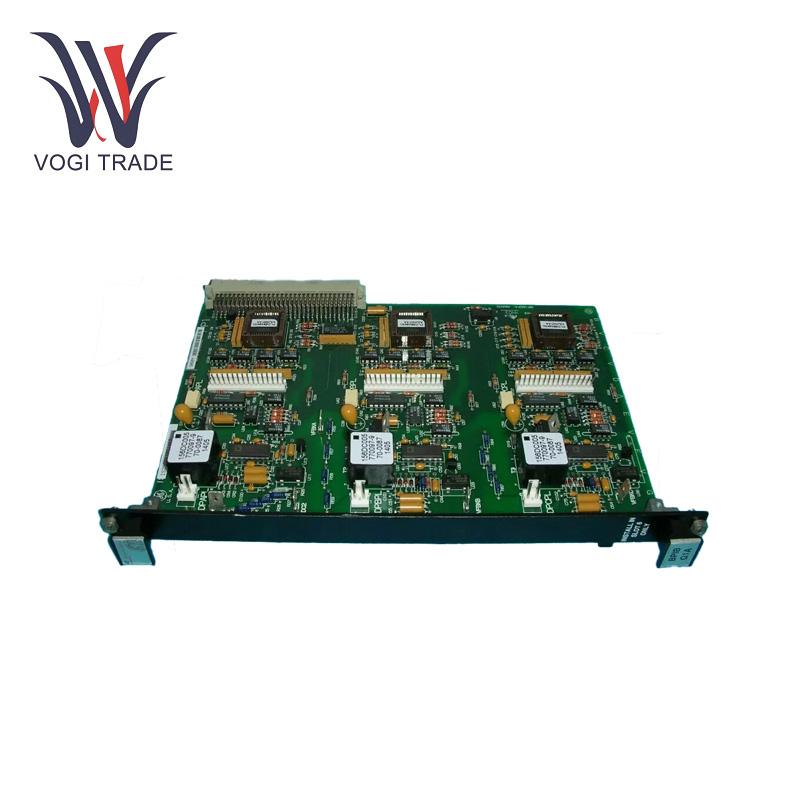

العلامة التجارية: جي ايالوصف: لوحة واجهة شخصية الجسرالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 12مصطلح الدفع: تي / تيميناء الشحن: شنتشنيمكن لـ GE IS200BPIBG1AEB التقاط الأخطاء من لوحات تشغيل البوابة، وتحذير وحدات المعالجة ذات الصلة، كما أنها تتمتع بالتحكم في الأخطاء لكل مرحلة ولكل بوابة.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS200BPIBG1AEB |
| رقم الطلب |
IS200BPIBG1AEB |
| كتالوج |
مارك السادس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8479909090 |
| البعد |
40 سم * 20 سم * 5 سم |
| البعد التعبئة |
42 سم * 22 سم * 7 سم |
| وزن |
1.2 كجم |
معلمات التشغيل
وظيفية اختصار / اختصار: ببيب.
ردود فعل جهد وصلة التيار المستمر - نطاق VCO: 0-20 ميجا هرتز.
مدخلات الطاقة: 17.7 فولت تيار متردد و5 فولت تيار مستمر.
محرك IGBTايه، دخل الطاقة، معزول 5 فولت تيار مستمر كحد أقصى= 500 مللي أمبير.
درجة حرارةنطاق التشغيل: درجة مئوية إلى 60 درجة مئوية.
نطاق درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية.
نطاق الرطوبة: من 5% إلى 95%.
ميزات المنتج
التقاط الأخطاء والإبلاغ عنها: يمكن لـ GE IS200BPIBG1AEB أيضًا التقاط الأخطاء التي اكتشفتها لوحات تشغيل البوابة. كما أنه يحذر وحدات المعالجة المرتبطة بمعلومات الخطأ. تحتوي أيضًا في كل مرحلة على التحكم في أخطاء السائقين لكل بوابة ومزلاج لكل بوابة. سيتم الإبلاغ عن الأخطاء المغلقة المرتبطة بدائرة التشغيل على خط خطأ المرحلة P الذي يتم تشغيل IGBT المجاور له.
بوابةسائق: تم تجهيز IS200BPIBG1AEB بمصدر إمداد معزول 5 VDC للإشارات المنطقية التي تنتقل من أو إلى لوحة محرك البوابة المتصلة. يتم اشتقاق هذا الجهد المنفصل من تغذية 17.7 فولت تيار متردد، مما يسمح بزيادة استقرار نقل الإشارة والقدرة على مقاومة التداخل.
تثبيت
GE IS200BPIBG1AEB عبارة عن حامل من النوع VME. يسهل موصل P1 الموجود على الحافة الخلفية للوحة توصيله بالحامل. تحتوي اللوحة الأمامية الضيقة على مشابك لإبقاء اللوحة في مكانها على حامل VME. تتميز اللوحة أيضًا بستة موصلات للتوصيل بمختلف لوحات IGBT، بالإضافة إلى خمسة موصلات مثبتة خلف اللوحة الأمامية لاستشعار إشارات المرحلة A، والمرحلة B، والمرحلة C، ووصلة DC الإيجابية، ووصلة DC السلبية.
استكشاف الأخطاء وإصلاحها
لا يوجد إخراج للإشارة: إذا لم يكن هناك خرج إشارة من GE IS200BPIBG1AEB فيجب علينا اتخاذ الخطوة الأولى وهي التحقق من موصل P1 الذي يربط جزءًا من IS200BPIBG1AEB بآخر، سواء تم إدخاله بطريقة صحيحة وعدم فقدانه أو تلفه. بعد ذلك، تأكد من أن مصدر الطاقة يصدر الجهد المناسب. إذا كان مصدر الطاقة والاتصال طبيعيين، فمن المحتمل أن تكون دائرة تكييف الإشارة الداخلية قد تعطلت عند هذه النقطة، ويجب استبدال اللوحة أو إصلاحها بواسطة متخصص.
بعض المشكلات التي لم يتم تحديد السبب فيها بوضوح - معرفة ما إذا كانت لوحات تشغيل البوابة المرفقة تعمل أم لا؛ إذا أظهرت اللوحة إشارة خطأ بدون سبب واضح NABER_NOTIFICATION GE IS200BPIBG1AEB - قد تتسبب لوحات Gate Driver في بعض الأحيان في حدوث خطأ IS200BPIBG1AEB. تحقق أيضًا من أجهزة EPLD الموجودة على اللوحة. ومع ذلك، إذا كانت هناك مشكلة في برمجة EPLD أو تشغيل EPLD، فقد تظهر أيضًا مؤشرات خطأ غير مناسبة.
ارتفاع درجة الحرارة: في حالة ارتفاع درجة حرارة GE IS200BPIBG1AEB، تحقق من تبديد الحرارة بشكل جيد وعدم وجود انسداد في بيئة التهوية حول اللوحة في البداية. ثم، تحقق مما إذا كان جهد مصدر الطاقة مستقرًا جدًا.
نطاق التطبيق
يتم استخدام GE IS200BPIBG1AEB بشكل شائع في التحكم بتوربينات الغاز، خاصة في أنظمة مثل Mark VI. تتحكم اللوحة في محرك IGBT لتوربينات الغاز، وهو أمر بالغ الأهمية بشكل خاص لبدء تشغيل توربينات الغاز ويعمل على تحسين أداء وموثوقية أنظمة توليد الطاقة لتوربينات الغاز.
أنظمة التوربينات البخارية: ينطبق أيضًا على أنظمة التحكم في التوربينات البخارية. يتم استخدام IS200BPIBG1AEB في التوربينات البخارية لتكييف الإشارة ومراقبة الأخطاء لجسر محرك IGBT، الذي يتحكم في تشغيل التوربين البخاري من خلال تحسين أدائه من خلال التحكم في السرعة والطاقة.
مجموعات القيادة الآلية لتوربينات الرياح: تعد GE IS200BPIBG1AEB جزءًا من سلسلة Mark VI التي لها تطبيقات في مجموعات المحركات الآلية لتوربينات الرياح. وتشارك في التحكم وإدارة تحويل طاقة توربينات الرياح وأنظمة القيادة، مما يضمن التشغيل السلس وتوليد الطاقة الفعال لتوربينات الرياح.
