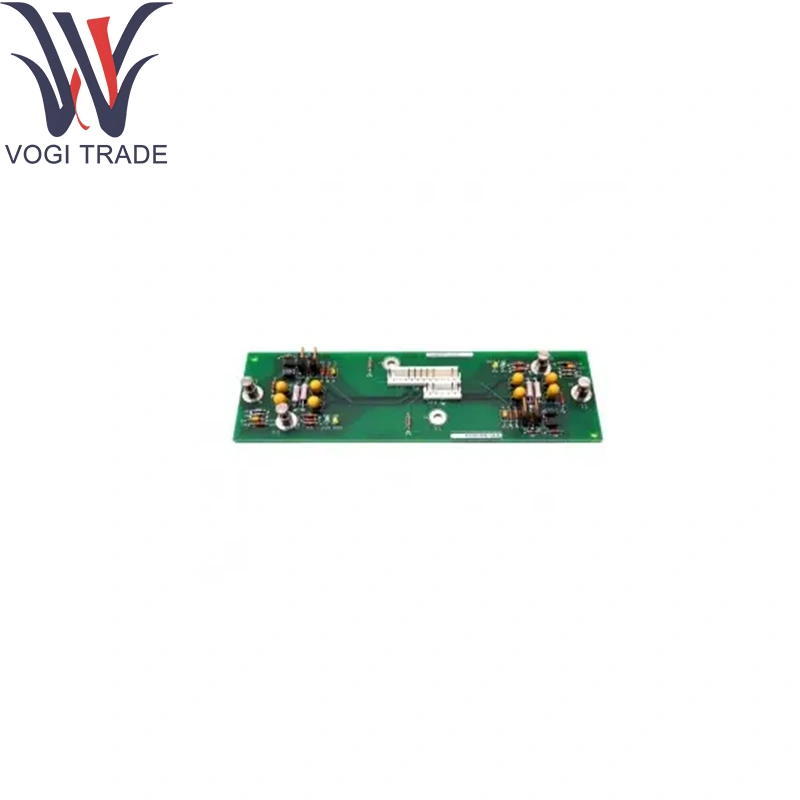

GE IS200DAMCG1A

المعلمات الفنية

الوظيفة: مضخم محرك البوابة وواجهة واحدة من طور IGBT

تطبيق الوحدة: GE IS200DAMCG1A

تصنيف الإطار: 250 محركات سلسلة الابتكار

وحدة IGBT: PowerRex CM400HA-28H (جهاز أعلى وواحد أقل لكل لوحة)

مدخلات تزويد الطاقة: ± 15 V DC / –7.5 V DC Rails من حامل التحكم

مخرجات محرك الأقراص: 2 × قنوات محرك البوابة المعزولة عبر واجهة GE IS200DAMCG1A

مصابيح LED: 4 لكل لوحة (DS1/DS2 Yellow لحالة القيادة ؛ DS3/DS4 Green للحصول على إشارة خالية من الأخطاء)

الموصلات:

التزاوج الخلفي إلى واجهة شخصية جسر IS200BPIA

محطات من نوع اللوحة الأمامية لتسخير بين الوحدات

الحماية والعزل:

عزل البوابة الجلفانية> 1 كيلو فولت

قفل Under-/Over-Voltage على مستلزمات Gate-Drive

شبكات القمع العابرة المدمجة في GE IS200DAMCG1A

وظيفة المنتج

GE IS200DAMCG1A يضخّم نبضات التحكم منخفضة المستوى إلى إشارات بوابة عالية الجودة للـ IGBTs. تراقب بنشاط ظروف القيادة والخطأ من خلال التشخيصات على متن الطائرة ، مما يتيح GE IS200DAMCG1A لحماية كل من أشباه الموصلات الإلكترونيات والطاقة من خلال العزلة المتكاملة ، قفل الجهد ، وشبكات القمع العابر

وحدات دعم الأساسية

واجهة شخصية الجسر (BPIA):

لوحة IS200BPIA التي تتحكم في منطق التحكم في لوحات GE IS200DAMCG1A المتعددة

التحكم في وحدة المعالجة المركزية: CPU:

وحدة تحكم سلسلة الابتكار تصدر أوامر GATE-DRIVE عبر GE IS200DAMCG1A

تجميعات IGBT:

الوحدات النمطية المرحلة CM400HO-28H التي يقودها GE IS200DAMCG1A

مكونات التمديد

مجموعات تسخير:

كابلات متعددة الأزواج مسبقة تنتهي في GE IS200DAMCG1A المحطات

تجميعات LED الغيار:

حزم الاستبدال (DS1 - DD4) للتشخيصات GE IS200DAMCG1A

وحدات كبت عابرة:

لوحات RC القابلة للاستثارة ميدانية متوافقة مع GE IS200DAMCG1A

أجهزة التثبيت:

إكسسوارات VME للتثبيت الآمن لـ GE IS200DAMCG1A

دعم البرمجيات

إعدادات:

لا توجد معلمات محلية للمنطق المحلية التي تم تعيينها بواسطة وحدة تحكم ؛ GE IS200DAMCG1A يعمل كواجهة سلبية

التشخيص:

Fault indicators from GE IS200DAMCG1A routed to controller via BPIA

الوثائق:

إجراءات التثبيت المغطاة في دليل GEI-100262A (القسم 5.3: تكامل GE IS200DAMCG1A)
