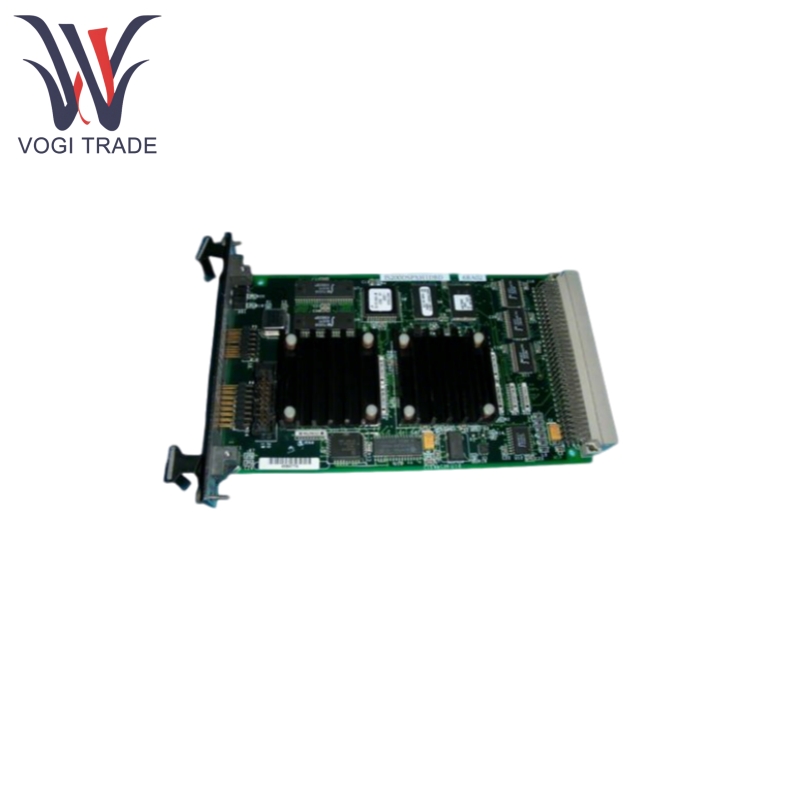

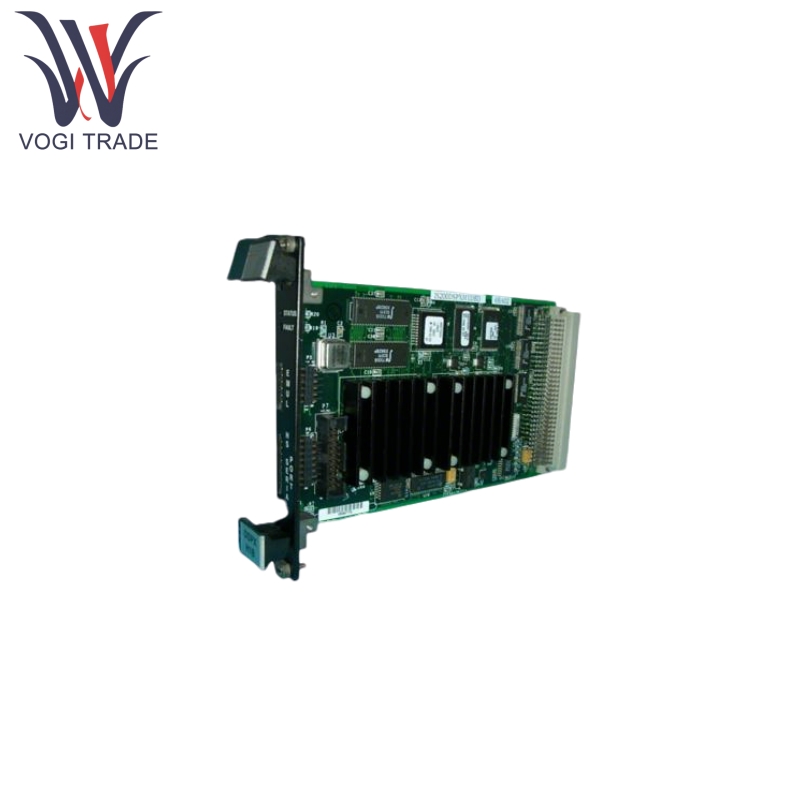

GE IS200DSPXH1DBD

ميزات المنتج

يمكن تزويد GE IS200DSPXH1DBD بمعالج إشارة رقمي مخصص قوي يوفر قوة الحوسبة الفاصلة وسرعات الساعة العالية.

تتمثل وظيفتها الأساسية في الحصول على الإشارات وحالةها وتحليلها من أجهزة استشعار الاهتزاز مثل مقاييس التسارع وأجهزة استشعار السرعة وأجهزة استشعار التيار الدوامة.

تقوم GE IS200DSPXH1DBD بتحويلات فورييه السريعة (FFT) لتحويل إشارات اهتزاز المجال الزمني إلى إشارات مجال التردد لتحديد الترددات المميزة (على سبيل المثال ، عدم التوازن الدوار ، اختلال ، أخطاء تحمل ، ترددات مرور الشفرة ، إلخ).

تتيح GE IS200DSPXH1DBD منطق حماية الاهتزاز (على سبيل المثال ، مقارنة النقطة المحددة ، الإنذارات ، الرحلات) ، وتلبية عادة متطلبات المعايير مثل API 670. يمكن معالجة قنوات متعددة من إشارات الاهتزاز.

يمكن لـ GE IS200DSPXH1DBD معالجة إشارات مرجع RPM (KeyPhasor) لأخذ العينات المتزامنة وتتبع الطلبات وقياس الطور. يدعم معدلات أخذ العينات المرتفعة لالتقاط أشكال الموجة الاهتزازية بدقة.

يتواصل مع وحدة تحكم المضيف (على سبيل المثال IS200erBH) في رف Mark VI عبر ناقل VME64 أو VME32 لتلقي الأوامر ، وتكوين المعلمات وتحميل نتائج المعالجة/حالة الإنذار.

GE IS200DSPXH1DBD يحتوي على ذاكرة الوصول العشوائي (لمعالجة البيانات) و ROM/Flash (للتخزين البرامج الثابتة/البرنامج). لقد أدت المؤشرات إلى إظهار حالة الطاقة وحالة التشغيل وحالة الخطأ وحالة الاتصال.

يمكن لـ GE IS200DSPXH1DBD تلقي إشارات مستشعر الاهتزاز وإشارات KeyPhasor عبر موصلات عالية الكثافة على متن الطائرة (مثل D-Sub أو نوع DIN).

المنتج باستخدام المبدأ

GE IS200DSPXH1DBD مدخلات إشارة هي إشارات من أجهزة استشعار الاهتزاز المثبتة على التوربينات ، وكذلك إشارة مرجع KeyPhasor RPM ، والتي يتم توصيلها عبر الكابلات المخصصة لموصلات I/O في مقدمة اللوحة.

GE IS200DSPXH1DBD تكييف إشارة هي الدوائر الأمامية التناظرية على متنها والتي تشرح إشارات الإدخال الضعيفة ، بما في ذلك التصفية (مضادة للتخليص) ، والتضخيم/التوهين (ضبط الكسب) ، وإثارة مستشعر IEPE (إذا كان ذلك ممكنًا). يتم تحويل الإشارة التناظرية المشروطة إلى إشارة رقمية بواسطة محول عالي السرعة ، عالي الدقة التناظرية إلى الرقمية (ADC).

يتم تغذية GE IS200DSPXH1DBD Digital Signal إلى قلب DSP على متن الطائرة ، والذي يؤدي الخوارزميات الأساسية لتحليل FFT لإشارة الاهتزاز وحساب طيف التردد (السعة ، المرحلة). تتم معالجة إشارة keyphasor لحساب سرعة الدوران وزاوية الطور لأخذ العينات المتزامنة (تحليل الطلب).

يحسب قيم الاهتزاز الكلية (الذروة ، RMS ، PK-PK) ، وسعات خاصة بالنطاق ، والمراحل ، والمقارنة بنقاط الإنذار المحدد للمستخدم ونقاط الرحلة. يمكن إجراء خوارزميات تشخيصية متقدمة أخرى.

يتم نقل نتائج معالجة DSP (بيانات الطيف ، حالة الإنذار ، حالة الرحلة ، قيم العملية ، إلخ) عبر ناقل VME إلى وحدة تحكم رئيسية (على سبيل المثال ، IS200erBH) في رف Mark VI.

تتفاعل وحدة تحكم المضيف وهي مسؤولة عن تكوين معلمات لوحة DSPX (معدل العينة ، والكسب ، ونقاط مجموعة الإنذار ، وإعدادات التصفية ، إلخ). تلقي البيانات المصنعة ومعلومات الحالة من لوحة DSPX. يدمج بيانات الاهتزاز وأجهزة الإنذار وسجلات الأحداث في جميع أنحاء نظام Mark VI HMI/التحكم (على سبيل المثال ، cimplicity ، أدوات مراجعة المشغل والتشخيص.

معلمة المنتج

التفاصيل التالية هي GE IS200DSPXH1DBD لوحة التحكم في معالج الإشارة الرقمية

عادة ما يدعم 8 أو أكثر من قنوات إشارة الاهتزاز/العملية (على سبيل المثال ، 8 اهتزاز + 2 مفتاح)

يقبل إشارات الجهد من مقاييس التسارع IEPE ، مستشعرات السرعة ، مضخمات مسبار الدوامة الحالية

ADC عالية الدقة (عادة 16 بت أو أعلى)

معدل عينة مرتفع ، يصل إلى عشرات KHz أو أكثر ، اعتمادًا على التكوين وعدد القنوات

ربح قابل للبرمجة لاستيعاب حساسيات أجهزة الاستشعار المختلفة (على سبيل المثال ± 1V ، ± 5V ، ± 10V)

عادة 1-2 قنوات لرجال RPM/المرحلة (تقبل نبضات TTL/24V)

الواجهة الرئيسية: حافلة VME64/VME32 (موصل P1/J1)

الجهد: +5VDC (التيار الكهربائي) ، ± 12VDC أو ± 15VDC (يمكن استخدامه في الواجهة الأمامية التناظرية أو الإثارة المستشعر)

استهلاك الطاقة: عادة في حدود 15 واط

درجة حرارة التشغيل: المعيار الصناعي ، عادة 0 درجة مئوية إلى +60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) أو أوسع

درجة حرارة التخزين: عادة -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)

الرطوبة: تلبي المتطلبات البيئية الصناعية (على سبيل المثال ، من 5 ٪ إلى 95 ٪ من غير الولادة)

تصنيف الحماية: مصمم للتثبيت في حاوية مارك السادس ، مما يوفر IP20 أو حماية مكافئة
