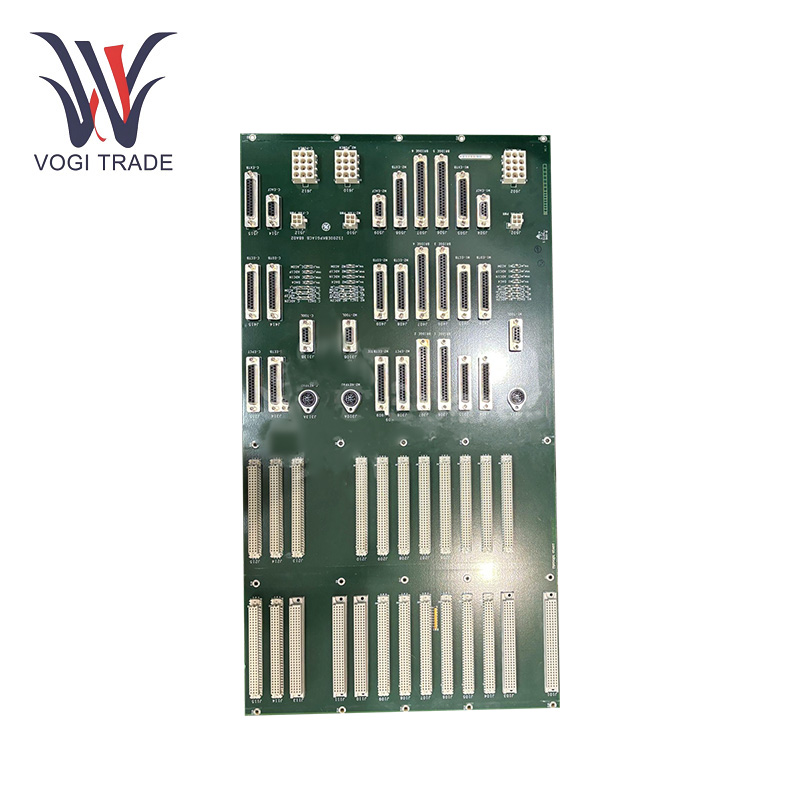

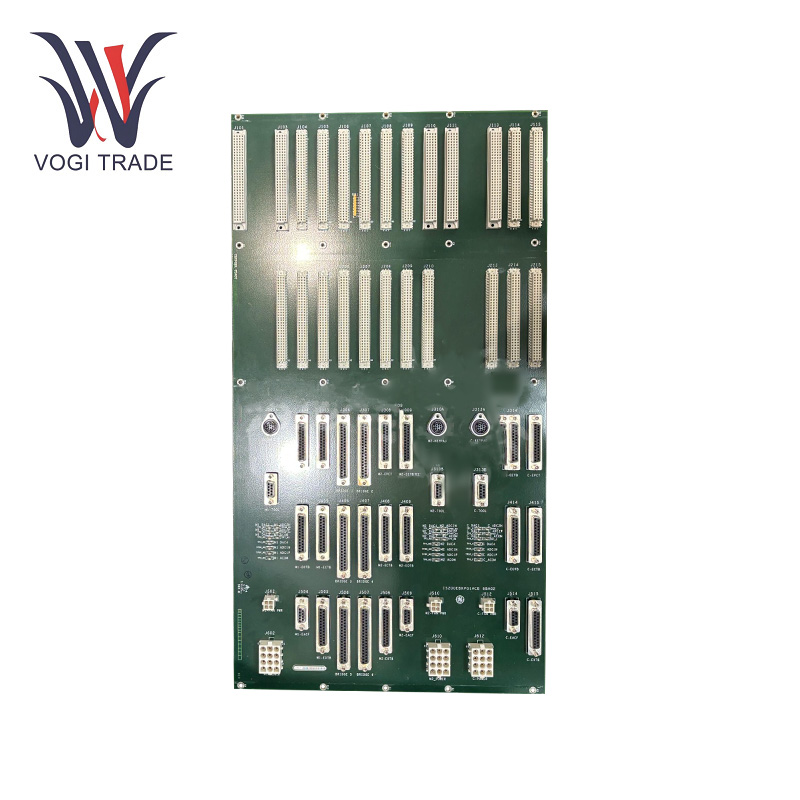

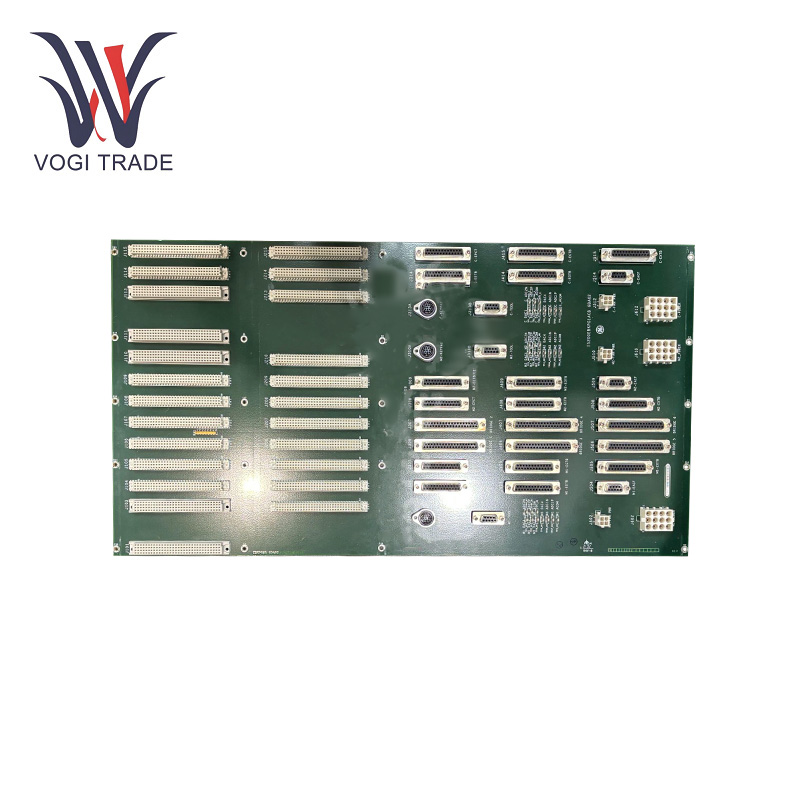

GE IS200EBKPG1CAA

معلمات التشغيل

مزود الطاقة: 24 VDC أو 125 VDC.

ظروف التشغيل: -40 درجة مئوية إلى +70 درجة مئوية.

حماية:دائرة قصيرة ، الحمل الزائد ، الجهد الزائد ، قطبية عكسية.

تواصل:يسمح بالتكامل في أنظمة التحكم من خلال دعم Modbus RTU/ASCII وغيرها من بروتوكولات GE الخاصة.

المخرجات الرقمية: يحتوي هذا النوع من الوحدة النمطية على إشارات الإخراج الرقمية المستخدمة لدفع الأجهزة الخارجية مثل المرحلات أو الملف اللولبي أو المحركات.

نطاق الجهد المشترك: مدخلات من 10 VDC إلى 30 VDC

جهد الإخراج النموذجي: 24 VDC.

ميزات المنتج

وظيفة Packplane و Connector:توفر الطائرة الخلفية مسارًا ماديًا وكهربائيًا لألواح التحكم ، مما يسمح لكابلات لوحة I/O الطرفية بالاتصال بأجهزة الإدخال/الإخراج من خلال الموصلات ، وتشكيل الأساس للاتصال بين لوحات التحكم المختلفة وأجهزة الإدخال/الإخراج.

حكم نقطة الاختبار:يتضمن ثلاث مجموعات من نقاط الاختبار (M1 و M2 و C) ، والتي يمكن أن تكون أدوات تشخيصية مفيدة للسماح للفنيين بمراقبة أداء النظام وتحليله.

واجهة مضخم نبض بوابة المثير:تتكون هذه الواجهة من ستة موصلات تعمل كنقاط واجهة لما يصل إلى ستة لوحات EGPA التي تهدف إلى السيطرة عليها من قبل لوحة ESEL.

تحويل الإشارة وتكييفها:تقوم GE IS200EBKPG1CAA بتحويل الإشارات من الحقل (على سبيل المثال ، درجة الحرارة والضغط ومعدل التدفق) من المستشعرات إلى البيانات حتى يمكن استخدامها بواسطة نظام التحكم.

التحكم الرقمي:GE IS200EBKPG1CAA يستخدم لإنشاء إشارات ثنائية للتحكم في الأجهزة الخارجية مثل المرحلات والمشغلات والمحركات لتمكين الأتمتة الدقيقة في الأنظمة التوربينية والصناعية.

مراقبة البيانات وردود الفعل: يراقب باستمرار المدخلات من الأجهزة الميدانية ويوفر ملاحظات إلى نظام التحكم. هذا يتيح للمشغلين عرض أداء النظام في الوقت الفعلي والضبط كما هو مطلوب.

الكشف عن الأخطاء والتشخيص:يمكن لـ GE IS200EBKPG1CAA اكتشاف المعلومات التشخيصية ونقلها على الأخطاء في المستشعرات أو الأجهزة المرفقة إلى نظام التحكم. وهذا يتيح اكتشاف المشكلات قبل أن يؤدي إلى حالات فشل عبر النظام.

التكامل مع أنظمة التحكم في GE:يتزوج GE IS200EBKPG1CAA دون عناء مع مجموعة المنتجات GE Speedtronic التي تتيح للعملاء بناء والحفاظ على بنية تحكم شاملة للأنظمة المعقدة مثل توربينات الغاز.

تثبيت

تصاعد الرف:تم تجهيز اللوحة بأمان في رف مع مجموعة من لوحات التحكم.

تثبيت الموصل:يعتمد الجزء العلوي من موصلات DIN للاتصال بألواح التحكم في المكونات بينما يعتمد الجزء السفلي موصلات D-SUB المستخدمة لتوصيل كابلات واجهة الإدخال/الإخراج. موصلات القفل في مكانك أثناء تثبيتها لتشكيل اتصالات كهربائية آمنة.

معجب:تم تثبيت اثنين من مراوح التبريد في الجزء العلوي من الرف للتهوية.

نطاق التطبيق

تستخدم بشكل رئيسي:في نظام الإثارة GE EX2100 ، الذي استخدمه لتوفير وسيلة منظمة لألواح التحكم والكابلات ليتم توصيلها ببعضها البعض ، وهو ما يمثل مكونًا أساسيًا في وحدة التحكم في نظام الإثارة. يمكن استخدام GE IS200EBKPG1CAA للمعدات والأنظمة الصناعية المختلفة ذات التحكم في الإثارة بما في ذلك محركات المولدات وغيرها من المعدات الدوارة.

استكشاف الأخطاء وإصلاحها

لن يتم تهيئة الوحدة النمطية:تحقق من اتصالات مصدر الطاقة. تحقق من تسليم الجهد المناسب (إما 24 VDC أو 125 VDC) وفي النطاق المسموح به.

فشل الاتصال:في حالة وجود فشل اتصال بين الوحدة ونظام التحكم المركزي ، تحقق من أسلاك خط الاتصال (RS-232 ، RS-485 ، إلخ)

ارتفاع درجة الحرارة:تأكد من تثبيت الوحدة النمطية في بيئة جيدة التهوية ، وأن درجة الحرارة لا تتجاوز نطاق التشغيل المحدد (-40 درجة مئوية ~+70 درجة مئوية).

مشاكل الإخراج الترحيل: استخدم مقياسًا متعدد للاختبار إخراج التتابع ومعرفة ما إذا كان يعمل بشكل صحيح.
