العلامة التجارية: جي ايالوصف: لوحة كاشف الأرض الميدانية المثيرةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 7مصطلح الدفع: تي / تيميناء الشحن: شنتشنيضمن كاشف الأرض المثير هذا الكشف عن تسرب مجال التيار المتردد/التيار المستمر، والتكرار القوي مع لوحات GE IS200EGDMH1ADE، ومعالجة إشارات الألياف الضوئية، ومؤشرات LED متعددة لتشغيل آمن ومستقر.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS200EGDMH1ADE |
| رقم الطلب |
IS200EGDMH1ADE |
| كتالوج |
مارك السادس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8479909090 |
| البعد |
40 سم * 30 سم * 12 سم |
| البعد التعبئة |
42 سم * 32 سم * 14 سم |
| وزن |
1.5 كجم |
معلمات التشغيل
درجة الحرارة للعمل:-30 حتى 65 درجة مئوية
نوع الموصل:اثنين من موصلات لوحة الكترونية معززة
الأجزاء المختومة:مرحل، 7 أغطية جهد عالي، دوائر متكاملة، مقاومات أغشية معدنية ومقبس وحدة المعالجة المركزية
استخدام المجالس:استخدم النظام البسيط لوحة واحدة، بينما استخدم النظام الزائد 3 لوحات
ميزة المنتج
الكشف عن الأرض الميدانية:تعمل GE IS200EGDMH1ADE بشكل أساسي كوحدة كاشف أرضي مثيرة. كشف التسرب الميداني منجوانب التيار المتردد والتيار المستمر لدائرة المجال:يمكن لنظام التحكم اكتشاف تسرب المجال من جانبي التيار المتردد والتيار المستمر لدائرة المجال، وهو أمر مهم لضمان سلامة واستقرار نظام الإثارة.
الميزات العامة دعم النظام الزائد:نظام تحكم متكرر مع 3 لوحات GE IS200EGDMH1ADE حيث يتم تكوين وحدة التحكم والرئيسية 1 والرئيسية 2. يؤدي هذا التكرار إلى بناء المتانة والاستقرار في النظام حتى يتمكن من الاستمرار، حتى لو تعطلت إحدى اللوحات.
معالجة الإشارات ونقلها:إنه يعمل مع لوحة EXAM التي تسمح لنا بحساب الجهد على طرف المقاوم المستشعر للأرض. يتم بعد ذلك تمريرها كإشارة إلى وحدة ذات صلة مثل وحدة DSPX التي تستخدم EISB في حامل وحدة التحكم التي تستخدم وصلة الألياف الضوئية.

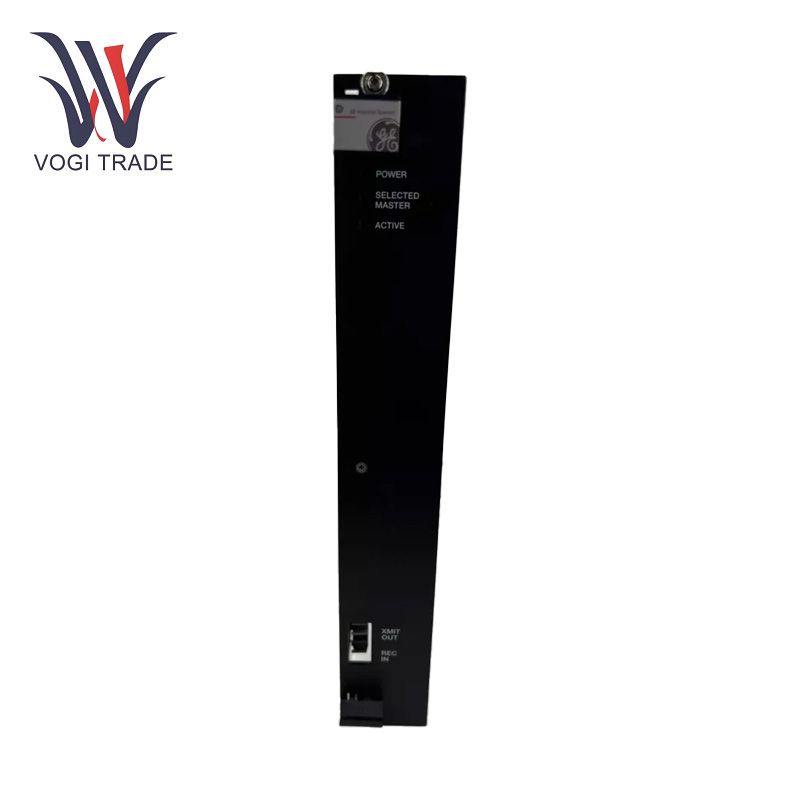

المصابيح المتعددة:تحتوي اللوحة الأمامية للوحة على عدة مؤشرات: مؤشر الطاقة الرئيسي، ومؤشر النشاط، ومؤشر الاختيار الرئيسي. يلعب تكامل هذه الأضواء دورًا حيويًا في فهم الحالة التشغيلية للوحدة في لمحة، مما يساعد في المراقبة وضمان التعاون السلس.
تثبيت
تصاعد:يقع GE IS200EGDMH1ADE في رف لوحة الكترونية معززة للطاقة المثيرة. يجب تركيب لوحات EGDM الثلاثة في البنية المتكررة في الفتحات المناسبة وتوصيلها بشكل صحيح باللوحة الإلكترونية المعززة. تتكون اللوحة الإلكترونية المعززة من موصلين؛ يجب أن يتم توصيل هذين الموصلين الموجودين على اللوحة بشكل صحيح بواجهات اللوحة الإلكترونية المعززة المقابلة. يجب أن يكون الاتصال آمنًا حتى يتم إرسال الإشارة بشكل صحيح.
استكشاف الأخطاء وإصلاحها
لتجنب هذا:لا يوجد مؤشر للطاقة للتحقق مما إذا كانت دائرة إمداد الطاقة طبيعية أم لا، يتم توصيل كابل الطاقة بشكل صحيح، وما إذا كانت هناك مشكلة في جهد مصدر الطاقة. وأن وحدة تزويد الطاقة الداخلية للوحات غير تالفة.
في حالة أضواء المؤشر غير الطبيعية:تحقق من حالة مؤشر النشاط أو أن مؤشر الاختيار الرئيسي هذا غير طبيعي، يرجى التحقق أولاً مما إذا كانت اللوحة واتصال الوحدة الأخرى ذات الصلة طبيعيًا. وقد يحدث هذا أيضًا بسبب ضعف الاتصال أو وجود مشكلة في كابل نقل الإشارة. بعد ذلك، تحقق مما إذا كانت إعدادات تكوين اللوحة سليمة.
خطأ إذا لم تتمكن الوحدة من اكتشاف التسرب الأرضي الميداني بشكل جيد ومن خلال GE IS200EGDMH1ADE، يمكنك التحقق مما إذا كانت لوحة الاختبار هذه تعمل بشكل طبيعي، وما إذا كانت لوحة GE IS200EGDMH1ADE ولوحة الاختبار تعملان في حالة متصلة. تحقق أيضًا مما إذا كان هناك أي أخطاء في مقاومة استشعار الأرض ودوائر تكييف الإشارة ذات الصلة.
مشكلة واجهة الاتصال:إذا لم يكن هناك اتصال، فتحقق من خط الاتصال، وخاصة خط اتصال الألياف بينه وبين وحدة DSPX. لا تقم بكسر كابل الألياف الضوئية، يجب أن تكون معلمات الاتصال صحيحة.
نطاق التطبيق
صناعة توليد الطاقة:يستخدم GE IS200EGDMH1ADE بشكل أساسي في وحدات مولدات توربينات الغاز ووحدات مولدات توربينات البخار. وهذا يسمح لها بلعب دور أساسي في مراقبة وحماية نظام الإثارة للمولد، وضمان التشغيل الآمن للمولد وجودة مصدر الطاقة.
النبات البحري:تنطبق هذه الوحدة أيضًا على توربينات الغاز أو البخار من محطات الطاقة البحرية أو أنظمة الدفع البحرية الكبيرة لضمان التشغيل الموثوق لنظام إثارة التوربينات في البيئة البحرية.
