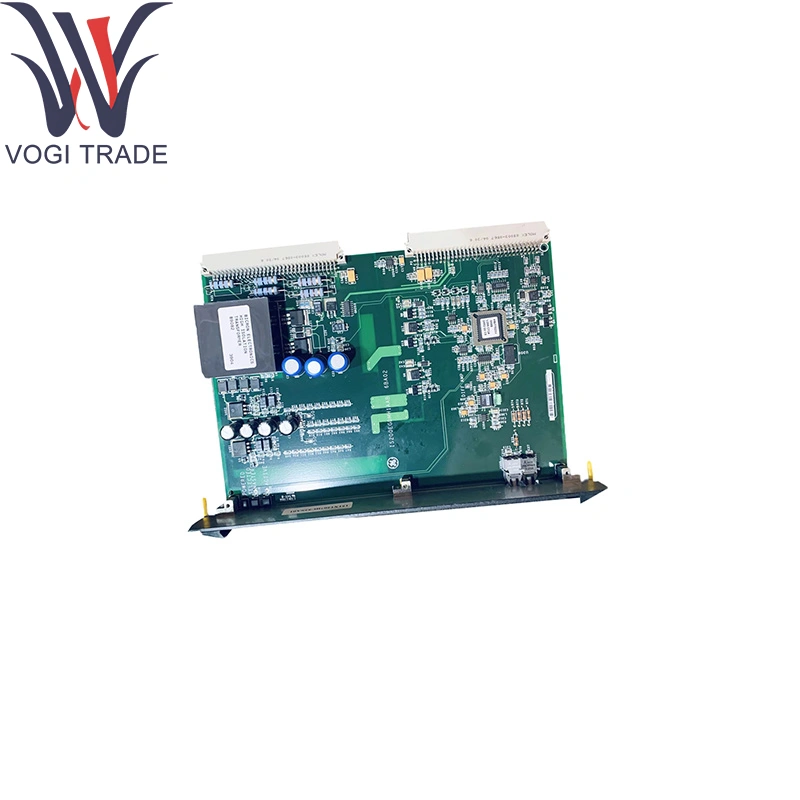

العلامة التجارية: GEالوصف: IS200EGDMH1AFGالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 14مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS200EGDMH1AFG مثبت في رف Power Power Power (EPBP) لنظام التحكم في الإثارة في GE EX2100 ، يراقب IS200EGDMH1AFG باستمرار المقاومة بين أي نقطة في دائرة ميدان المولد وأرض الأرض.
| تصنيع |
GE |
| رقم النموذج |
IS200EGDMH1AFG |
| رقم الطلب |
IS200EGDMH1AFG |
| كتالوج |
مارك نحن |
| وصف |
GE IS200EGDMH1AFG وحدة كاشف الأرض المثيرة |
| بلد المنشأ |
8537101190 |
| رمز HS |
الولايات المتحدة الأمريكية |
| البعد |
228 × 152 × 38mm |
| وزن |
0.56 كجم |
المعلمات الفنية
الاختصار الوظيفي: EGDM (وحدة كاشف الأرض المثيرة) ، التي تم تنفيذها على وجه التحديد كوحدة GE IS200EGDMH1AFG.
عامل الشكل: VME 6U ، لوحة مزدوجة ، مزدوجة الارتفاع
إشارة الحقن: ± 50 فولت موجة مربعة ، محدودة التيار إلى ~ 80ma
فترة الاختبار العادية: 5S ؛ فترة الاختبار السريع: 400 مللي ثانية
مقاومة الإخراج: <1Ω (خصائص المصدر الجهد)
درجة حرارة التشغيل: –30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
التثبيت: المقابس في فتحة EPBP ؛ لا ضوابط لوحة أمامية
وظيفة المنتج
تقوم GE IS200EGDMH1AFG بحقن الموجة المربعة التي يتم التحكم فيها في لف حقل المولد وتقيس أي تيار تسرب أرضي ناتج. من خلال تجتاح الدائرة الميدانية بشكل دوري ، يكتشف المسارات المقاومة للأرض - سواء على جانب DC أو AC - ويشير إلى وحدة المعالجة المركزية للسيطرة عندما يتجاوز التسرب عتبات آمنة. يتيح ذلك إجراءات الإنذار أو الإغلاق المذهل لمنع أضرار العزل وانقطاع التيار غير المخطط لها.
وحدة الدعم الأساسيةs
وحدة تخفيف الامتحان: يقيس الجهد عبر المقاوم الاستشعار الأرضي للكشف الدقيق للخطأ الأرضي بواسطة GE IS200EGDMH1AFG.
وحدة الجهد العالي: موجودة في اللوحة المساعدة ، تعمل على تشغيل الامتحان و EGDM أثناء اختبارات الخوف الأرضي.
Markvie CPU أو EX2100 وحدة تحكم: يجمع إشارات خطأ EGDM لمنطق التنبيه/الرحلة.
مكونات التمديد
مجموعات التكرار: مجموعات المقبس والفحص لتثبيت وحدات GE IS200EGDMH1AFG متعددة بشكل متواز.
خيوط الاختبار والرياضات: تسخير مخصص للتشخيصات الأسلاك الميدانية.
تجميع اللوحات الوجه: الإطار البديل مع مصابيح LED.
أجهزة تخصيص الرف: موافقات وأدلة لتركيب EPBP آمن.
دعم البرمجيات
التكوين: قائمة على الأجهزة بالكامل ؛ لا يوجد تكوين مستخدم أو تحديثات البرامج الثابتة المطلوبة لـ GE IS200EGDMH1AFG.
التشخيص: الكشف عن الوحدة النمطية ؛ ذكرت علامة الإنذار "Fault" التي تم الإبلاغ عنها إلى وحدة التحكم المثيرة.
التكامل: شفافًا للتحكم في الإثارة GE وأجنحة التحكم في Markvie/S - لا توجد برامج تشغيل إضافية مطلوبة.
