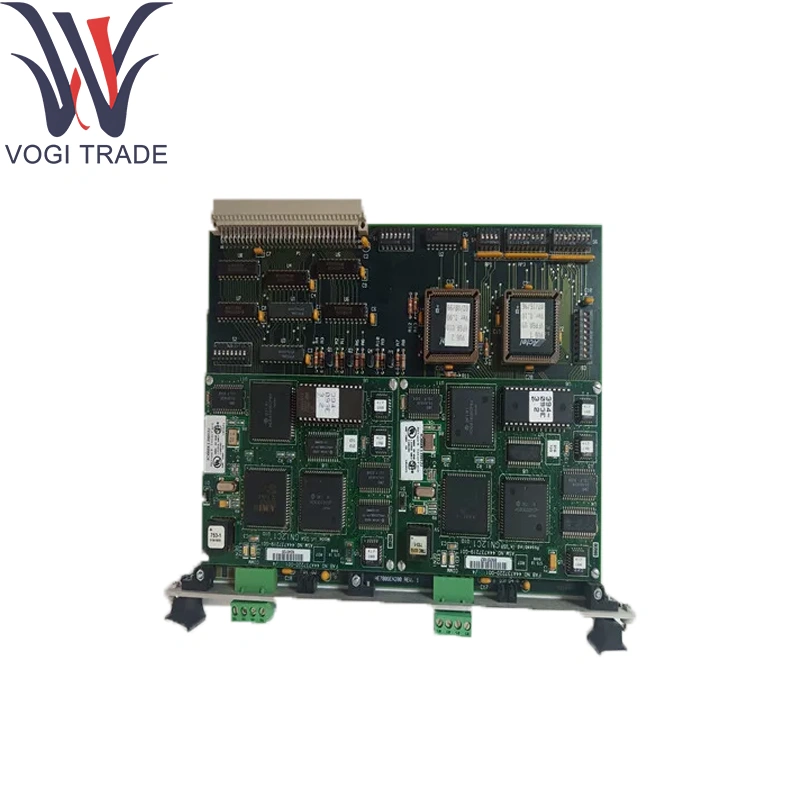

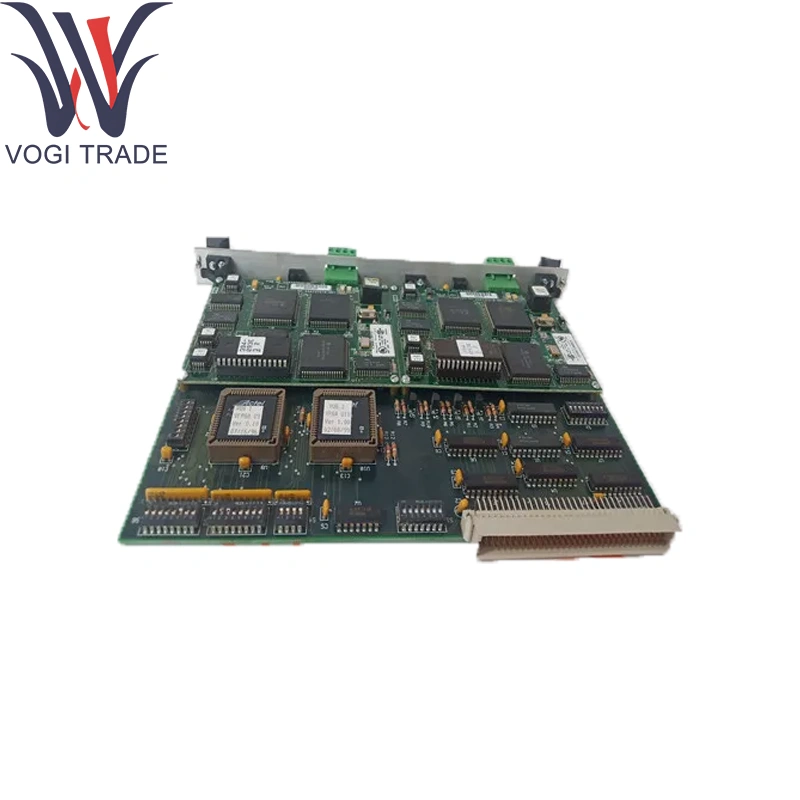

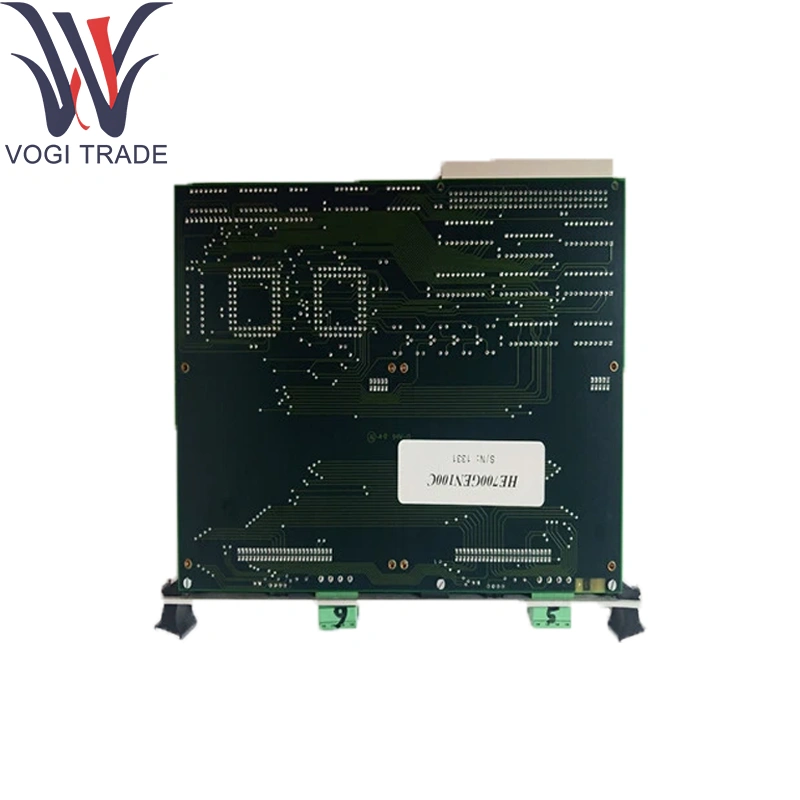

GE IS200EGDMH1AGG

المعلمات الفنية

اختصار وظيفي: EGDM (وحدة كاشف الأرض المثيرة)

تنفيذ النموذج: GE IS200EGDMH1AGG

إشارة الحقن: ± 50 فولت موجة مربعة ، التيار - محدد إلى 80mA الاسمية

أوضاع الاختبار:

الاختبار العادي: فاصل 5S

اختبار سريع: 400 مللي ثانية فاصل لتأكيد الصدع السريع

نطاق القياس: يكتشف مسارات مقاومة العزل إلى <1KΩ

خاصية الإخراج: مقاومة المصدر المنخفض (<1Ω) لإجبار تيار الصدع

إمدادات الطاقة: تعادل من قضبان VME Backplane 5V و 12V

درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية

درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية

الرطوبة: ما يصل إلى 95 ٪ RH ، غير مكثف

وظيفة المنتج

تعمل وحدة GE IS200EGDMH1AGG على حقن شكل موجة اختبار يتم التحكم فيه في لف حقل المولد وتراقب تيار الإرجاع للكشف عن أخطاء العزل إلى الأرض. يوفر كل من الاختبارات الذاتية الدورية ومسح سريع للرسوم ، وإصدار إشارة "الطول الأرضي" إلى وحدة تحكم EX2100 عندما يتجاوز التسرب عتبات مسبقًا - قم بتسجيل الإنذارات في الوقت المناسب أو الإغلاق لحماية لفائف المولدات.

وحدات دعم الأساسية

وحدة تخفيف الامتحان: إشارات قياس الواجهات بين GE IS200EGDMH1AGG ووحدة التحكم EX2100.

وحدة الطاقة عالية الجهد: تزود جهد الإثارة أثناء اختبارات القائمة الأرضية التي تسببها EGDM.

EX2100 وحدة تحكم: المجاميع GE IS200EGDMH1AGG علامات الصدع للعرض والرحلة.

مكونات التمديد

مجموعات التكرار: تصاعد الأجهزة والقفز لتركيبات Multi-GE IS200EGDMH1AGG.

تسخير الأسلاك الحقل: تنتهي الكابلات المخصصة في GE IS200EGDMH1AGG نقاط اختبار.

الإطار الاستبدال: لوحة مع LEDs لحالة GE IS200EGDMH1AGG.

مجموعات تثبيت الرف: إكسسوارات هيكل VME متوافقة مع GE IS200EGDMH1AGG.

دعم البرمجيات

التكوين: عتبات/فترات محددة في برنامج EX2100 ؛ GE IS200EGDMH1AGG تعمل كنقطة نهاية للأجهزة.

التشخيصات: GE IS200EGDMH1AGG STATON STATONS تم الإبلاغ عنها عبر EX2100 HMI.

التكامل: الدعم الأصلي في أنظمة GE ؛ لا توجد تحديثات للسائق اللازمة لـ GE IS200EGDMH1AGG.
