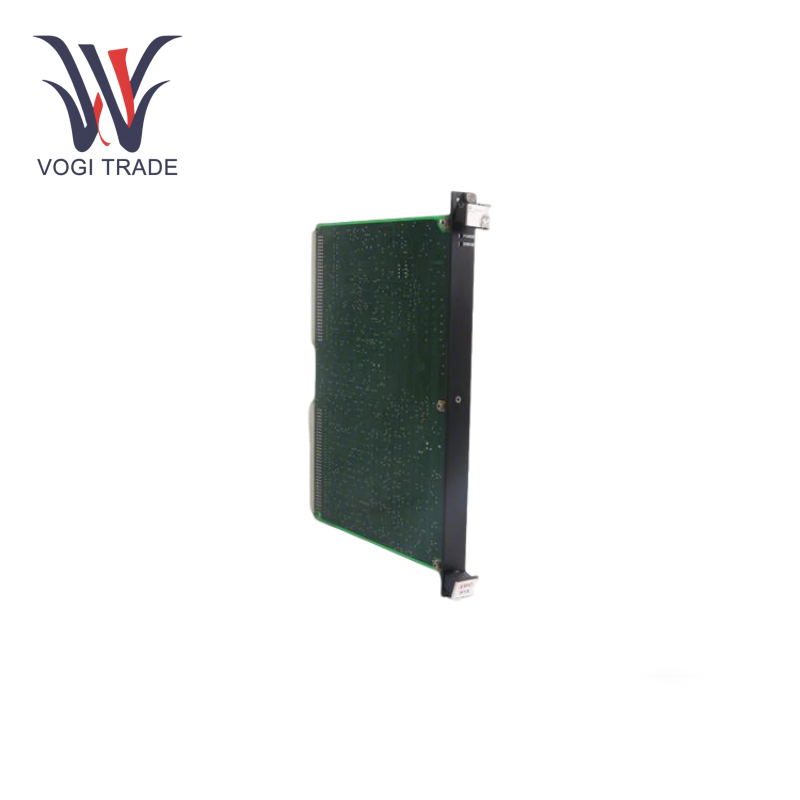

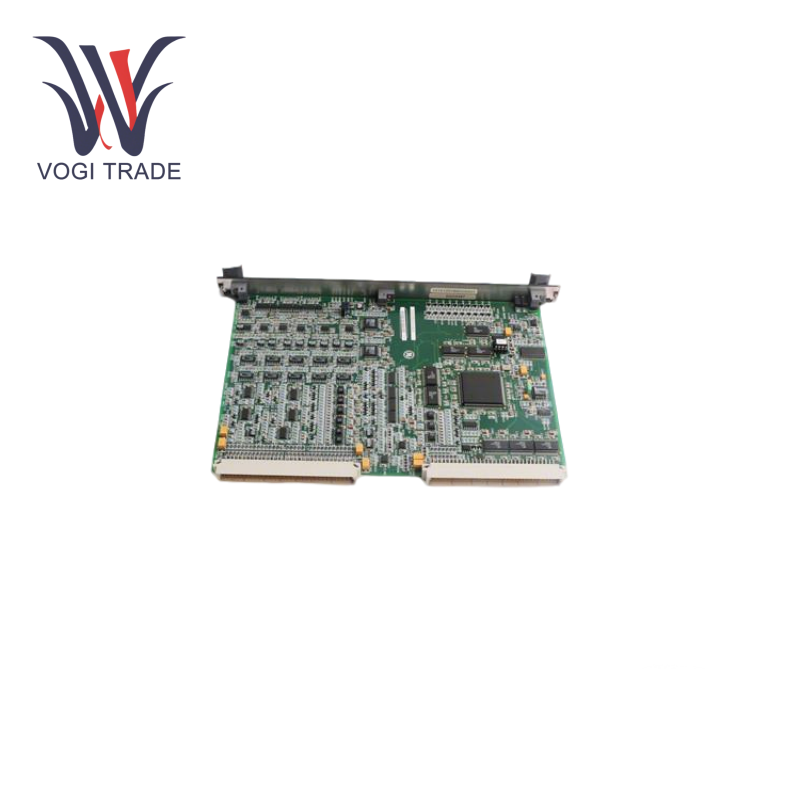

العلامة التجارية: GEالوصف: Card-Ex2100 الرئيسي I/Oالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 7مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS200EMIOH1A هو لوحة الإدخال/الإخراج الرئيسية المثيرة. فهو يسهل إدارة الاتصال وإدارة الإشارات بين لوحات الطرفية المختلفة مثل EPCT و ECTB و EACF و EXTB ، وبالتالي ضمان الإثارة المستقرة للمولد.
| تصنيع |
GE |
| رقم النموذج |
IS200EMIOH1A |
| رقم الطلب |
IS200EMIOH1A |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8471800000 |
| البعد |
26.2 سم*18.6 سم*2 سم |
| بُعد التعبئة |
29 سم*21 سم*5 سم |
| وزن |
0.26AKG |
OPEمعلمات الحصص
جهد المدخلات: 24V DC
جهد الخرج: 5V DC
نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية
بروتوكول الاتصال: يدعم بروتوكولات الاتصالات عالية السرعة.
أنواع الإشارة: قادرة على التعامل مع كل من الإشارات التناظرية والرقمية ، بما في ذلك الجهد والتيار والمنفصل I/O.
التكرار: يتميز مسارات اتصال زائدة وآليات آمنة من الفشل.
وظائف المنتج
إدارة الإشارة: GE IS200EMIOH1A يدير إشارات الإدخال والإخراج من لوحات الطرفية المختلفة ، بما في ذلك المحولات المحتملة وإشارات المحولات الحالية ، مما يسهل الاتصال الفعال وتبادل البيانات داخل نظام الإثارة.
انتقال النبض بوابة: يعمل GE IS200EMIOH1A عن طريق نقل إشارات نبض بوابة المنطق عبر الطائرة الخلفية إلى لوحة ESEL ، والتي تنقل إشارات نبض بوابة المستوى العلوي إلى EGPA في خزانة تحويل الطاقة ، وبالتالي تحقيق تحكم دقيق في عملية التوربينات.
وظائف الإخراج المنفصلة: يوفر GE IS200EMIOH1A وظائف إخراج منفصلة ، بما في ذلك مدخلات الاتصال ، وسائقي ترحيل الإخراج ، ومحركات ترحيل الرحلة التجريبية ، مما يعزز إمكانيات التحكم داخل النظام.
الحصول على البيانات: يجمع ونقل البيانات في الوقت الفعلي من الأجهزة الميدانية إلى نظام التحكم للمراقبة والتحليل.
الحصول على البيانات: يجمع وتوصيل بيانات الجهاز الميداني إلى نظام التحكم في الوقت الفعلي للمراقبة والتحليل.
مخرجات التحكم: يرسل إشارات التحكم إلى المحركات والأجهزة الميدانية الأخرى وفقًا لمنطق التحكم الذي ينفذه النظام.
اكتشاف الخطأ: يراقب أداء النظام لتحديد الحالات الشاذة وإنشاء الإنذارات أو يبدأ الإغلاق لمنع تلف النظام.
تثبيت
تحضير: تأكد من انخفاض نظام التحكم وتتبع جميع بروتوكولات السلامة لمنع المخاطر الكهربائية.
تصاعد: GE IS200EMIOH1A عبارة عن فتحة واحدة ، لوحة نمط مزدوجة الطول ، يتم تثبيتها في رف التحكم. قم بمحاذاة اللوحة بلطف في الفتحة واضغط عليها برفق لتثبيتها حتى لا تتحرك أو تهتز عندما تكون قيد الاستخدام.
الاتصالات: قم بعمل الاتصالات إلى لوحات الطرفية المقابلة EPCT و ECTB و EACF و EXTB.
الاختبار: بمجرد التثبيت ، الطاقة على النظام واختبار السلوك المتوقع للوحة للتواصل مع المكونات المتصلة ، وضمان واضحة مؤشرات الأعطال.
نطاق التطبيق
مرافق توليد الطاقة: إدارة أنظمة الإثارة المولدات لضمان إخراج الطاقة المستقر والفعال.
الأتمتة الصناعية: توفير التحكم الدقيق والتواصل في العمليات الصناعية المعقدة التي تتطلب التحكم في الإثارة الموثوقة.
استكشاف الأخطاء وإصلاحها
إشارة جودة رديئة: تحقق من جميع الاتصالات للحصول على ملاءمة آمنة وغير تالفة. تأكد من أن لوحات الطرفية تعمل بشكل صحيح ولا توجد أخطاء في الوحدات النمطية المرفقة.
أخطاء نبض البوابة: تحتاج إلى التحقق مما إذا كانت إشارات نبض البوابة لا تنقل بشكل صحيح ، تحقق من اتصالات الطائرة الخلفية بين لوحات GE IS200EMIOH1A و ESEL. تأكد من أن كلا المجالسين يجلسون بشكل صحيح ويعمل كما هو متوقع.
القيود البيئية: تأكد من أن البيئة التي تعمل فيها في النطاق المذكور. تحقق من المجلس للحصول على أي علامات على التعرض للارتعاش أو التعرض للرطوبة ، واتخاذ الخطوات المناسبة.
