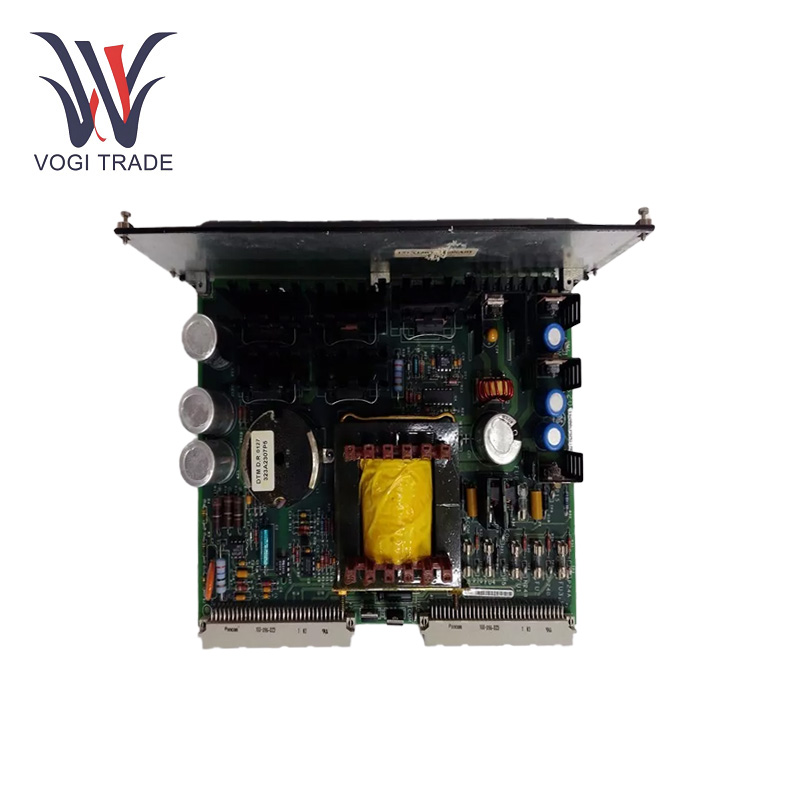

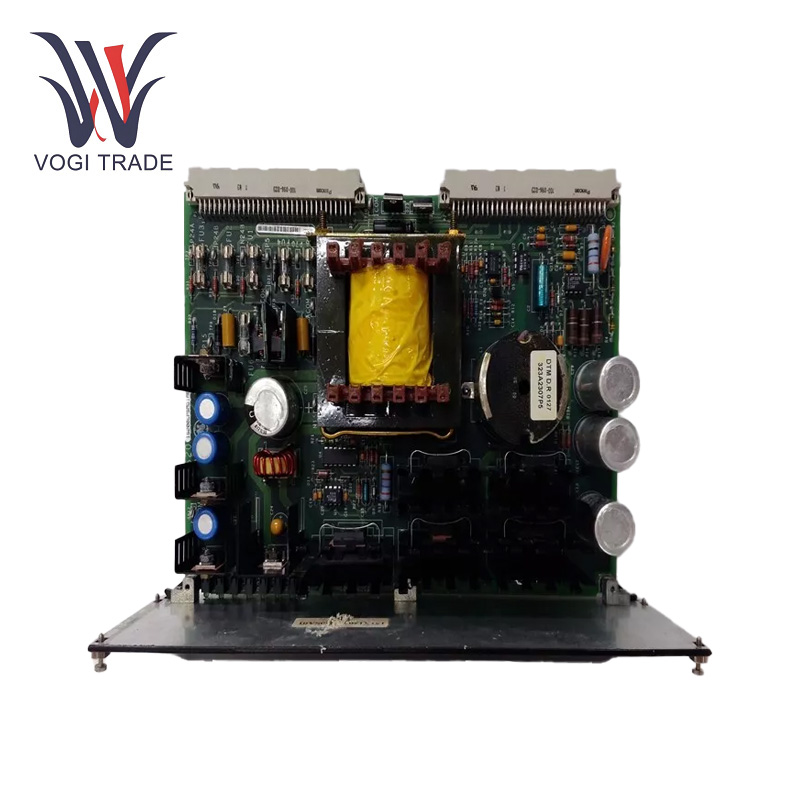

غي IS200EPSMG1A

معلمات التشغيل

جهد الإدخال:125 فولت تيار مستمر.

الإخراجر الجهد:5VDC،  15VDC، 24VDC، و70VDC.

نوع المكونات:محول، مغو، مكثف، الترانزستور، المقاوم، الدائرة المتكاملة، الصمامات،

كمية الصمام:7.

كمية الصمامات:9.

كمية الموصل: 2.

مكثف بوتاي النوع:مكثف كهربائيا محوري وعالي الجهد.

نوع المقاوم:مقاومات الفيلم من المعدن؛ الكربون} المقاومات المركبة.

كمية الرادياتير الإضافية:4.

لفائف مغو:L2 عبارة عن ملف محث صغير.

ميزة المنتج

يوفر مصدر طاقة مستقر:إنه يوفر مصدر طاقة ثابتًا ودقيقًا لجهاز الإثارة لضمان التشغيل المستقر للمولدات وموثوقية أنظمة الإثارة.

الحماية المتكاملة:يحتوي على وظائف الجهد الزائد والتيار الزائد ووظائف الحماية الأخرى   لحماية دائرة إمداد الطاقة والمعدات المرتبطة بها لتوفير مستوى عالٍ من الأمان والموثوقية.

عرض اللوحة الأمامية:7 يمكن لمصابيح LED الموجودة على اللوحة الأمامية أن تظهر بصريًا حالة عمل الوحدة.

مجموعة متنوعة من العناصر:تشتمل GE IS200EPSMG1A على المحولات والمحاثات الإلكترونية وعدد قليل من ملفات الحث والترانزستورات ذات المشتتات الحرارية والمكثفات الإلكتروليتية المحورية وعالية الجهد ومكثفات الأقراص ومقاومات الأغشية المعدنية ومقاومات مركب الكربون والدوائر المتكاملة والصمامات ونقاط اختبار TP.

تثبيت

لتثبيت GE IS200EPSMG1A في لوحة الكترونية معززة EPBP، قم بمحاذاة الوحدة مع الفتحة المناسبة وادفعها للداخل حتى يتم توصيل الاثنين بإحكام. تأكد من توصيل الموصلات الموجودة على الوحدة بشكل صحيح بالواجهات المناسبة الموجودة على اللوحة الإلكترونية المعززة الخاصة بها. قم بتشديد التوصيلات لضمان نقل جيد للإشارة والطاقة.

استكشاف الأخطاء وإصلاحها

ارتفاع درجة الحرارة:إذا ارتفعت درجة حرارة GE IS200EPSMG1A، فتأكد مما إذا كانت بيئة تبديد الحرارة جيدة. حافظ على مسافة كافية من الوحدة لضمان تدفق الهواء. تأكد من أن مروحة التبريد تعمل. قم أيضًا بتجربة أو تحديد دائرة قصر أو تيار زائد في الدائرة قد يولد حرارة زائدة.

جهد الخرج غير الطبيعي:في هذه الخطوة الأولية، تحتاج أولاً إلى التحقق من الحمل المتصل بطرف الإخراج لمعرفة ما إذا كان هناك ماس كهربائي أو تحميل زائد، وإذا لم تجد أي حمل غير طبيعي للحمل المتصل، فيمكنك التحقق من جهد الخرج فيما يتعلق بعدم تطابقه مع أي جهد تعيين القيمة. ثم قم بقياس دائرة تنظيم الجهد في الوحدة، على سبيل المثال، الترانزستورات والدوائر المتكاملة.

نطاق التطبيق

محطات الطاقة الكهرومائية:يعتبر GE IS200EPSMG1A مناسبًا أيضًا لمحطات الطاقة الكهرومائية، بحيث يمكن لنظام الإثارة الخاص بالمولد المائي الحصول على دعم الطاقة في الوقت الفعلي والتأكد من أن معدات توليد الطاقة تعمل بشكل طبيعي.

قوة النثر الصناعي:يمكن استخدامه في بعض أنظمة الطاقة الصناعية الكبيرة بشكل رئيسي في العمليات المعدنية والعمليات الكيميائية، ولكن يمكنه أيضًا توفير الطاقة لأنظمة الإثارة لمولدات المحطات الفرعية الصناعية، من أجل ضمان استقرار تشغيل شبكة الطاقة الصناعية.
