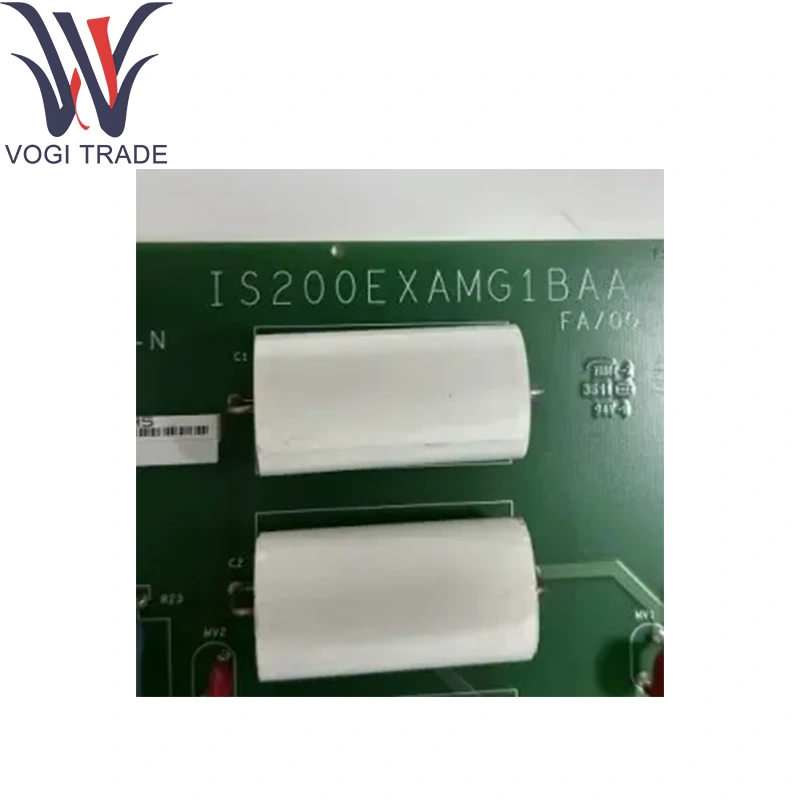

GE IS200EXAMG1BAA

العلامة التجارية: GE
الوصف: IS200EXAMG1BAA
الحالة: العلامة التجارية الجديدة
الشهادة: رسالة ضمان تقرير اختبار COO
الضمان: 1 سنة
المخزون كمي: 12
مدة الدفع: T/T.
ميناء الشحن: شنتشن
GE IS200EXAMG1BAA المثبتة في خزانة مساعدة الإثارة EX2100E ، فإن IS200EXAMG1BAA يخفف من إشارات حقل الجهد العالي ويوفر شكل موجة اختبار محكومة للاشتعال العزل والتشخيص الأرضي.

إرسال استفسار

وصف المنتج

تصنيع	GE
رقم النموذج	IS300EXUMB1
رقم الطلب	IS300EXUMB1
كتالوج	مارك نحن
وصف	GE IS200EXAMG1BAA وحدة التوهين المثيرة
بلد المنشأ	الولايات المتحدة الأمريكية
رمز HS	7326909000
البعد	228 × 190 × 25 مم
وزن	0.39 كجم

المعلمات الفنية

اختصار: الامتحان (وحدة التوهين المثيرة)

نوع الإشارة: موجة مربعة منخفضة التردد

جهد الاختبار: ± 50 فولت ، محدودة التيار

مقاومة الإخراج: شبكة التوهين 50 Ω

الموصلات:

J1: قفل 3 دبوس للاتصال الترحيل المساعد

J2: 9-Pin D-Shell للاختبار الإرسال والرصد الحالي للتسرب

E1/E2: موصلات طعنة للاقتران إلى فولتية الحافلة الميدانية

TB1: محطة الأرض للهيكل لدرع اللوحة

لاعبون: JP1-JP3 لاختيار النطاقات الثانوية المحتملة

السلطة: 24 فولت DC @ 1 A عبر Packplane Carrier

ظروف التشغيل: –30 درجة مئوية إلى +65 درجة مئوية ، تصل إلى 95 ٪ من غير المجالات

تم تعيين هذه الوحدة GE IS200EXAMG1BAA.

وظيفة المنتج

ظروف GE IS200EXAMG1BAA وتخفف من فولتية الإثارة للمولدات لقياس آمن ، في حين حقن شكل موجة اختبار ± 50 V يتم التحكم فيه في تعديل الحقل للكشف عن السطو الأرضي. يوفر تحجيم الجهد الدقيق والعزلة بحيث يمكن لجهاز التحكم EX2100 مراقبة سلامة العزل دون التخفيف الخارجي أو تعديلات الكسب اليدوية.

وحدات دعم الأساسية

وحدة كاشفة الأرض EGDM لاستشعار تسرب الحقل

وحدة الطاقة عالية الجهد توفر جهد الإثارة أثناء الاختبارات

وحدة تحكم EX2100 لتجميع أعلام التشخيص وتكامل HMI/الإنذار

حامل اللوحة الخلفية المساعدة توفر الطاقة والإشارات

مكون المفتاح: GE IS200EXAMG1BAA.

مكونات التمديد

مجموعات الطائر الاحتياطي (JP1-JP3) لاختيار الجهد الحقل

تجميعات كابلات اللوحة الأمامية لموصلات J1 و J2

مجموعات هيكل الهيكل لإنهاء درع TB1

أجهزة الرف (أدلة وموافقات) لتركيب CABINET المساعدة

تمديد جميع وظائف GE IS200EXAMG1BAA.
