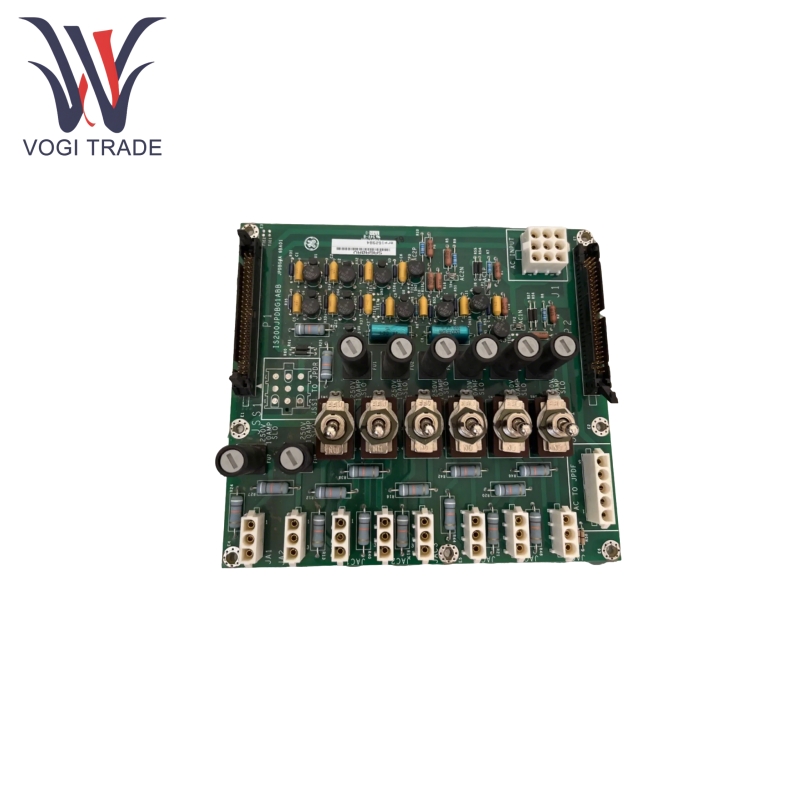

GE IS200JPDBG1A

ميزات المنتج

يوفر GE IS200JPDBG1A إخراج إمدادات الطاقة 28VDC ، مما يدعم إدخال AC 115V أو 230V (تيار 20A ، تردد 50/60 هرتز) ، ويوفر ردود فعل في الوقت الفعلي على حالة الطاقة من خلال الصمامات ودوائر المراقبة السلبية. تم تجهيز جميع الدوائر مع الصمامات المستقلة لموقع الخطأ السريع.

GE IS200JPDBG1A يدمج 6 مفاتيح تبديل و 10 منافذ موصل (بما في ذلك JAC1-JAC6 ، AC إلى JPDF ، إلخ) لاختيار القناة ، تبديل الطاقة ، ونقل الإشارة. بالإضافة إلى ذلك ، تتضمن الوحدة نقاط اختبار TP والمقاومات والمكثفات والمكونات الأخرى لدعم قياس معلمة الدائرة والتشخيص.

تتميز GE IS200JPDBG1A بدوائر معدنية ودوائر مضادة للتداخل ، قادرة على صيد درجة حرارة واسعة من -30 درجة مئوية إلى +65 درجة مئوية. يتم إرسال إشارات المراقبة عبر موصلات كابل الشريط ، مما يضمن نقل بيانات مستقر.

المنتج باستخدام المبدأ

GE IS200JPDBG1A يتلقى طاقة خارجية من خلال واجهة إدخال التيار المتردد ، والتي يتم تحويلها بعد ذلك بواسطة دائرة التحويل الداخلية إلى إمدادات طاقة التحكم 28VDC. يتم توزيع هذه الطاقة على كل قناة إخراج عبر الصمامات. يتم استخدام مفتاح التبديل لتكوين حالة/إيقاف القناة ، بينما تراقب دائرة المراقبة باستمرار حالة سعة الطاقة وحالة الصمامات. في حالة التشوهات ، يوفر النظام ملاحظات على نظام التحكم عبر المصابيح أو الإشارات. موصل كابل الشريط مسؤول عن نقل إشارات المراقبة إلى الوحدة النمطية ذات المستوى العلوي ، مما يتيح التحكم في الحلقة المغلقة.

تطبيقات المنتج

يستخدم GE IS200JPDBG1A على نطاق واسع في أنظمة التحكم في التوربينات الغازية/البخارية ، مما يوفر إمدادات طاقة مستقرة لمحركات الصمامات ، والمستشعرات ، والمشغلات.

GE IS200JPDBG1A مناسب للسيطرة على العمليات في الصناعات مثل البتروكيماويات والمعادن ، ويمكن دمجها مع أنظمة PLC و DCS لتحقيق الإدارة المركزية لخطوط الإنتاج.

عند استخدامه مع نظام GE Mark VI ، تعمل GE IS200JPDBG1A على تحسين توزيع الطاقة ، ويحسن كفاءة توليد الطاقة ، ويدعم تطبيقات الطاقة المتجددة مثل طاقة الرياح والطاقة الكهرومائية.
