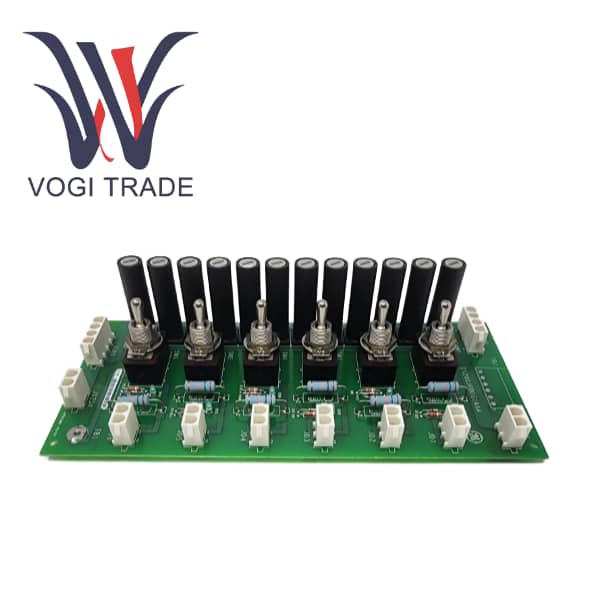

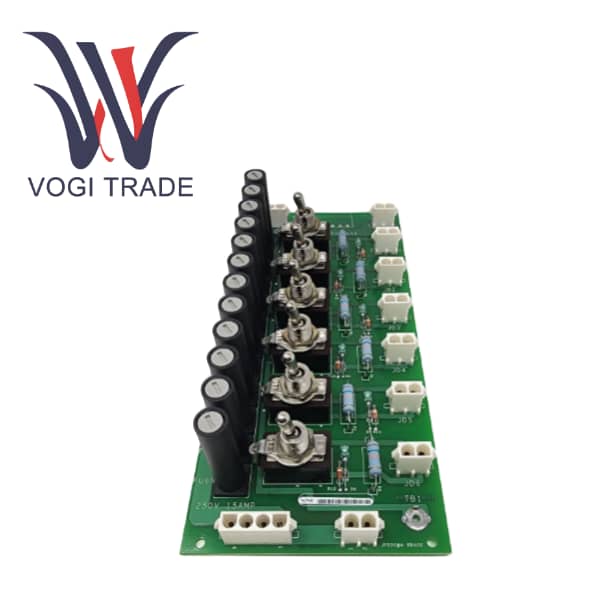

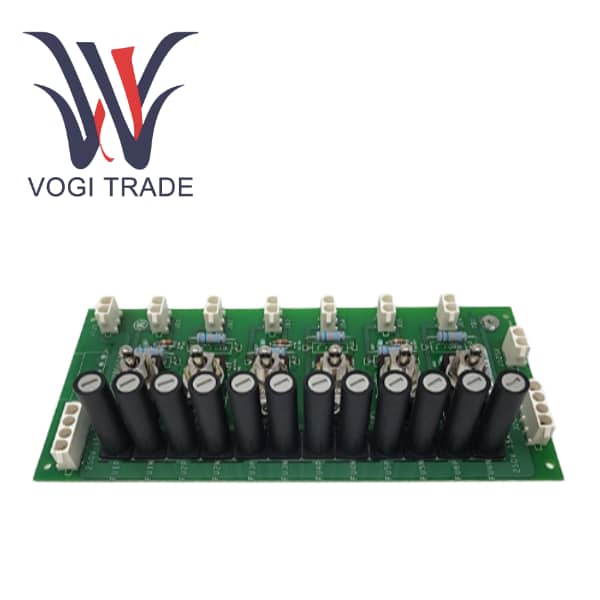

العلامة التجارية: جي ايالوصف: IS200JPDDG1AAAالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 3مصطلح الدفع: تي / تيالحالة: جديد تمامًاIS200JPDDG1AAA عبارة عن لوحة توزيع طاقة تيار مستمر مصممة كجزء من نظام التحكم Mark VIe بواسطة GE. يعمل GE IS200JPDDG1AAA على توزيع مدخل طاقة تيار مستمر واحد (إما 24 فولت تيار مستمر أو 125 فولت تيار مستمر) إلى دوائر إخراج متعددة معزولة ومحمية.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS200JPDDG1AAA |
| رقم الطلب |
IS200JPDDG1AAA |
| كتالوج |
مارك السادس |
| وصف |
لوحة توزيع الطاقة العاصمة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8537101190 |
| البعد |
233 × 37 × 160 ملم |
| وزن |
0.82 كجم |
المعلمات التقنية
جهد الإدخال: 24 فولت تيار مستمر أو 125 فولت تيار مستمر (يمكن استخدام مدخل واحد فقط في كل مرة)
موصلات الإدخال: 2-pin Mate-N-Lok (125 فولت تيار مستمر)، 4-pin Mate-N-Lok (24 فولت تيار مستمر)
دوائر الإخراج: 6 مخارج متطابقة ومدمجة
موصلات الإخراج: 2-pin Mate-N-Lok للوحات TRLY أو TBCI
تصنيف المصهر: 15 أمبير، 250 فولت (¼ بوصة × 1¼ بوصة مصهر)التبديل: مفتاح الصيانة لكل إخراج
المؤشر: LED أخضر لكل مخرج يشير إلى وجود الجهد
درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)
أبعاد اللوحة: 23.495 سم ارتفاع × 10.795 سم عرض (9.25 بوصة × 4.25 بوصة)
التركيب: سكة DIN مع حامل بلاستيكي أو حامل فولاذي مثبت على القاعدة
نظرة عامة على المنتج
IS200JPDDG1AAA عبارة عن لوحة توزيع DC وهي جزء من نظام التحكم GE Mark VIe. يمكن توزيع مدخل طاقة تيار مستمر واحد (24 فولت أو 125 فولت) على دوائر إخراج متعددة معزولة ومحمية. يشتمل كل مخرج على مفتاح صيانة ومصهر ومؤشر ضوئي محلي، مما يجعل IS200JPDDG1AAA مناسبًا للغاية للتطبيقات التي تتطلب مصدر طاقة تيار مستمر موثوقًا وآمنًا للأجهزة الميدانية مثل المرحلات وصمامات الملف اللولبي ولوحات إدخال الاتصال.
ينتمي GE IS200JPDDG1A إلى سلسلة JPDD الأوسع ويتم تثبيته مسبقًا بمصهر 15 أمبير، مما يتيح استخدامه مباشرة في الأنظمة التي تتطلب تنسيق الدائرة الفرعية مع الأسلاك والموصلات القياسية.
الميزات الوظيفية
يدعم توافق المدخلات المزدوجة لهذه اللوحة مدخلات 24 فولت تيار مستمر و125 فولت تيار مستمر، لكن لا يمكن استخدامها في وقت واحد.
تحتوي لوحة توزيع الطاقة GE DC على ست دوائر إخراج معزولة تمامًا، تحتوي كل منها على مفاتيح وصمامات مستقلة.
هذه اللوحة سهلة الصيانة. تحتوي كل دائرة على مفتاح يمكن عزله بأمان أثناء الصيانة.
إشارة الحالة المرئية: يُظهر كل ضوء مؤشر LED أخضر للإخراج حالة الطاقة.
دعم نظام التيار المستمر الأرضي العائم، مصمم لإمداد طاقة التيار المستمر الأرضي العائم، مع صمامات ومفاتيح على جانبي مسار التيار المستمر.
تحتوي هذه اللوحة على موصلات إخراج يمكن استخدامها لتوصيل لوحات JPDD الأخرى بطريقة السلسلة التعاقبية.
لا توجد ردود فعل تشخيصية. على عكس لوحة PDM الأساسية، فإن JPDD الخاص بـ GE IS200JPDDG1AAA غير متصل بمكون الإدخال/الإخراج PPDA لمراقبة النظام.
مقارنة مع المنتجات المماثلة
| نموذج |
نوع الصمامات |
JPDDG2 |
سمات |
| JPDDG1 |
صمامات 15 أمبير مثبتة مسبقًا |
15 أ |
حماية موحدة وجاهزة للاستخدام |
| JPDDG2 | حوامل منصهرات فارغة (5 × 20 مم) |
المعرفة من قبل المستخدم |
تصنيف الصمامات للتخصيص |
| جبددج3 | أصحاب الصمامات الفارغة (¼ بوصة × 1¼ بوصة) |
المعرفة من قبل المستخدم |
مرنة لتفضيلات الصمامات المحلية |
| JPDA (إصدار AC) |
توزيع التيار المتردد، 15 أمبير |
15 أ |
بالنسبة لأحمال التيار المتردد، عامل الشكل مماثل |
المزايا والعيوب
المزايا
التوصيل والتشغيل، يمكن أن تقلل الصمامات المثبتة مسبقًا من وقت التثبيت والأخطاء.
حماية قوية، كل مخرج مجهز بصمام ومفتاح لضمان السلامة وقابلية الصيانة.
مدخل مرن، يدعم أنظمة 24 فولت و125 فولت تيار مستمر.
تصميم مدمج، تركيب السكك الحديدية DIN يوفر مساحة اللوحة.
تعمل التعليقات المرئية وأضواء مؤشر LED على تبسيط عملية استكشاف الأخطاء وإصلاحها.
عيب
ليس لديها وظيفة تشخيصية ولا يمكن دمجها مع PPDA للمراقبة عن بعد.
تصميم غير زائد عن الحاجة، عند فقدان طاقة الإدخال، هناك نقطة فشل واحدة.
التخصيص محدود. قد لا تنطبق تقييمات الصمامات الثابتة على جميع التطبيقات (على عكس إصدارات G2/G3).
