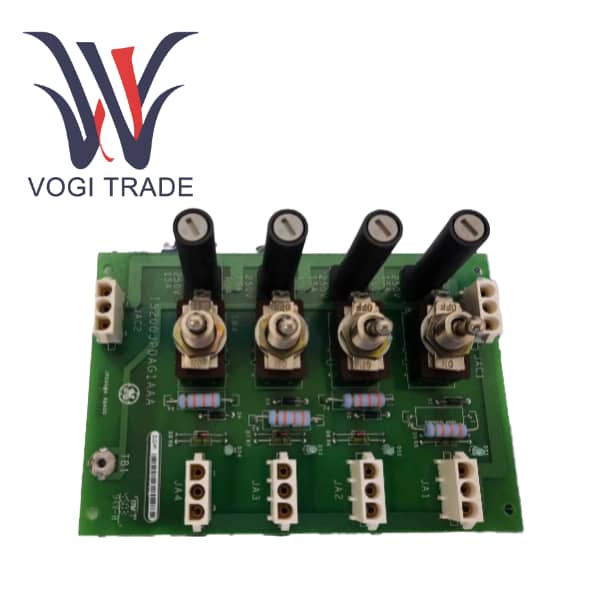

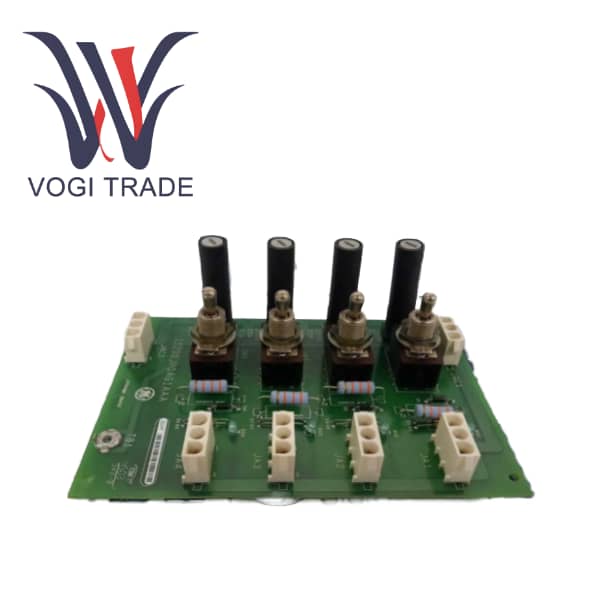

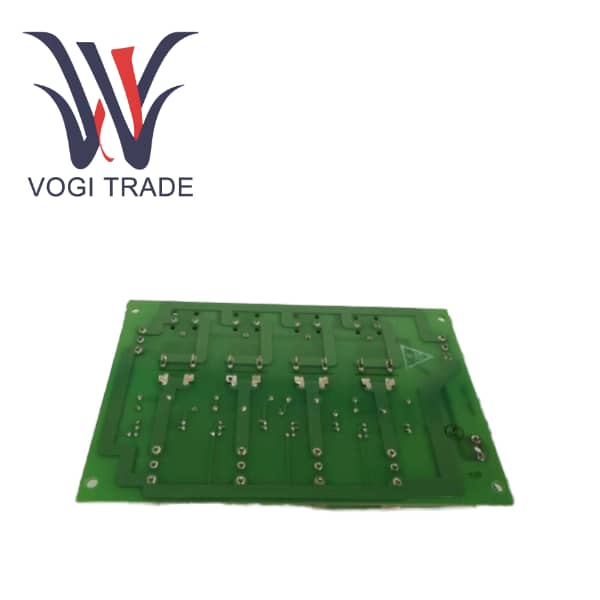

العلامة التجارية: جي ايالوصف: IS200JPDFG1ADDالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 3مصطلح الدفع: تي / تيميناء الشحن: شيامنIS200JPDFG1ADD عبارة عن وحدة توزيع طاقة بجهد 125 فولت تيار مستمر مصممة للاستخدام في نظام التحكم GE Mark VIe. تشكل GE IS200JPDFG1ADD جزءًا مهمًا من عائلة وحدة توزيع الطاقة (PDM)، المسؤولة عن قبول وتوزيع طاقة 125 فولت تيار مستمر من مصادر البطارية و/أو وحدات تحويل التيار المتردد إلى تيار مستمر (DACA).
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS200JPDFG1ADD |
| رقم الطلب |
IS200JPDFG1ADD |
| كتالوج |
مارك السادس |
| وصف |
لوحة توزيع الطاقة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8537101190 |
| البعد |
233 × 37 × 160 ملم |
| وزن |
0.82 كجم |
المعلمات التقنية
جهد الإدخال: 24 فولت تيار مستمر أو 125 فولت تيار مستمر (يمكن استخدام مدخل واحد فقط في المرة الواحدة) 125 فولت تيار مستمر اسمي (بحد أقصى 145 فولت تيار مستمر)
تيار الإدخال: 30 كحد أقصى
قاطع الدائرة: 30 تيار مستمر، متضمن
موصلات الإخراج: J1R، J1S، J1T (5 A منصهر)، J7X، Y، Z (5 A منصهر)، J8A، B (12 A منصهر)، J12 (3 A منصهر)
تصنيف المصهر: 15 أمبير، 250 فولت (¼ بوصة × 1¼ بوصة مصهر) 3 أمبير إلى 12 أمبير، اعتمادًا على الإخراجالمعاوقة على الأرض: >75 كيلو أوم (JP1 في مكانه)، >1500 كيلو أوم (إزالة JP1)
درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)
أبعاد الوحدة: 30.48 سم ارتفاع × 21.33 سم عرض × 16 سم عمق (12 بوصة × 8.4 بوصة × 6.3 بوصة)
التركيب: 4 × #10 فتحات لولبية
نظرة عامة على المنتج
IS200JPDFG1ADD عبارة عن وحدة توزيع طاقة بجهد 125 فولت تيار مستمر، مصممة خصيصًا لنظام التحكم GE Mark VIe. باعتبارها مكونًا رئيسيًا لسلسلة وحدة توزيع الطاقة (PDM)، فهي مسؤولة عن استقبال وتوزيع طاقة 125 فولت تيار مستمر من البطارية و/أو وحدة تحويل التيار المتردد إلى التيار المستمر (DACA). تم تصميم اللوحة خصيصًا للتطبيقات عالية الموثوقية حيث تكون مصادر الطاقة الزائدة ومراقبة النظام ذات أهمية بالغة. يمكن دمج هذه اللوحة بسلاسة مع مكونات PDM الأخرى وتوفير تعليقات شاملة من خلال واجهة الإدخال/الإخراج PPDA لتحقيق تشخيص النظام في الوقت الفعلي.
الميزات الوظيفية
مدخلات طاقة زائدة، وحدة DACA تدعم إدخال بطارية تيار مستمر 125 فولت ومصدر طاقة التيار المتردد للطاقة الاحتياطية.
شريط التوصيل DC العائم، الذي يدعم الكشف عن الأخطاء الأرضية، يتوافق مع المعايير الكهربائية الحية غير الخطرة.
المراقبة المتكاملة، وتوفير سعة الجهد، والخطأ الأرضي، واكتشاف التيار المتردد إلى التيار المستمر من خلال PPDA.
خرج الصمامات والمفاتيح، دوائر إخراج متعددة، مزودة بصمامات ومفاتيح لحماية الفروع.
يتم توصيل تعليقات النظام بـ PPDA باستخدام كابل مسطح للتشخيص في الوقت الفعلي وإعداد تقارير الحالة.
موثوقية عالية، مصممة خصيصًا للتكوينات الزائدة لضمان التشغيل المستمر.
مقارنة مع المنتجات المماثلة
| ميزة |
IS200JPDFG1ADD |
جي بي دي إي (24/48 فولت تيار مستمر) |
JPDB (توزيع التيار المتردد) |
| نوع الإدخال |
125 فولت تيار مستمر |
24/48 فولت تيار مستمر |
115/230 فولت و |
| النواتج |
مخرجات DC متعددة المنصهرة |
تنصهر مخرجات العاصمة |
مخرجات التيار المتردد المنصهرة |
| كشف خطأ الأرض |
نعم |
نعم |
لا |
| ردود فعل PPDA |
ردود فعل تناظرية ورقمية كاملة |
ردود فعل تناظرية محدودة |
جهد التيار المتردد وردود الفعل على حالة الفرع |
| دعم التكرار |
نعم (البطارية + داكا) |
نعم (الإمدادات المزدوجة) |
نعم (مصادر تيار متردد مزدوجة) |
| حالة الاستخدام النموذجية |
توزيع تيار مستمر عالي الطاقة |
توزيع تيار مستمر منخفض الطاقة |
توزيع حمل التيار المتردد |
المزايا والعيوب
ميزة
تنعكس الموثوقية العالية في دعم مصادر الطاقة الزائدة والتشغيل المتسامح مع الأخطاء.
تتوافق السلامة مع المعايير الحية غير الخطرة وهي مجهزة بوظيفة اكتشاف الأخطاء الأرضية.
يمكن دمج التصميم المعياري بسهولة مع مكونات Mark* VIe PDM الأخرى.
تشمل وظائف الحماية القوية الصمامات وقواطع الدائرة والمرشحات لضمان التشغيل الآمن.
عيب
التثبيت معقد ويتطلب التأريض الصحيح والاتصال بـ PPDA ليعمل بشكل كامل.
IS200JPDFG1ADD ليس منتجًا مستقلاً. يجب استخدام لوحة توزيع الطاقة من GE في نظام GE متوافق.
بالمقارنة مع لوحات التوزيع غير الزائدة عن الحاجة أو الأبسط، فإن التكلفة الأولية لنظام GE أعلى.
يجب أن يكون الفنيون على دراية ببنية GE PDM حتى يتمكنوا من استكشاف الأخطاء وإصلاحها.
