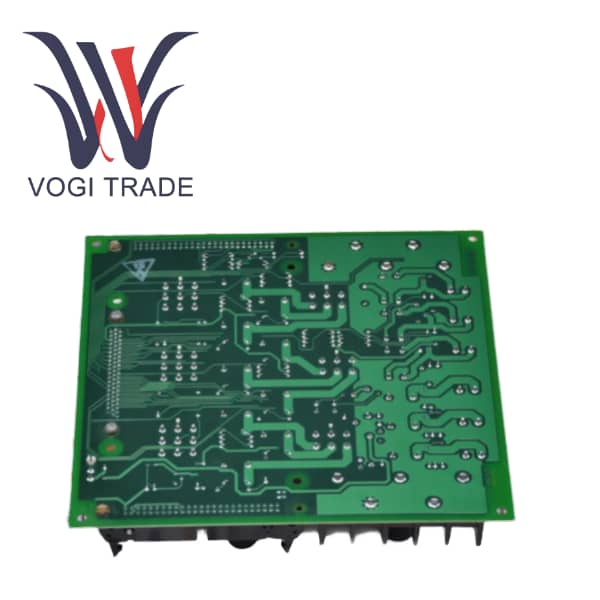

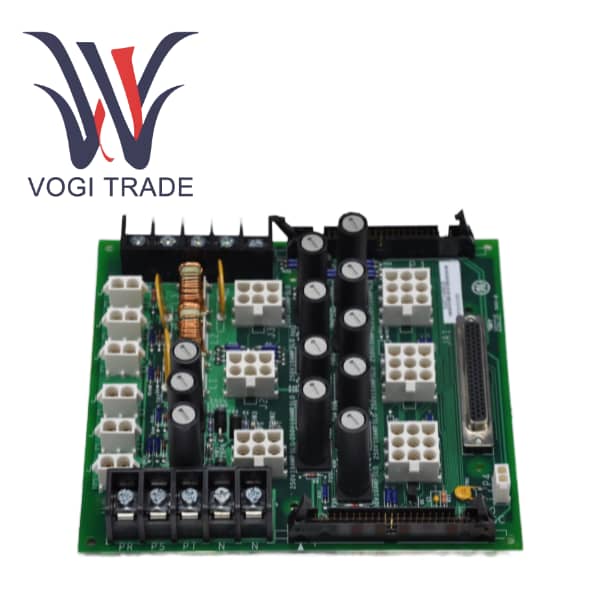

غي IS200JPDMG1ADC

المعلمات التقنية

جهد الإدخال:28 فولت تيار مستمر اسمي

موصلات الإدخال:ثلاثة 9 دبوس Mate-N-Lok (JR، JS، JT)

موصلات الإخراج: J1–J3 (6-pin Mate-N-Lok)، JCR/JCS/JCT (2-pin)، JAR/JAS/JAT (مساعد)

تصنيف الإخراج الحالي:25 أمبير كحد أقصى لكل ناقل إدخال

واجهة التشخيص:كابل شريطي ذو 50 سنًا (P1/P2)، موصل DC-62 لحزمة الإدخال/الإخراج PPDA

درجة حرارة التشغيل:-30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)

أبعاد اللوحة: 16.51 سم ارتفاع × 17.8 سم عرض (6.5 بوصة × 7.0 بوصة)

تصاعد:DIN السكك الحديدية أو قوس الصلب المثبت على القاعدة

نظرة عامة على المنتج

IS200JPDMG1ADC عبارة عن لوحة إخراج طاقة تحكم عالية الأداء بقدرة 28 فولت تيار مستمر، تم تصميمها كنوع JPDM ضمن إطار وحدة توزيع الطاقة (PDM) لنظام التحكم في توربينات GE Mark VIe. يعمل GE IS200JPDMG1ADC كجهاز عصبي مركزي لتوزيع طاقة تيار مستمر نظيفة وموثوقة ومتكررة بقدرة 28 فولت على مكونات نظام التحكم المهمة، بما في ذلك وحدات التحكم نفسها وحزم الإدخال/الإخراج والبنية التحتية للشبكة مثل محولات Ethernet.

باعتباره مكونًا "أساسيًا" في PDM، يتميز JPDM بحماية مصهر الدائرة الفرعية المتكاملة IS200JPDMG1ADC وقدرته على دعم بنيات الطاقة ذات التيار العالي والمتكررة.   تم تصميم GE IS200JPDMG1ADC للبيئات الصناعية ذات المهام الحرجة حيث يكون توفر النظام والتسامح مع الأخطاء أمرًا بالغ الأهمية.   وتتمثل الميزة الرئيسية في قدرته على استضافة حزمة الإدخال/الإخراج IS220PPDA، التي توفر تشخيصات وملاحظات شاملة على مستوى النظام، وتحول نظام توزيع الطاقة من شبكة أسلاك سلبية إلى أصل ذكي ومراقب وقابل للصيانة.

الميزات الوظيفية

دعم التكرار المعياري الثلاثي (TMR):تم تصميم IS200JPDMG1ADC بشكل أساسي لأنظمة TMR. تحتفظ GE IS200JPDMG1ADC بثلاثة حافلات طاقة مستقلة تمامًا بقدرة 28 فولت تيار مستمر (R، S، T). لن يؤثر الفشل في مصدر طاقة أو ناقل واحد على الاثنين الآخرين، مما يضمن التشغيل المستمر لقناتي تحكم على الأقل.

حماية شاملة لدائرة الفروع:GE IS200JPDMG1ADC على عكس نظيرتها JPDS، يتضمن JPDM صمامات فردية في جميع دوائر الإخراج الرئيسية والمساعدة. يوفر هذا حماية محلية، مما يمنع حدوث خطأ في حزمة إدخال/إخراج واحدة أو جهاز ميداني من إسقاط ناقل الطاقة بالكامل.

تشخيصات النظام المتقدمة عبر PPDA:GE IS200JPDMG1ADC من خلال استضافة حزمة PPDA I/O، يتيح JPDM مجموعة كاملة من التشخيصات، بما في ذلك:

مراقبة الجهد التناظري في الوقت الحقيقي لجميع الحافلات الثلاثة 28 فولت.

الحالة المنطقية لكل دائرة فرعية منصهرة (إشارة المصهر المنفوخ).

ردود فعل حالة الاتصال الجافة من كل من مصادر الطاقة الثلاثة المجمعة.

معرف إلكتروني للتعرف التلقائي على اللوحة في تكوين النظام.

بنية الطاقة المرنة:يمكن إعادة تكوين GE IS200JPDMG1ADC بسهولة في الميدان عبر وصلات العبور. يمكن لـ GE IS200JPDMG1ADC التبديل من إعداد TMR الزائد تمامًا إلى إعداد Simplex عالي التوفر حيث تتشارك مصادر الطاقة المتعددة الحمل على ناقل واحد.

القدرة الحالية العالية:تم تصميم GE IS200JPDMG1ADC للأنظمة الأكبر حجمًا، ويدعم JPDM مصادر الطاقة بحدود تيار تتجاوز 500 واط. تم تصنيف كل ناقل من حافلات الطاقة الداخلية الثلاثة بـ 25 أمبير، مع مسار عودة أرضي مشترك بتصنيف 75 أمبير.

السلامة والموثوقية المتأصلة:تضمن ميزات مثل الصمامات ذاتية الضبط على الدوائر المساعدة، وتركيب الصمام الثنائي لطاقة PPDA، والتنسيق مع أجهزة الحماية الأولية، موثوقية عالية للنظام وتبسيط عملية التعافي من الأعطال العابرة.

المقارنة مع المنتجات المشابهة (JPDM مقابل JPDS)
