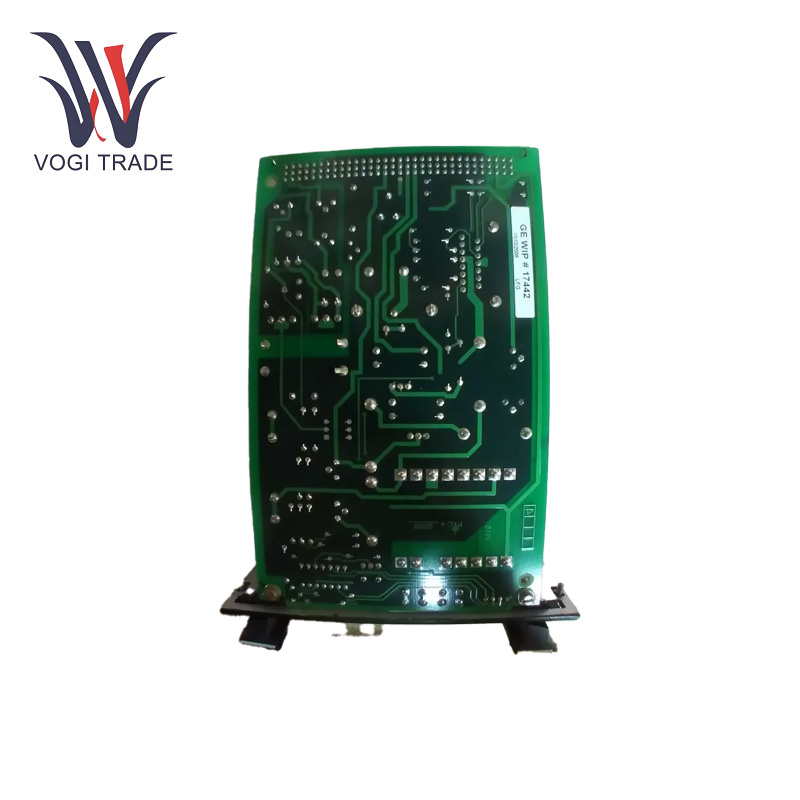

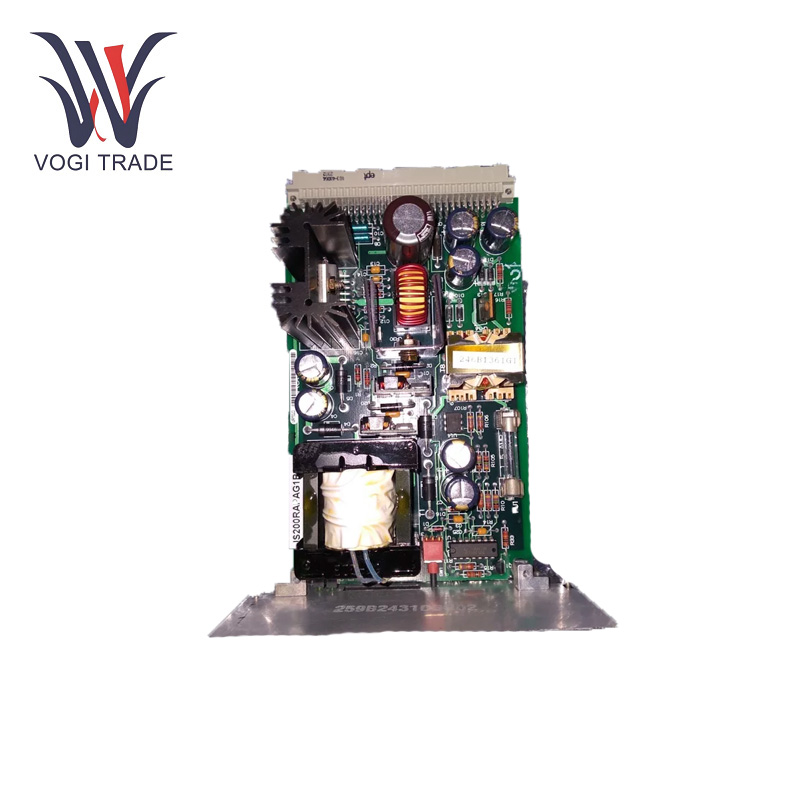

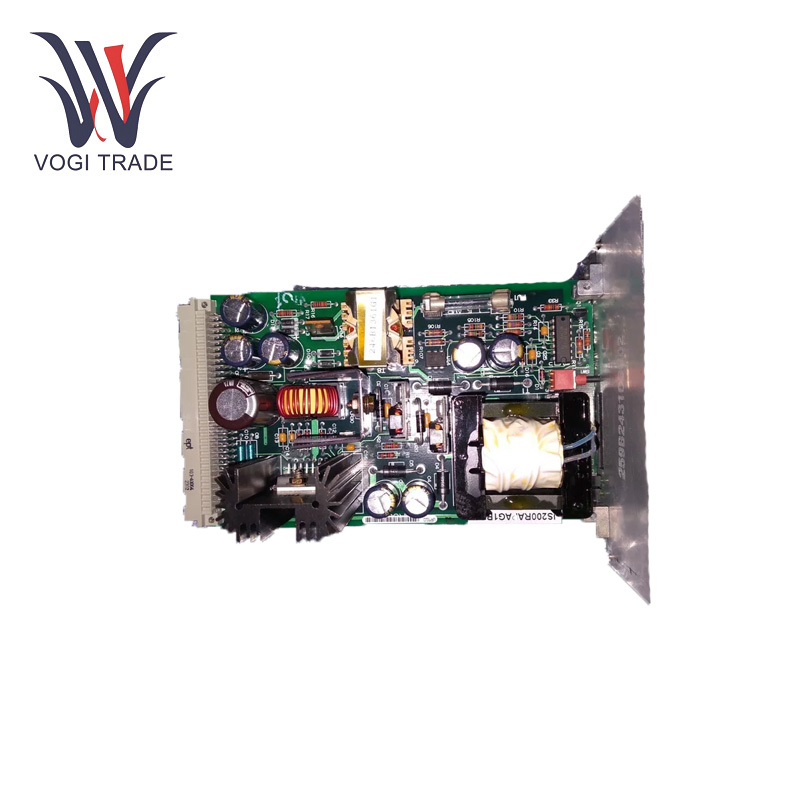

غي IS200RAPAG1BCA

معلمات التشغيل

جهد الإدخال: 120 فولت تيار متردد أو 240 فولت تيار متردد.

نوع الإشارة الحالية: 0 - 20 مللي أمبير،  0 - 200 مللي أمبير.

سعة الأسلاك الطرفية: للأسلاك رقم 18 AWG.

البيانات حتى أكتوبر 2023. نوع الموصل: تيار مستمر - موصل 37 دبوس.

العزلة: الجهد: 500 فولت (تقريبًا).

درجة حرارة التشغيل: 0 - 60 درجة مئوية.

نوع التركيب: درابزين DIN أو مثبت بمسامير على اللوحة.

تردد الإدخال: 50/60 هرتز (متوقع).

ميزات المنتج

إدخال وإخراج الإشارة المرنة: يمكنه قبول مجموعة متنوعة من إشارات الإدخال والإخراج التناظرية. تدعم حزمة الإدخال التناظري أجهزة الإرسال المكونة من سلكين وثلاثة أسلاك وأربعة أسلاك ويمكنها أيضًا العمل مع أجهزة إرسال تعمل بالطاقة الخارجية وجهد تيار مستمر يبلغ 5 فولت و10 فولت. فيما يتعلق بالإخراج التناظري، تغطي إشارات العمل كلا من إشارات التيار 0 - 20 مللي أمبير و0 - 200 مللي أمبير. بفضل مجموعة غير عادية من توافق الإشارة، يمكنه العمل مع مجموعة واسعة من أجهزة الاستشعار والمشغلات، مما يجعله حلاً مرنًا بشكل لا يصدق   لمجموعة متنوعة من متطلبات التحكم الصناعية.

وظيفة الحماية الزائدة: مرحل الرحلة الاحتياطية في أنظمة التحكم Mark VIe أو Mark VleS جنبًا إلى جنب مع PPRO أو YPRO، يتم توصيله بلوحة المرحل ويوفر حماية احتياطية. ومن خلال وجود هذه الميزة كميزة حماية احتياطية، فإنها تضيف إلى موثوقية وسلامة نظام التحكم بأكمله. إذا كان هناك خطأ في دائرة دائرة الحماية الرئيسية، فإن GE IS200RAPAG1BCA جاهز لتولي مسؤولية إيقاف تشغيل المعدات بشكل آمن ولتجنب الإصابة أو التلف.

تثبيت

تصاعد: اختر موقع التثبيت في خزانة التحكم، نظيفًا وجافًا وجيد التهوية. إذا كان هناك تداخل كهرومغناطيسي قوي في البيئة، فيرجى التأكد من إزالته. اجمع المعدات المطلوبة، مثل المفكات ومزيلات الأسلاك، وافحص GE IS200RAPAG1BCA بحثًا عن أي علامات تلف، وتأكد من أن جميع المكونات والموصلات تعمل. يمكن تركيب اللوحة على سكة DIN أو تثبيتها على لوحة معدنية مثبتة على اللوحة. إذا كان مشروعك يستخدم سكة DIN، فما عليك سوى تثبيت اللوحة على السكة وتثبيتها باستخدام أدوات التثبيت المناسبة. إذا قمت بالتثبيت على لوحة، فاضبط فتحات التثبيت الخاصة باللوحة باستخدام الفتحات الموجودة على اللوحة ثم استخدم البراغي لضبطها. وذلك للتأكد من تركيب اللوحة بشكل مسطح ومستقر أثناء التشغيل لتجنب الاهتزاز والارتخاء.

استكشاف الأخطاء وإصلاحها

إدخال إشارة غير طبيعي نظرًا لأن إشارات الإدخال التناظرية غير طبيعية أو غير مستقرة في العلبة، وتأكد أولاً من صحة اتصال سلك المستشعر، وعدم وجود ضرر. تحقق مما إذا كان يتم تشغيل المستشعر على النحو الأمثل. في هذه الحالة، قم بقياس إشارات الإدخال في محطات GE IS200RAPAG1BCA باستخدام جهاز القياس المتعدد، سيساعدك هذا بالتأكيد على معرفة ما إذا كانت المشكلة تكمن في اللوحة أو المستشعر الخارجي.

فشل وظيفة الحماية إذا لم تعمل وظيفة الحماية الاحتياطية، يرجى التحقق مما إذا كانت الأسلاك بين GE IS200RAPAG1BCA ولوحة الترحيل صحيحة وثابتة. التأكد من أن تكوين وإعدادات وظيفة الحماية في نظام التحكم معقولة؛ إذا حدث عطل في الأجهزة مثل احتراق المرحل في الدائرة، فقد تحتاج إلى استبدال اللوحة واستبدال الدائرة بمرحل جديد.

قضية الاتصالات: قد تؤدي مشكلة الاتصال إلى فشله بالكامل، لذا تأكد من توصيل كابل الاتصال بشكل صحيح وعدم تلفه. قم بمراجعة إعدادات ومعلمات الاتصال الخاصة باللوحة والأجهزة الأخرى، مثل معدل البث بالباود، للتأكد من مطابقتها للإعدادات المتوقعة في المثال.

نطاق التطبيق

محطات توليد الطاقة بالتوربينات الغازية：في أنظمة توليد الطاقة بتوربينات الغاز، يعد GE IS200RAPAG1BCA مكونًا مهمًا لمراقبة وحماية تشغيل توربينات الغاز. فهو يراقب إشارات الجهد والسرعة للمولد، ويقوم بضبط إمداد الوقود وعملية الاحتراق لتوربينات الغاز جنبًا إلى جنب مع مكونات التحكم الأخرى لضمان التشغيل الفعال والمستقر لتوربينات الغاز وتحسين كفاءة توليد الطاقة.

محطات توليد الطاقة بالتوربينات البخارية: هذه اللوحة هي مكون رئيسي آخر لنظام التحكم في محطات توليد الطاقة بالتوربينات البخارية. نظام مراقبة التوربينات البخارية هو نظام تحكم يستخدم لمراقبة المعلمات المختلفة لتشغيل التوربينات البخارية على أساس الوقت الحقيقي بما في ذلك ضغط البخار وجهد المولد، مع الحماية والتحكم اللازمين. يمكن للظروف غير الطبيعية، مثل الجهد الزائد والسرعة الزائدة، أن تعمل بسرعة على تشغيل آلية حماية إيقاف التوربين البخاري لمنع تلف المعدات.

نظام الأتمتة الصناعية：في مجموعة متنوعة من خطوط إنتاج الأتمتة الصناعية، يمكن استخدام GE IS200RAPAG1BCA لمراقبة ومراقبة تشغيل المحركات والمضخات والمعدات الأخرى. فهو يساعد على تحقيق التحكم الدقيق في تشغيل المعدات وضمان التشغيل المستقر لخط الإنتاج من خلال جمع ومعالجة الإشارات التناظرية من أجهزة الاستشعار. في الصناعات المعدنية والكيميائية، على سبيل المثال، يمكنه مراقبة درجة الحرارة والضغط وتدفق عملية الإنتاج، والتحكم في تشغيل وإيقاف المعدات لضمان جودة المنتج وسلامة الإنتاج.
