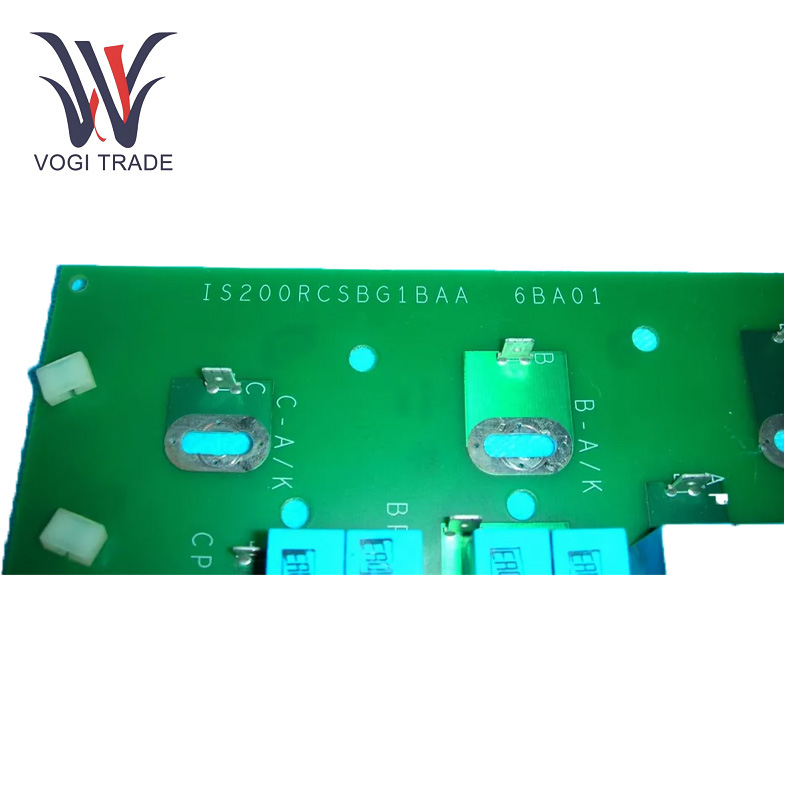

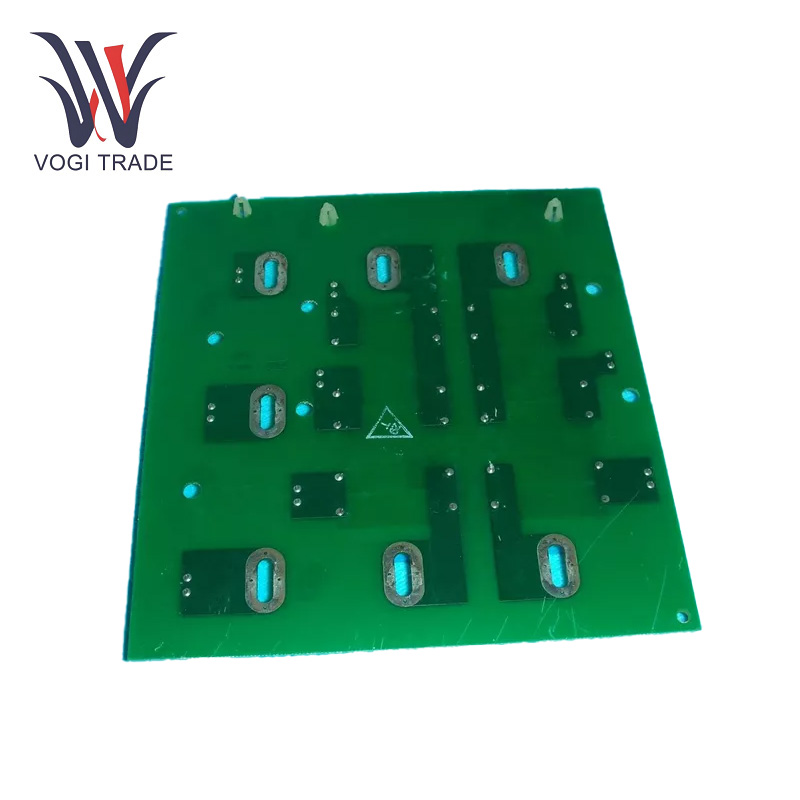

العلامة التجارية: جي ايالوصف: بطاقة RC Snubberالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 5مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IS200RCSBG1BAA هي بطاقة RC للحماية من الجهد الزائد للثنائيات وSCR، مع تنظيم تيار ثابت وقيم سعة متعددة الاستخدامات للأحمال والسيناريوهات الكهربائية المختلفة.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS200RCSBG1BAA |
| رقم الطلب |
IS200RCSBG1BAA |
| كتالوج |
مارك السادس |
|
|
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8479909090 |
| البعد |
35 سم * 35 سم * 10 سم |
| البعد التعبئة |
37 سم * 37 سم * 12 سم |
| وزن |
1.2 كجم |
معلمات التشغيل
السعة: 0.095 - 0.150.
لقط الحالي: 8.5 الشروط.
RMS التقييم الحالي: 0.5 أ.
عدد المكثفات: 12.
العزلة: الجهد: حوالي 500 فولت.
درجة حرارة. يتراوح: 0 - 60 درجة مئوية
ميزات المنتج
حماية من الجهد الزائد: GE IS200RCSBG1BAA هي في الغالب بطاقة RC snubber. تستخدم لحماية الجهد الزائد للثنائيات وSCR (المقومات التي يتم التحكم فيها بالسيليكون). إن إضافة المكثفات في دوائر snubber لها تأثير إيجابي لأنها قادرة على امتصاص وتبديد كمية أكبر من هذه الطاقة.
التنظيم الحالي المستقر: في المتوسط، يبلغ تيار التثبيت لكل مكثف على اللوحة 8.5 ذروة وتيار RMS هو 0.5 أمبير، مما يساهم في استقرار التيار المنظم على اللوحة والتدفقات في الدائرة، مما يمنع التيار من الفيضان وحرق معدات.

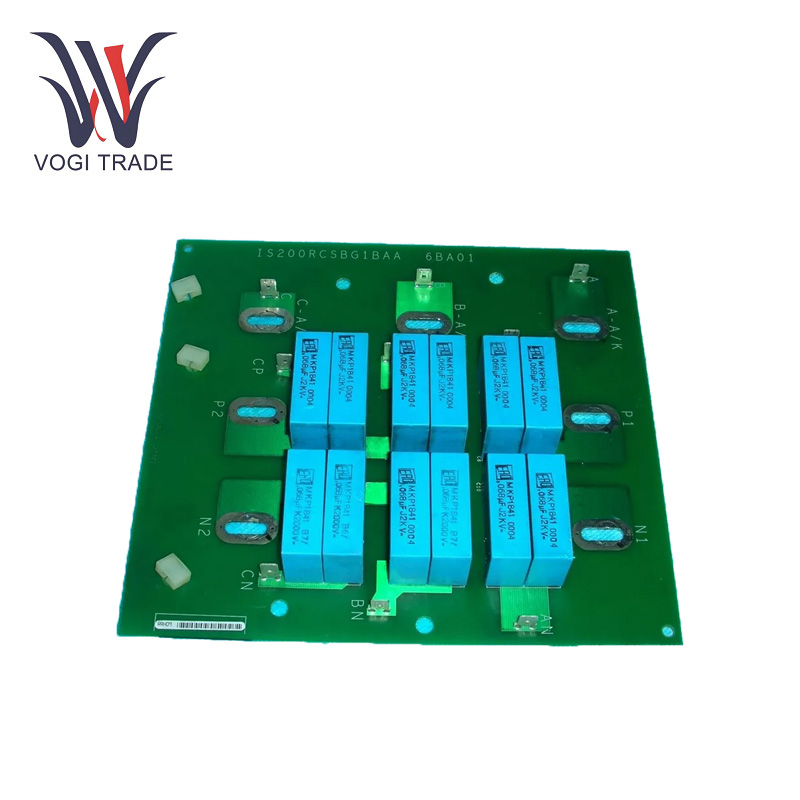

السعة متعددة الاستخدامات: تحتوي اللوحة على اثني عشر مكثفًا، في ستة أزواج. قد تختلف السعة بين المكثفات من 0.095 إلى 0.150 ميكروفاراد، مما يغطي نطاقًا واسعًا من قيم السعة التي تساعدها على أن تكون متعددة الاستخدامات من حيث العمل مع الأحمال الكهربائية المختلفة وسيناريوهات التشغيل، مما يسمح للوحدة بتوفير إمكانات تخزين وإطلاق الطاقة المتغيرة، مما يحقق الاحتياجات المحددة للتطبيقات المختلفة.
تثبيت
تصاعد: اختر موقعًا في خزانة التحكم أو حامل المعدات. يجب أن يكون مكان التثبيت نظيفًا وجافًا ومكيفًا جيدًا وبعيدًا عن مصادر التداخل الكهرومغناطيسي القوية. تحقق مرة أخرى من أن فتحات التثبيت هي الحجم والموقع الصحيحين لـ GE IS200RCSBG1BAA. قم بمحاذاة اللوحة بفتحات التثبيت وثبتها بمسامير أو أدوات تثبيت حسب الحاجة. تأكد من تركيب اللوحة بشكل مسطح وصلب لمنع الاهتزاز والارتخاء أثناء التشغيل. إذا تم توجيهها بواسطة القضبان أو الأقواس، فاستعد لإدخال اللوحة في مكانها وقفله.
استكشاف الأخطاء وإصلاحها
مؤشر الجهد الزائد: يتم تشغيل وظيفة الحماية من الجهد الزائد بشكل متكرر، ويتم فحص جهد مصدر الطاقة لمعرفة ما إذا كان هناك تقلب في الجهد الخارجي أو ارتفاع لحظي. من الضروري فحص الأسلاك بما في ذلك توصيلات دائرة الطاقة للتأكد من عدم وجود خيوط مفككة أو أسلاك تالفة مسؤولة عن مشكلات الجهد. إذا استمرت المشكلة، قم بقياس قيمة السعة لكل مكثف على لوحة GE IS200RCSBG1BAA بواسطة عدة أمتار لمعرفة ما إذا كان سيكون هناك فشل أو خارج القيمة العادية للمكثف.
الويب العادي الحالي: إذا لم يكن التيار مستقرًا أو يتجاوز النطاق الطبيعي، فمن المحتمل أن يكون هناك أحمال متصلة باللوحة بسبب الحمل الزائد أو أخطاء الدائرة القصيرة. تحقق من SCRs والثنائيات المحمية بواسطة اللوحة أن كل شيء على ما يرام. للتحقق مما إذا كانت تعمل، قم بقياس تيار التثبيت وتيار RMS للمكثفات. إذا كانت المشكلة الحالية بسبب فشل أحد المكونات، فاستبدل المكون الفاشل بسرعة.
تدفق هواء غير كافي / درجة حرارة زائدة: إذا كانت المكونات الموجودة على لوحة GE IS200RCSBG1BAA محمومة بشكل زائد، فيرجى التحقق من بيئة التهوية وتبديد الحرارة حول اللوحة أولاً. تأكد من تهوية اللوحة بشكل صحيح، بحيث لا يوجد أي غبار أو حطام على اللوحة يمكن أن يمنع تبديد الحرارة. تدفق تيار لوحة المراقبة، قد يكون ذلك بسبب ارتفاع درجة حرارة اللوحات بشكل كبير. إذا كانت الحرارة ناجمة عن مكونات معينة، مثل المكثف (أو) المقاوم، فاستخدم مستشعر درجة حرارة معدات التصوير الحراري لاكتشاف المكونات المحمومة واستبدالها.
نطاق التطبيق
أنظمة توربينات الغاز: هو جزء لا يتجزأ من نظام التحكم في محطات توليد الطاقة بالتوربينات الغازية. يتم استخدامه لحماية المكونات الإلكترونية للطاقة لنظام الإثارة والمحول - وحدات الصمام الثنائي للمولد. ويساهم ذلك في التشغيل الموثوق لوحدة التوربينات الغازية بأكملها، ويزيد من عملية توليد الطاقة، ويعزز كفاءة وموثوقية توليد الكهرباء في محطة الطاقة الكهربائية.
نظام التحكم في إلكترونيات الطاقة لأنظمة التوربينات البخارية：تعد هذه اللوحة أيضًا مكونًا مهمًا لنظام التحكم الكهربائي لوحدات التوربينات البخارية. إنه يحمي الثنائيات و SCRs في دوائر إثارة التوربينات البخارية وتحويل الطاقة. وعندما تعمل التوربينات البخارية، يمكنها التحكم بشكل فعال في تقلبات الجهد الكهربي للمعدات الكهربائية والارتفاع الواضح للتيار - لضمان أن الأجهزة الكهربائية يمكن أن تعمل في ظل حالة مستقرة، وذلك لضمان تشغيل التوربينات البخارية بشكل آمن وفعال.
توزيع الطاقة الصناعية：يمكن أيضًا استخدام GE IS200RCSBG1BAA لحماية وتثبيت أجهزة الطاقة الإلكترونية في أنظمة توزيع الطاقة والتحكم فيها. إنه مناسب في الصناعات المعدنية والكيميائية والتعدينية حيث توجد أحمال عالية الطاقة وتفاعلية عالية وعمليات تبديل متكررة. فهو يسمح بتعزيز الموثوقية وعمر الخدمة لنظام توزيع الطاقة بالكامل من خلال تجنب إتلاف الجهد الزائد وعدم استقرار التيار الذي يؤدي إلى فشل المعدات وتوقف الإنتاج المقابل.
