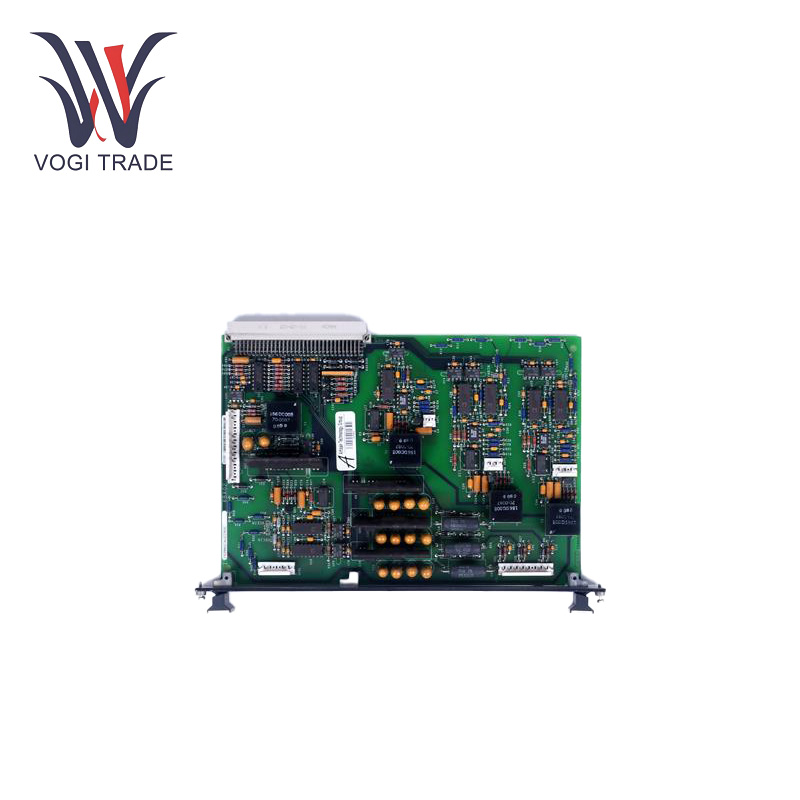

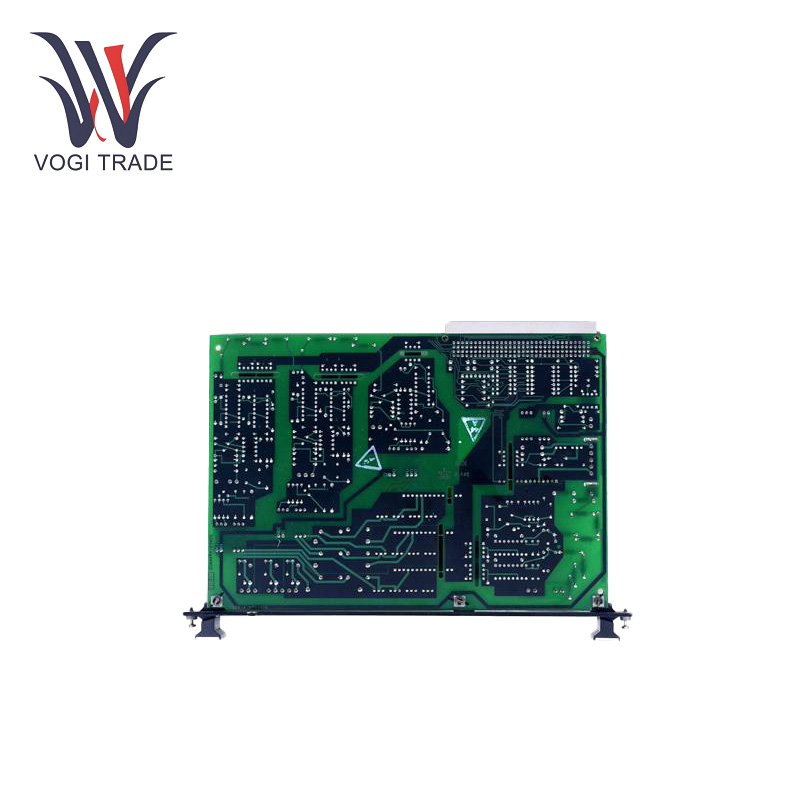

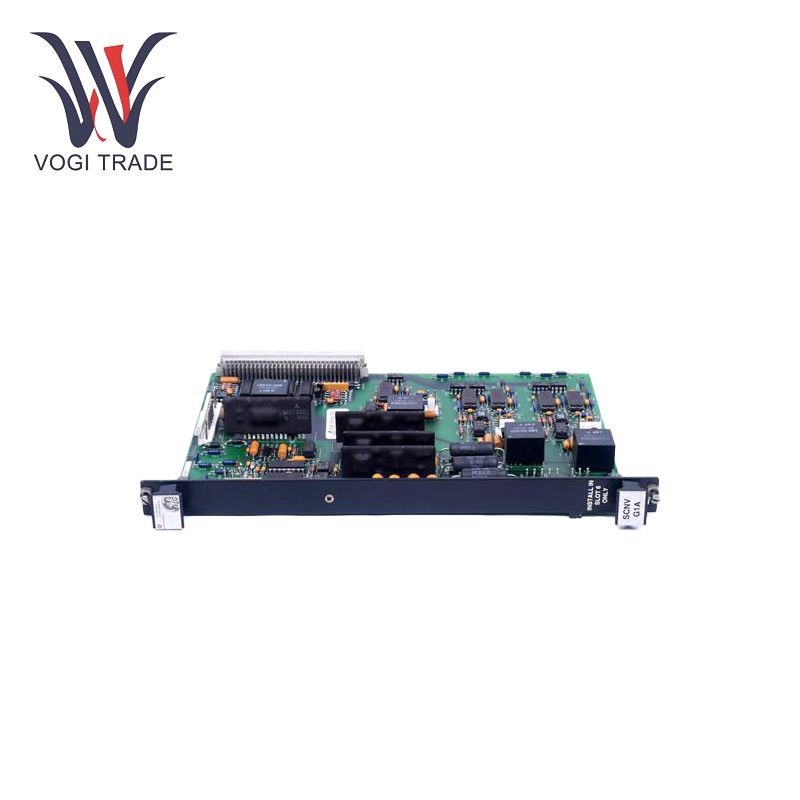

العلامة التجارية: جي ايالوصف: لوحة واجهة المحولالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 3مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IS200SCNVG1ADC هي لوحة تحكم في سلسلة Mark VI Speed tronic، مع ردود فعل الإشارة والمراقبة والتحكم في الفرامل وميزات وظيفية أخرى.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS200SCNVG1ADC |
| رقم الطلب |
IS200SCNVG1ADC |
| كتالوج |
- |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
11 سم * 6 سم * 6.7 سم |
| البعد التعبئة |
13 سم * 9 سم * 9 سم |
| وزن |
0.14 كجم |
المعلمات التقنية
الجهد االكهربى: 24 فولت تيار مستمر
درجة الحرارة مستقرة: -30 – 65 درجة مئوية
مزود الطاقة:يحصل مصدر الطاقة على طاقة VDC من خلال موصل P1 الخاص به ويستقبل طاقة ثانوية من محولاته الأربعة.
شركة لوحة الكترونية معززةموصل: يتم تضمين لوحة الكترونية معززة P1 ذات 128 سنًا للتواصل مع اللوحات الأخرى.
الموصلات: يوجد 6 موصلات رأسية لتوصيل مجزئات تيار Vishay ومشغلات البوابة ووصلة DC.
تتضمن الدائرة: 3 دوائر محرك بوابة SCR، 3 دوائر استشعار تيار الإدخال، 2 دوائر ردود فعل الجهد من خط إلى خط، 1 دائرة ردود فعل جهد وصلة DC، 1 دائرة ردود فعل IGBT VCE DB، و1 دائرة تشغيل بوابة IGBT للكبح الديناميكي.
سمات
التحكم والواجهة: بمثابة لوحة واجهة تحكم إلى جسر للسلسلة المبتكرة من محولات الصمام الثنائي SCR المستقلة بقدرة 1800 إلى 1000 أمبير، تحتوي كل لوحة على مصدر 6 نبضات ويمكنها تشغيل ما يصل إلى ثلاثة SCR.
تخزين البيانات والوصول إليها GE IS200SCNVG1ADC:يحتوي جهاز تخزين الوظيفة الإضافية GE IS200SCNVG1ADC على المعرف ومعلومات المراجعة.
دائرة سائق البوابة: تعمل دائرة تشغيل بوابة IGBT المفردة للكبح الديناميكي على تبديل جهد بوابة IGBT إلى الباعث بين VCC (+15 فولت) وVEE (- 7.5 فولت) ويمكن أن تولد خطأ عدم التشبع وإمداد السائق تحت خطأ الجهد.
توسيع لوحة الكترونية معززة فردية والتحكم عن بعد: يمكن إغلاق الطائرات التوسعية والبعيدة الخلفية بشكل فردي دون التدخل في تشغيل الطائرات الخلفية الأخرى.
مجالات التطبيق
توليد الطاقة الحرارية: في محطات الطاقة الحرارية التي تعمل بالفحم أو النفط أو الغاز، كواجهة تحكم وجسر، تضمن GE IS200SCNVG1ADC التشغيل العادي لمحول الصمام الثنائي الثايرستور، وتحقق التحكم الدقيق في المولد، وتحسن كفاءة توليد الطاقة والاستقرار.
تكرير البترول: في تنقية المصنع، يحقق التحكم في الصمام الثنائي الثايرستور للتقطير الجوي والتقطير الفراغي، والتكسير الحفزي، والمعالجة المائية وغيرها من الأجهزة التحكم الدقيق ومراقبة المعلمات مثل درجة الحرارة والضغط والتدفق ومستوى السائل في عملية الإنتاج، مما يضمن الأمان والسلامة التشغيل الفعال لعملية التكرير.
التصنيع الكيميائي: في عملية تصنيع المنتجات الكيماوية مثل الأسمدة والبلاستيك والمطاط والألياف، يتم استخدام GE IS200SCNVG1ADC للتحكم المنسق في أنظمة التحكم الآلي والمفاعلات والمبادلات الحرارية والمضخات والصمامات وغيرها من الأجهزة لتحقيق التحكم الدقيق في التفاعل الكيميائي العمليات ونقل المواد وتوزيعها، وتحسين جودة وإنتاج المواد الكيميائية.
صهر الحديد والصلب: يتم استخدام GE IS200SCNVG1ADC للاتصال والتحكم بين نظام التحكم في صناعة الحديد وصناعة الصلب ووصلات إنتاج درفلة الفولاذ والأفران العالية والمحولات والأفران الكهربائية ومصانع الدرفلة وغيرها من المعدات لتحقيق التحكم الدقيق ومراقبة المعلمات مثل درجة الحرارة والضغط والتدفق والسرعة في عملية الإنتاج، وتحسين جودة وكفاءة إنتاج الصلب.
صناعة صناعة الورق: في خط إنتاج صناعة الورق، كواجهة تحكم بين نظام التحكم وآلة الورق، وآلة اللب، والمجفف، وآلة الطلاء وغيرها من المعدات، يمكنها التحكم بدقة ومراقبة معلمات عملية الإنتاج مثل سرعة السيارة والتوتر والرطوبة ودرجة الحرارة وما إلى ذلك، وتحسين جودة الورق وكفاءة الإنتاج.
صناعة بناء السفن:في نظام طاقة السفينة ونظام التحكم الآلي، يمكن لـ GE IS200SCNVG1ADC تحقيق التحكم في الثنائيات الثايرستور، وتحقيق تبادل المعلومات والعمل التعاوني بين الأنظمة، وتحسين سلامة التشغيل ومستوى التشغيل الآلي للسفن.
