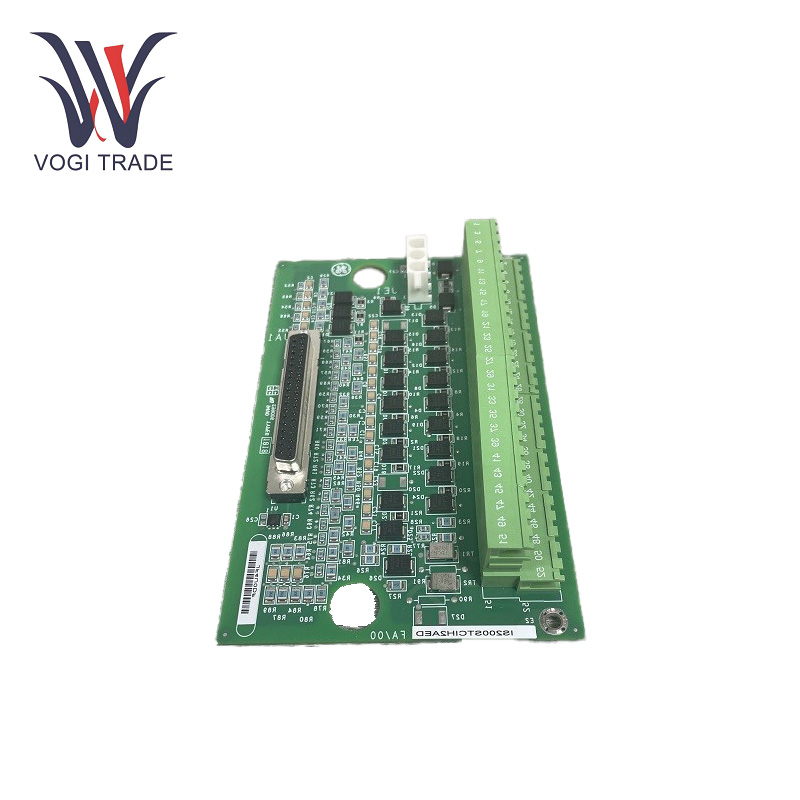

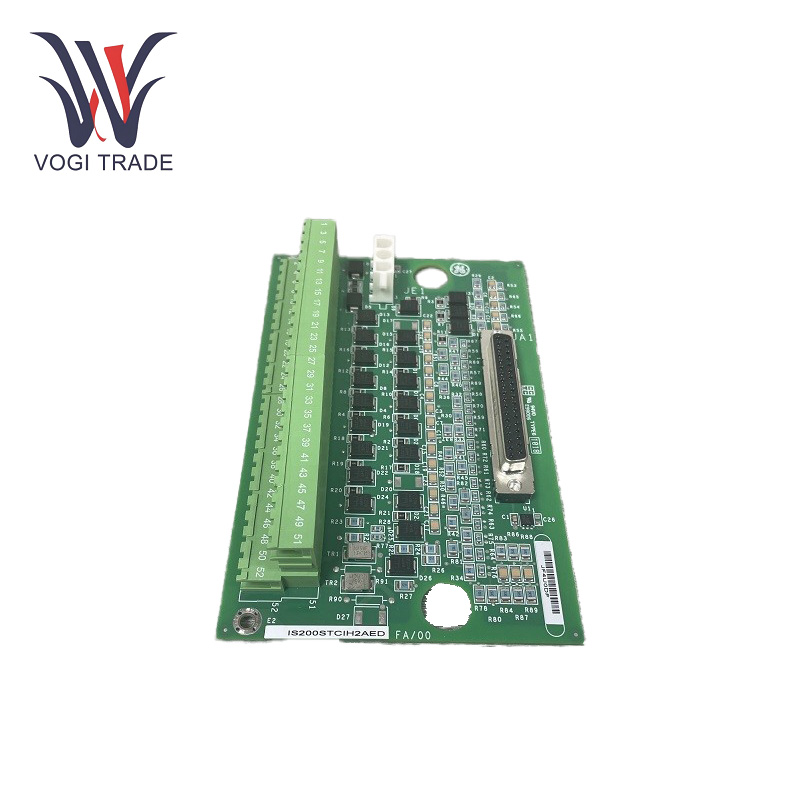

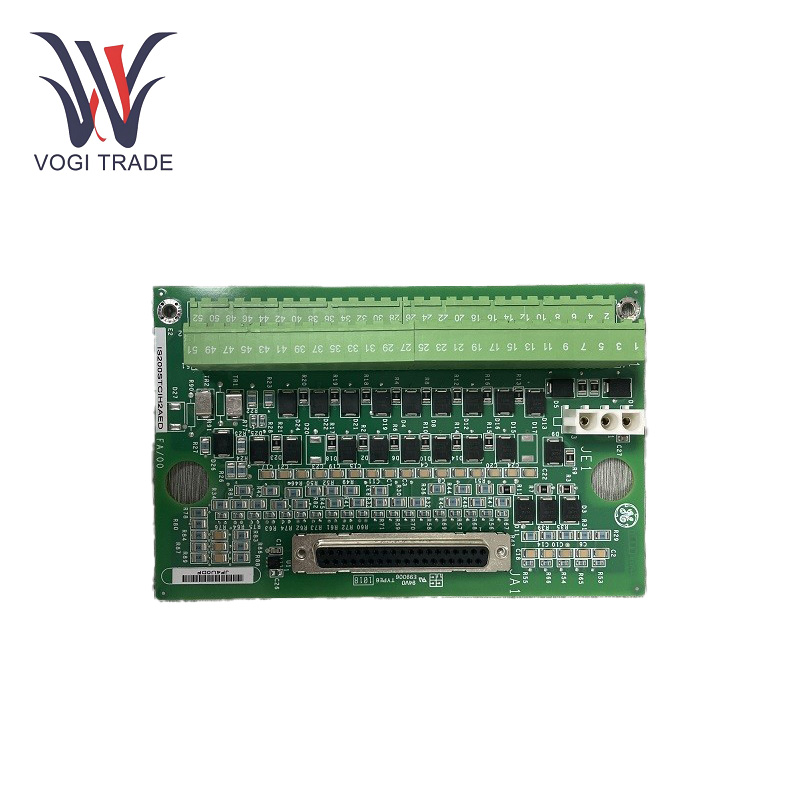

GE IS200STCIH2AED

المعلمات التشغيل

عدد مدخلات الاتصال: 24.

الفولتية الإثارة الاسمية: 24 V DC ، 48 V DC ، 125 V DC.

نطاقات إدخال الجهد الإثارة: 16 - 32 في العاصمة.

مرشح تمرير منخفض الأجهزة عند الإدخال: 4 مللي ثانية.

واجهة الاتصال: Ethernet.

نوع التثبيت: DIN-RAIL أو جبل مسطح.

نطاق درجة الحرارة (للنموذج)= - 20 درجة مئوية - 50 درجة مئوية.

ميزات المنتج

مدخلات اتصال متعددة وقمع الضوضاء: GE IS200STCIH2AED تقبل 24 مدخلات الاتصال مع الإثارة الاسمية 24 V أو 48V أو 125 V DC (خارجي) هناك آليات لقمع الضوضاء لكل إدخال اتصال. توفر هذه المنطقة أيضًا الحماية من الطفحات وضوضاء HF مما يتيح تدفقًا نظيفًا ومستقرًا بحيث يمكن التقاط الإشارات دون تشويش. إن ميزات قمع الضوضاء هذه ، على سبيل المثال ، تسمح للجهاز بالاستمرار في العمل بشكل طبيعي وجمع البيانات بشكل موثوق حتى في البيئات الصناعية التي تتمتع بمجموعة واسعة من التداخل الكهرومغناطيسي.

نظام التحكم القائم على الكمبيوتر الشخصي لتقديم المحرك التعريفي 2: يعمل هذا اللوحة أيضًا مع حزمة الإدخال/الإخراج. يسمح موصل النوع D 37 (أنثى) D على اللوحة بالاتصال البسيط لحزمة الإدخال/الإخراج. ثم يتصل بوحدة التحكم عبر Ethernet. مع وجود هذا التوافق ووضع الاتصال في مكانها ، يكون التكامل في أنظمة تحكم أكثر شمولاً أمرًا ممكنًا ، مما يتيح تنفيذ أوامر نقل البيانات الفعال بين المكونات المختلفة.

يثير نطاقات الإدخال قابلة للتعديل: نطاقات الإثارة المدخلات لمدة 24 فولت DC الإثارة الاسمية هي من 16 إلى 32 فولت مدخلات DC ، ل 48 فولت DC الإثارة الاسمية ، هو 32 إلى 64 فولت DC المدخلات ، وللحصول على 125 فولت DC الإثارة الاسمية هي 100 إلى 145 فولت دخول. تتكيف مع ظروف إمداد الطاقة المختلفة في التطبيقات الصناعية المختلفة.

تثبيت

دين - تصاعد السكك الحديدية: ابدأ بالتأكد من إيقاف تشغيل الطاقة للنظام. اللوحة مع عازل بلاستيكي ينزلق على الناقل المعدني ورقة. أخيرًا ، حرك الناقل على السكك الحديدية ، مما يضمن تأمينه. ثم استخدم أسلاك AWG #18 لإرفاق مدخلات الاتصال بالكتلة الطرفية. Tocanize Shields على قوس مختلف. أنت تعرف كل ما لديه مساحة صغيرة وتجميعها السهل واستبدالها على سبيل المثال في خزانة التحكم الصناعي.

تصاعد مسطح: لتركيب مسطح ، اربط اللوحة والعازل البلاستيكي إلى مجموعة معدنية من الورقة. ثقوب حصة على الخزانة حسب افتتاح التثبيت على الصفائح المعدنية يجتمعون معًا. أخيرًا ، مضمون باستخدام البراغي ، أدخل مجموعة الصفائح المعدنية مع اللوحة في الخزانة. قم بتوصيل مدخلات الاتصال مع الكتلة الطرفية وفقًا لمتطلبات الأسلاك. GE IS200STCIH2AED يتيح تركيبًا أكثر استقرارًا للتطبيقات التي تكون الاهتزاز والصدمة أمرًا بالغ الأهمية.

استكشاف الأخطاء وإصلاحها

لا يوجد اكتشاف في إدخال الإشارة: فحص الأسلاك: اذهب إلى جميع اتصالات الأسلاك من المستشعرات الخارجية إلى مدخلات الاتصال في الجزء العلوي من اللوحة. تأكد من أن الأسلاك في أفضل الظروف وأنها لا تملك اتصالات فضفاضة أو خاطئة أو تالفة. إذا كانت هناك أي مؤشرات على المشكلات ، فأعد الأسلاك بإحكام. يمكنه أيضًا عرض أي علامات للتآكل على الموصلات. تنظيف الموصلات المتآكلة أو استبدال الأسلاك التالفة ، حسب الحاجة. إذا رأيت سلكًا متوتراً ، فمن المؤكد أنه بحاجة إلى استبداله ، حيث يمكن أن يكون GE IS200STCIH2AED هو سبب عدم اكتشاف إدخال الإشارة.

قراءات الإشارة غير الطبيعية: اختبار إمدادات الطاقة والجهد الإثارة: تأكد من أن مصدر الطاقة إلى اللوحة ضمن النطاق المتوقع. تحقق من الجهد في محطات إدخال الطاقة مع مقياس الفولتميتر. وتحقق من أن جهد الإثارة في نطاق مقبول من نطاقات الإثارة. نتعلم على البيانات حتى أكتوبر 2023. تعديل مصدر الطاقة أو تحقق من أن مصدر الطاقة الخارجي يوفر الجهد الصحيح.

I/O حزمة فشل الاتصال: تحقق من كابل Ethernet والتكوين: ابدأ بالتحقق من كابل Ethernet الذي يربط حزمة الإدخال/الإخراج بالوحة. تأكد من أن الكبل سليم ومتصل بشكل صحيح بموصل D-type 37 دبوس. ثم تحقق من تكوين Ethernet على كل من اللوحة وحزمة الإدخال/الإخراج. تأكد من مطابقة عنوان IP وقناع الشبكة الفرعية وتكوينات RDP. إجراء أي تعديلات ضرورية بحيث يكون الاثنان قادرين على التواصل بفعالية. بالنسبة لـ EX ، إذا لم يتم تعيين عناوين IP بشكل صحيح على حزمة الإدخال/الإخراج ولن تتمكن اللوحة من التحدث مع بعضها البعض.

نطاق التطبيق

نباتات توليد الطاقة: انتقال وجمع الإشارات من أجهزة الاستشعار المناسبة غالبًا ما توجد في مصانع توليد الطاقة ؛ تستخدم خاصة في توربينات الغاز وتلك التي تعمل بها التوربينات البخارية. GE IS200STCIH2AED قد يتلقى إشارات من مستشعرات درجة الحرارة وأجهزة استشعار الضغط وأجهزة استشعار الاهتزاز التي يتم تثبيتها على التوربينات ، على سبيل المثال. توليد الطاقة حساس للغاية. تتم معالجة هذه القراءات ، ويعمل نظام التحكم معها للمساعدة في توحيد التوربينات لضمان توليد الطاقة المستقر في الجهاز.

أنظمة الأتمتة الصناعية: عند استخدامه في أنظمة الأتمتة الصناعية ، يمكن أن يكون بمثابة نظام تحكم لخطوط الإنتاج. يمكن توصيله بمستشعرات تراقب موقف وحركة وحالة معدات الإنتاج مثل أحزمة النقل والأسلحة الآلية والمحركات.

صناعة النفط والغاز: حيث في صناعة النفط والغاز يمكن استخدامه في مصافي النفط ومصانع معالجة الغاز. على سبيل المثال ، يتم استخدام GE IS200STCIH2AEDCAN للإشراف على تشغيل المضخات والصمامات والأجهزة الأخرى. في مثال ، يمكن أن يقبل الإشارات القادمة من أجهزة استشعار التدفق وأجهزة استشعار الضغط المثبتة في خطوط الأنابيب ، ثم ترسل بشكل استباقي إشارات التحكم لفتح أو إغلاق الصمامات التي تنقل الزيت والغاز بأمان وكفاءة.
