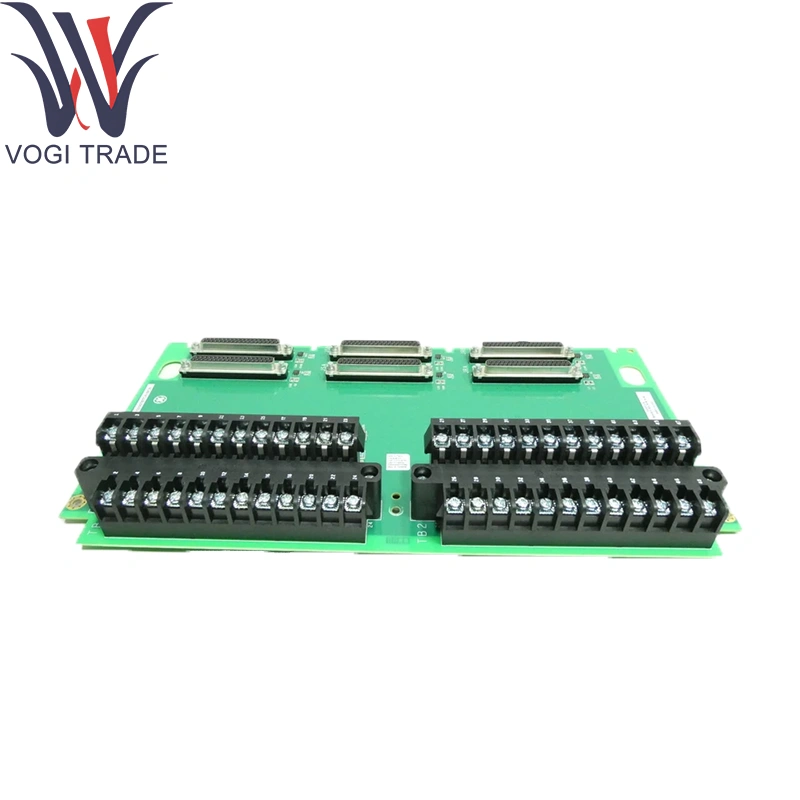

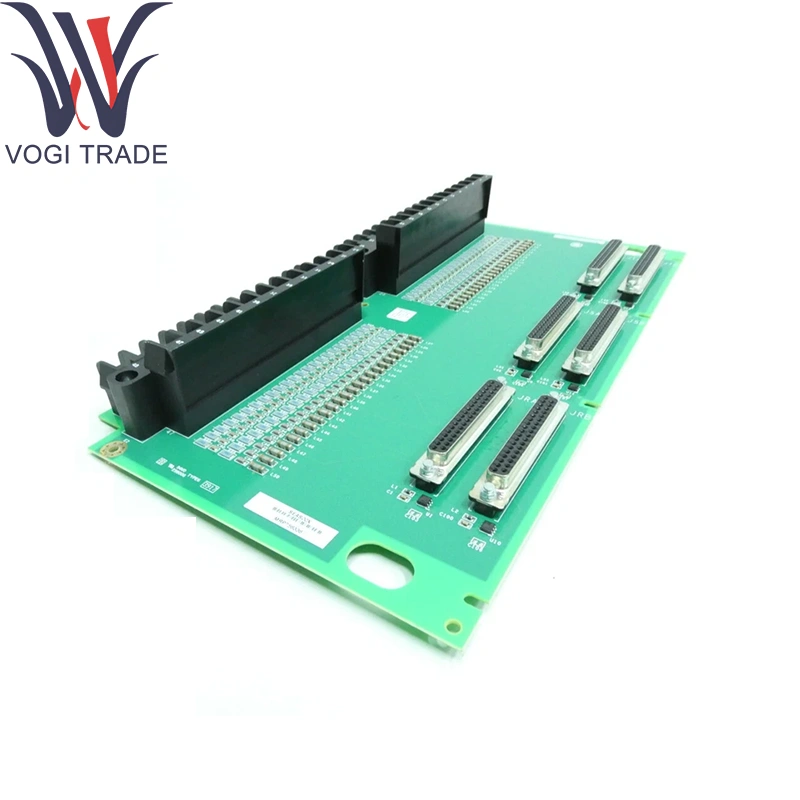

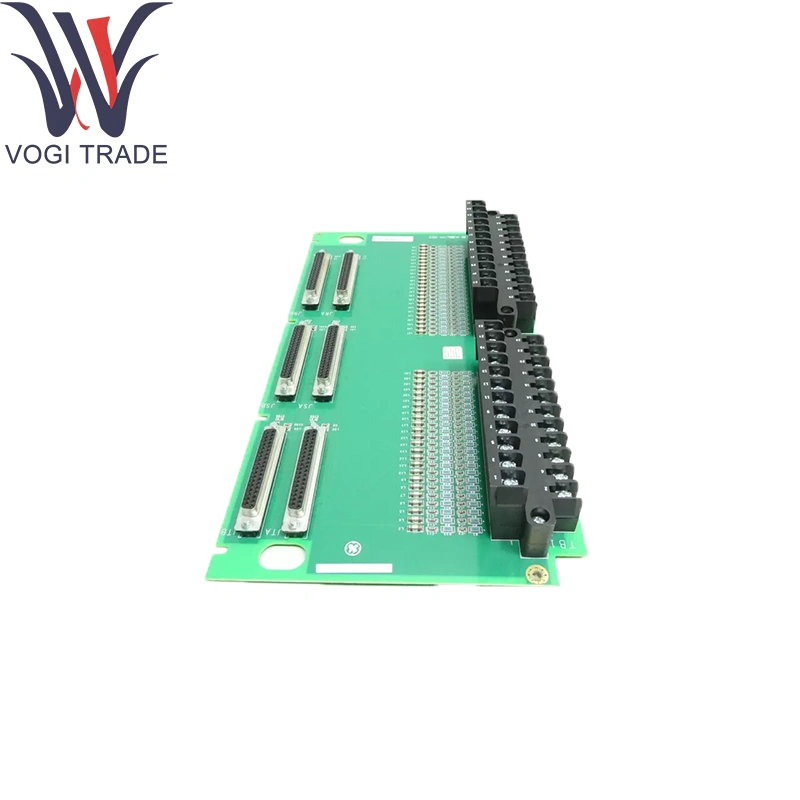

العلامة التجارية: GEالوصف: IS200TBTCH1Bالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 11مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS200TBTCH1B لوحة المحطة الحرارية تستخدم حيث يجب ترقيم كل من محولات جسر المقياس للسلالة (على سبيل المثال ، أجهزة استشعار الضغط ، خلايا الحمل) والزخارف الحرارية في وحدة واحدة.
| تصنيع |
GE |
| رقم النموذج |
IS200TBTCH1B IS200TBTCH1BBB |
| رقم الطلب |
IS200TBTCH1B IS200TBTCH1BBB |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
178 × 330 × 160 مم |
| وزن |
0.36 كجم |
المعلمات الفنية
GE IS200TBTCH1B لوحة المحطة الحرارية
نطاق القياس: –270 درجة مئوية إلى +1372 درجة مئوية (اعتمادًا على النوع)
القرار: 0.1 درجة مئوية
معدل أخذ العينات: 20 عينة/ثانية لكل قناة
تعويض الوظيفي البارد: تعويض رقمي لكل قناة
العزلة: قناة إلى قناة إلى قناة إلى قناة إلى أرض (> 1 كيلو فولت)
GE IS200TBTCH1B تصفية وحماية:
مرشح تمرير رقمي قابل للبرمجة على جميع القنوات
مشبك الجهد الزائد إلى ± 35 فولت ؛ حماية الاستقطاب العكسي
الموصل: الرأس الأيمن 52 الموضع للكتلة الطرفية القابلة للتراجع
GE IS200TBTCH1B التصنيفات البيئية:
درجة حرارة التشغيل: –30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: UPإلى 95 ٪ RH ، غير تكثيف
وظيفة المنتج
الظروف ، والرقمنة ، وخطاة كل من استشعار الجسر والإشارات الحرارية ، وإعادة توجيه البيانات المعايرة عبر ناقل Ionet Ethernet إلى وحدة المعالجة المركزية Mark Vie. يوفر أخذ عينات متزامنة للتشخيص المتقدم ، ومتشابك الحماية ، وخوارزميات تحسين الأداء دون تعديلات الأجهزة لكل قناة.
وحدات دعم الأساسية
حامل حزمة I/O: IS42XPSCAH1B Power/Carrier Assembly
وحدة تحكم: Mark Vie CPU (على سبيل المثال ، IS200TPROH1C)
GE IS200TBTCH1B لوحات الإدخال/الإخراج التكميلية:
لوحة إدخال RTD (IS220PRTDH1A)
مدخلات الجهد والتناظرية (IS220PAICH1A)
مدخلات منفصلة عالية السرعة (IS200SDIIH1ADB)
مكونات التمديد
كتل الطرفية القابلة للتراسم: كتل المسمار المسمار مفتاحًا للوقاية من الأخطاء في الأسلاك الحقل
مجموعات DIN-Reail & Panel-Mount: مقاطع محول وأقواس لتركيب السكك الحديدية أو اللوحة 35 ملم
إكسسوارات التدريع: مشابك درع الكابلات ونوى الفريت لقمع EMI
تجهيزات المعايرة: معايرة صفر/سبعة خارجي لقنوات الجسر والقنوات الحرارية
دعم البرمجيات
GE IS200TBTCH1B التكوين والمعايرة:
إعدادات اختيار وإثارة من نوع القناة تم تكوينها عبر قوالب ControlSt ™/Toolboxst ™
معالجات المعايرة عبر الإنترنت لكسب الجسر/الصفر والمعارض الحرارية
التشخيصات والمراقبة:
في الوقت الفعلي ، يمكن الوصول إلى قناة الصحة ، والدوائر المفتوحة ، وأجهزة الإنذار خارج المدى في علامات HMI و OPC-DA
الاختبار الذاتي في السلطة مع الأعلام التشخيصية المبلغ عنها من خلال تشخيصات وحدة التحكم
تحديثات البرامج الثابتة: يتم تسليمها كجزء من إصدارات نظام Mark Vie ؛ تم تطبيقه عبر Toolboxst ™
الوثائق: مفصلة في دليل تثبيت I/O في GE Mark Vie/VIES ودليل مرجع وحدة الإدخال الجسر والحرارة
