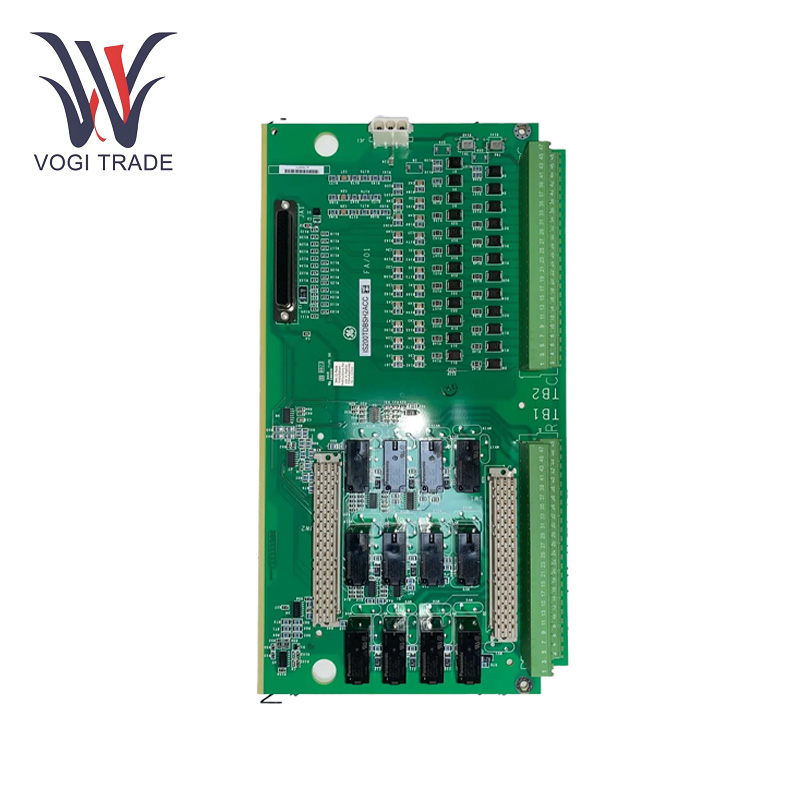

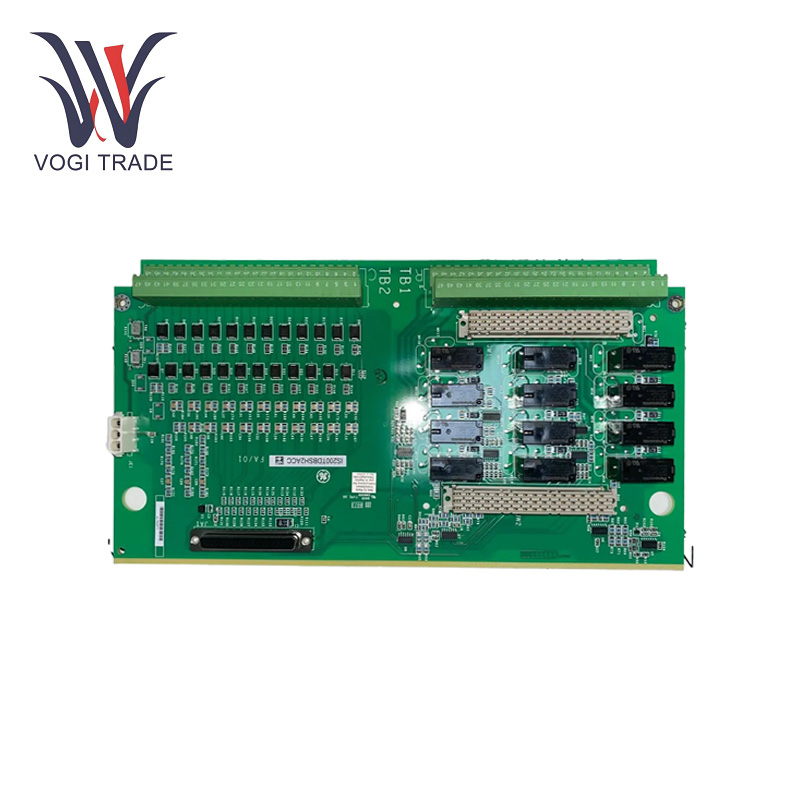

غي IS200TDBSH2AAA

معلمات التشغيل

جهد إدخال التيار المتردد:85 فولت تيار متردد إلى  264 فولت تيار متردد.

مدخلات العاصمة الجهد:100 فولت تيار مستمر إلى 300 فولت تيار مستمر.

طاقة الإدخال (تيار متردد): 100 فولت أمبير.

مدخلات الطاقة (تيار مستمر):50 واط.

الاندفاع   الحالي:4 أمبير الذروة، 250 مللي ثانية كحد أقصى.

جهد الخرج 1:5 فولت تيار مباشر.

الناتج   الجهد 2:تتابع 24 فولت تيار مستمر.

معزولة   العرض الجهد 3 ：24 فولت تيار مستمر.

طاقة الإخراج 1：30 واط.

عزل الدفع (الإدخال إلى لوحة الكترونية معززة):1500 فولت تيار متردد.

ميزة المنتج

جهد الإدخال متعدد المرونة:جهد إدخال التيار المتردد والتيار المستمر. إن نطاق التيار البديل يمكّنه من الاستجابة بسرعة للتعديلات في إمداد التيار البديل. تضمن هذه القدرة على التكيف الواسعة أداءً مستقرًا وموثوقًا للجهاز في العديد من أنظمة إمداد الطاقة الصناعية والتجارية.

وظيفة التشخيص الشامل:بفضل وظيفة التشخيص الذاتي الذكية، يمكن لـ GE IS200TDBSH2AAA مراقبة حالة التشغيل الخاصة به بشكل مستمر. يمكنه مراقبة المخالفات في جهد إمداد الإدخال ودرجة الحرارة ودائرة الإدخال في الوقت الفعلي. الأساليب المعتمدة للكشف المبكر عن الأعطال فعالة ومهنية للغاية؛ فهو يولد إشارة إنذار بسرعة ويسجل تفاصيل الأعطال المحددة، مما يمكّن الفنيين من استكشاف الأخطاء وإصلاحها بدقة وإجراء الصيانة اللازمة بسهولة.

قدرة إخراج الطاقة العالية:قادر على توفير جهد إخراج متعدد ومستويات طاقة مختلفة. خرج بجهد 5 فولت تيار مباشر، مع قدر كبير من الطاقة يصل إلى 30 واط، وهو ما يكفي لتشغيل معظم الأجهزة والدوائر الإلكترونية. يحتوي مخرج 24 فولت تيار مستمر أيضًا على مصدر طاقة كافٍ لتلبية احتياجات الطاقة المحددة للمرحلات والمكونات الأخرى.

تثبيت

تركيب الرف:من المهم أولاً تثبيت حامل التثبيت وإصلاحه بشكل صحيح. بعد ذلك، قم بمطابقة فتحات تثبيت الجهاز مع مواقعها على الحامل وقم بتثبيتها باستخدام البراغي. يجب تثبيت الجهاز بشكل مسطح ومحكم بحيث يمنع الاهتزاز والارتخاء.

استكشاف الأخطاء وإصلاحها

ملخص فشل مصدر الطاقة بسبب عدم الفتح:يمكن التحقق من توصيل كابل الطاقة بشكل جيد، وما إذا كان هناك طرف توصيل جهد كهربائي. إذا كان كابل الطاقة على ما يرام، فإن الشيء التالي الذي يجب عليك التحقق منه هو ما إذا كان المصهر قد احترق. تكون المعلومات صالحة فقط حتى ينفجر المصهر، والذي يجب استبداله بنفس نوع المصهر.

شذوذ الجهد الناتج:سيكون جهد الخرج غير طبيعي، وستحتاج إلى التحقق مما إذا كان الحمل المتصل بطرف الخرج محملاً بشكل زائد أو به دائرة كهربائية قصيرة. قم بإزالة الحمل واختبر جهد الخرج.

ارتفاع درجة حرارة الجهاز:عند ارتفاع درجة حرارة GE IS200TDBSH2AAA، تحقق أولاً مما إذا كانت التهوية جيدة وما إذا كان هناك الكثير من الغبار يتراكم على سطح الجهاز، مما سيؤثر على تبديد الحرارة. متى ولماذا تقوم بتنظيف الجهاز، وتضمن وجود مساحة كافية لتدفق الهواء.

نطاق التطبيق

أنظمة الأتمتة الصناعية:يمكن تطبيق GE IS200TDBSH2AAA على خطوط إنتاج التشغيل الآلي للمصانع، المستخدمة لتزويد الطاقة لأجهزة التحكم المختلفة، مثل: PLC  DCS، حيث سيساعد القيام بذلك على الحفاظ على التشغيل المستقر لهذه الأجهزة وضمان تقدم عملية الإنتاج بشكل طبيعي من خلال مصدر الطاقة الموثوق به و إخراج الجهد الدقيق.

أنظمة توليد وتوزيع الطاقة:يتم استخدام GE IS200TDBSH2AAA لإمدادات الطاقة وأنظمة التحكم في المعدات مثل المولدات والمحولات والمفاتيح الكهربائية في محطات الطاقة والمحطات الفرعية. الغرض منه هو مراقبة حالة تشغيل هذه الأجهزة والتحكم فيها، وفي الوقت نفسه، من أجل توفير دوائر الحماية والتحكم الخاصة بها لتوفير مصدر طاقة مستقر، ولضمان سلامة وموثوقية توليد الطاقة وتوزيعها، يلعب هذا دورًا حاسمًا.

غرف معدات الاتصالات:وفي محطات قاعدة الاتصالات ومراكز البيانات، يتم استخدامه لتشغيل معدات الاتصالات مثل الخوادم وأجهزة التوجيه والمحولات. يعد استقرار الكهرباء واستقرار مصدر الطاقة الضمانات الرئيسية للتشغيل المستمر لمعدات الاتصالات والنقل الطبيعي لأي بيانات وإشارات.
