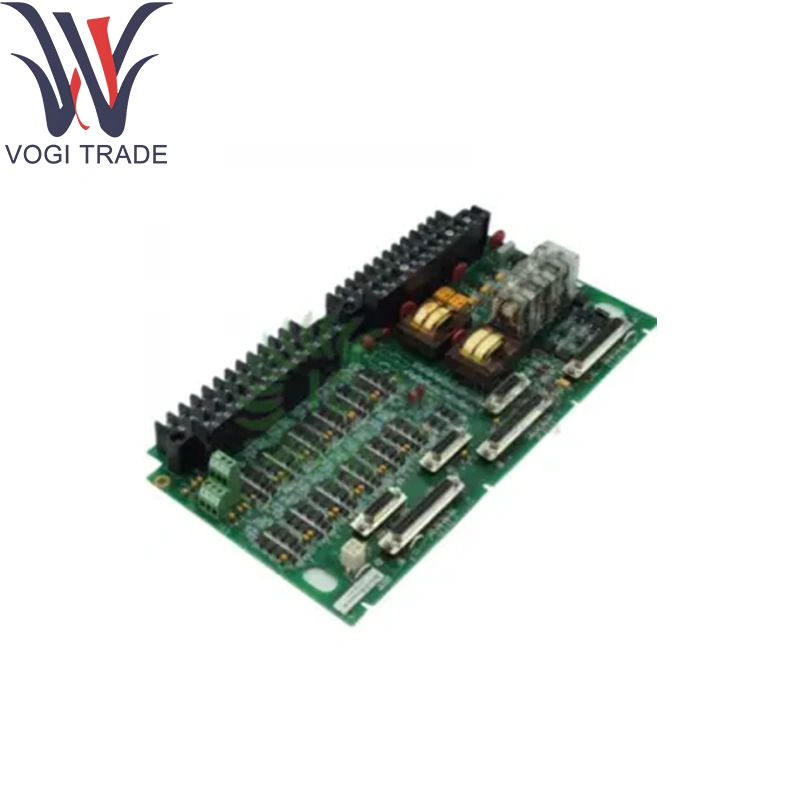

العلامة التجارية: GEالوصف: IS200TICIH2A IS200TICIH2ACBالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 12مدة الدفع: T/T.ميناء الشحن: شنتشنتوفر GE IS200TICIH2A لوحة إدخال التلامس الكشف المعزول والمقمع للضوضاء لما يصل إلى 24 إغلاق الاتصال (على سبيل المثال ، جهات اتصال التتابع ، مفاتيح الحد) لأنظمة التحكم في GE Markvie/VIES.
| تصنيع |
GE |
| رقم النموذج |
IS200TICIH2A IS200TICIHIH2ACB |
| رقم الطلب |
IS200TICIH2A IS200TICIHIH2ACB |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
178 × 330 × 160mm |
| وزن |
0.35 كجم |
المعلمات الفنية
القنوات: 24 مدخلات اتصال منفصلة
نوع الإدخال: اكتشاف الجهد الجاف للجفاف عبر الإثارة الخارجية
الإثارة الاسمية: 24 فولت العاصمة (المدى 18.5-32 فولت العاصمة)
نطاقات الإثارة الثانوية: 48 V DC (32–64 V) و 125 V DC (100-145 V)
GE IS200TICIH2A تيار إدخال:
القنوات 1-21: 2.5mA لكل منهما
القنوات 22-24: 10 مللي أمبير لكل منهما
تصفية الإدخال: 4 مللي ثانية Debounce الأجهزة
نمط العزلة: العزلة المستندة إلى النقاط لكل قناة إدخال
الموصل: رأس الزاوية اليمنى يقبل كتل الطرفية القابلة للتوصيل (52 محطة)
درجة حرارة التشغيل: –30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
وظيفة المنتج
توفر GE IS200TICIH2A لوحة إدخال التلامس الكشف المعزول الذي يعاني من الضوضاء لما يصل إلى 24 إغلاقًا للاتصال (على سبيل المثال ، جهات اتصال التتابع ، مفاتيح الحد) لأنظمة التحكم في MARK VIE/VIES. واجهات مباشرة إلى حزمة I/O عبر موصل D-SUB على متن الطائرة ، وترجمة إشارات الحقل إلى شبكة Eonet Ethernet لمنطق التحكم في التوربينات.
وحدات دعم الأساسية
حزم الإدخال/الإخراج: IS230TAI*/IS230TICI* سلسلة التناظرية والاتصال -
وحدات التحكم: وحدات وحدة المعالجة المركزية GE MARK VIE (على سبيل المثال ، عائلة IS200TPROH1C)
لوحات طرفية أخرى: لوحات إدخال تكميلية ، مخرجات ترحيل ، حرارة ، و RTD
مكونات التمديد
مجموعة تثبيت DIN-Reail: أقواس زاوية اختيارية للسكك الحديدية القياسية 35 مم
حامل المعدن الورقة: عازل ولوحة تصاعد لتركيب الخزانة
كتل الطرفية القابلة للتراكم: كتل الأسلاك الحقل (نوع المسمار) التي توصل إلى رأس اللوحة
إكسسوارات التدريع: مشبك منفصل لإنهاء الدرع عند استخدام الكابلات المحمية
دعم البرمجيات
التكوين: لا مطلوب - أجهزة سلبية
المراقبة: الاختبار الذاتي المتكامل على السلطة ؛ الحالة التي أبلغ عنها تشخيصات وحدة التحكم
البرامج الثابتة: لا ينطبق
التكامل: شفاف لـ GE ControlSt ™ (Toolboxst ™) وبرنامج Mark Vies System
الوثائق: مغطاة في دليل نظام GE Mark Vie/Vies ودليل تثبيت I/O
