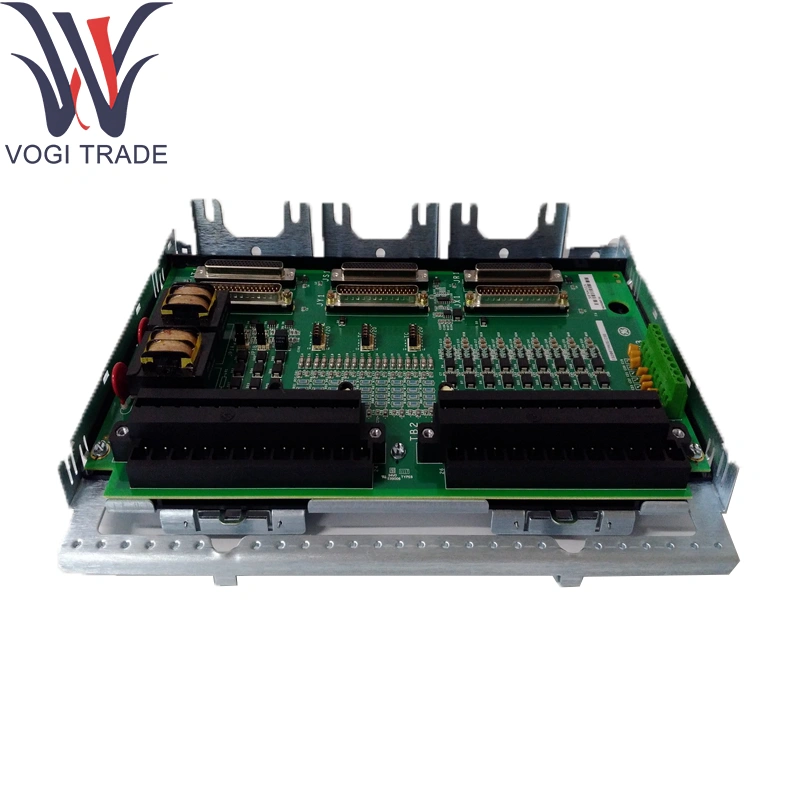

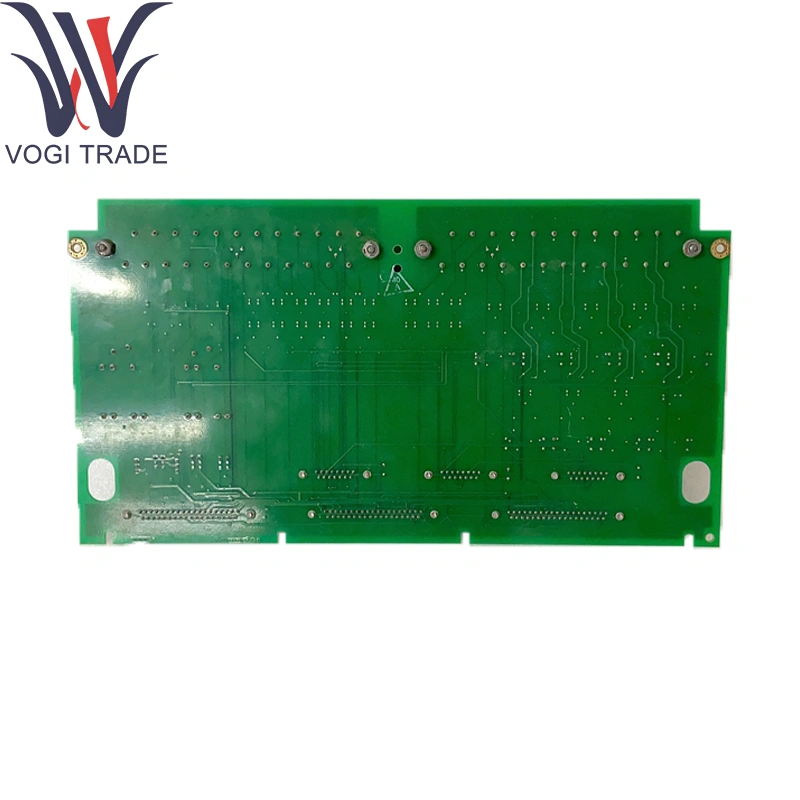

GE IS200TPROH1C

المعلمات الفنية

واجهة Packplane:

موصلان من 50-دبوس للموصلات على طاقة وربط حزمة I/O-

موصلات الألواح الأمامية:

2 × RJ- 45 لـ Ionet Ethernet (10/100Base- T)

1 × DB- 9 RS- 232 لمنفذ الهندسة/وحدة التحكم

1 × نوع USB- لترقية البرامج الثابتة أو HMI المحلية

مؤشرات الحالة: مصابيح LED للسلطة ، تشغيل ، صافي 1/صافي 2 رابط/نشاط ، خطأ

استهلاك الطاقة: 5 فولت DC @ 500 مللي أمبير كحد أقصى (تم توفيره عبر لوحة خلفية)

البيئة:

درجة حرارة التشغيل: -20 درجة مئوية إلى +65 درجة مئوية

درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية

الرطوبة: ما يصل إلى 95 ٪ RH ، غير التكثيف

تحدد هذه المواصفات GE IS200TPROH1C.

وظيفة المنتج

GE IS200TPROH1C بمثابة بوابة المعالجة والاتصالات المركزية لشبكات التحكم في مارك VIE. يستضيف تطبيق التحكم في الوقت الحقيقي ، ويوفر اتصال Ionet بحزم الإدخال/الإخراج ، ويوفر وصولًا هندسيًا للتكوين والتشخيص وإدارة البرامج الثابتة.

وحدات دعم الأساسية

وحدة الطاقة/الناقل: IS42XPSCAH1B- توريد روابط POWER و I/O- Pack Packplane

حزم الإدخال/الإخراج: تمثيلي ، منفصل ، ترحيل ، سلامة ، وتخصص وحدات I/O (على سبيل المثال ، IS220PAICH1A ، IS200TICIH2A ، IS400TRLYS1B)

مراقب السلامة: IS220YSILS1B لحلقات السلامة SIL في أنظمة VIES

يركز هذا النظام الإيكولوجي حول GE IS200TPROH1C.

مكونات التمديد

مجموعة كبل الهندسة: RJ- 45 و DB- 9 كابلات لتكوين الحقل والتشخيصات

محول وحدة التحكم: USB- to- Ethernet/Serial Dongle لتحديثات البرامج الثابتة المحلية

محول السكك الحديدية: مقاطع اختيارية لتركيب لوحة المحطة في رفوف غير VME

طقم التكرار: حامل وحدة المعالجة المركزية المزدوجة والفشل- فوق تبديل الأجهزة

الامتدادات المصممة لـ GE IS200TPROH1C.

دعم البرمجيات

أداة التكوين: GE Toolboxst ™ لتحميل التطبيق وضبط المعلمات والتشخيص

إدارة البرامج الثابتة: عبر Toolboxst ™ أو منفذ USB ؛ يدعم عمليات التحقق من التراجع و CRC

التشخيصات والمراقبة:

سجلات صحة وق حلقات الوقت الواقعية التي يمكن الوصول إليها من خلال HMI أو OPC- DA

شبكة الارتباط الشبكة وعدادات أداء وحدة المعالجة المركزية

الوثائق: مغطاة في أدلة نظام GE Mark Vie/Vies (أدلة التثبيت والبرمجة والصيانة)

تنطبق جميع إمكانيات البرامج على GE IS200TPROH1C.
