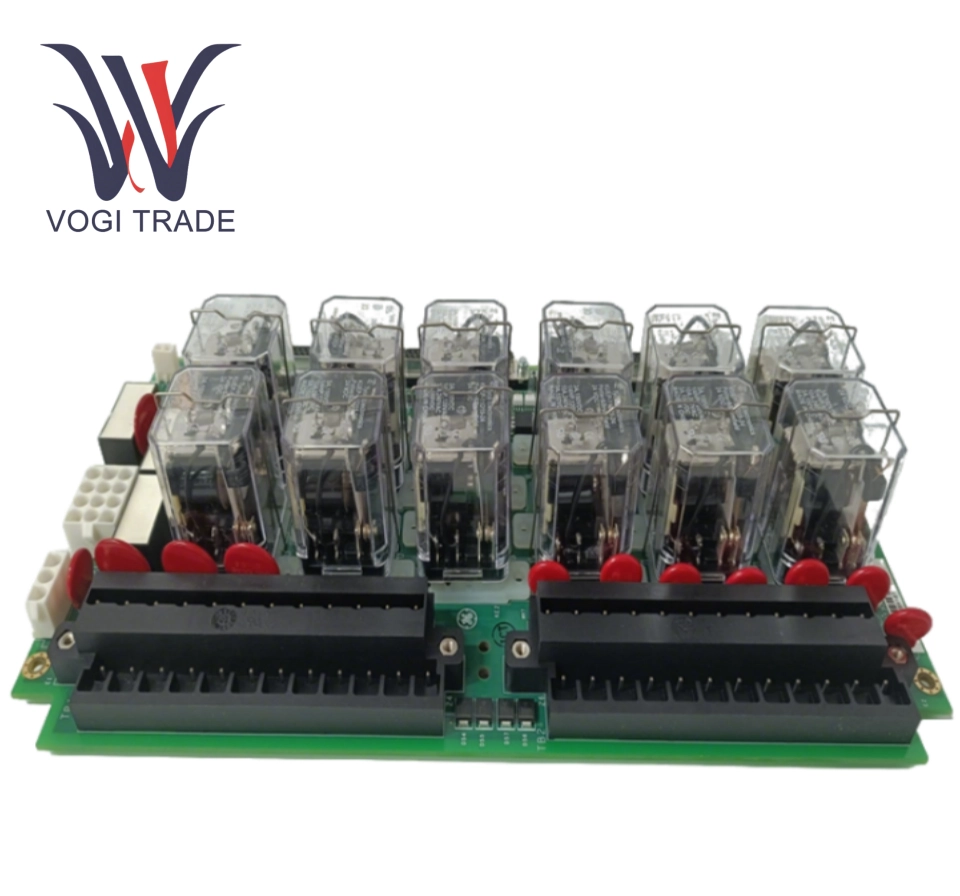

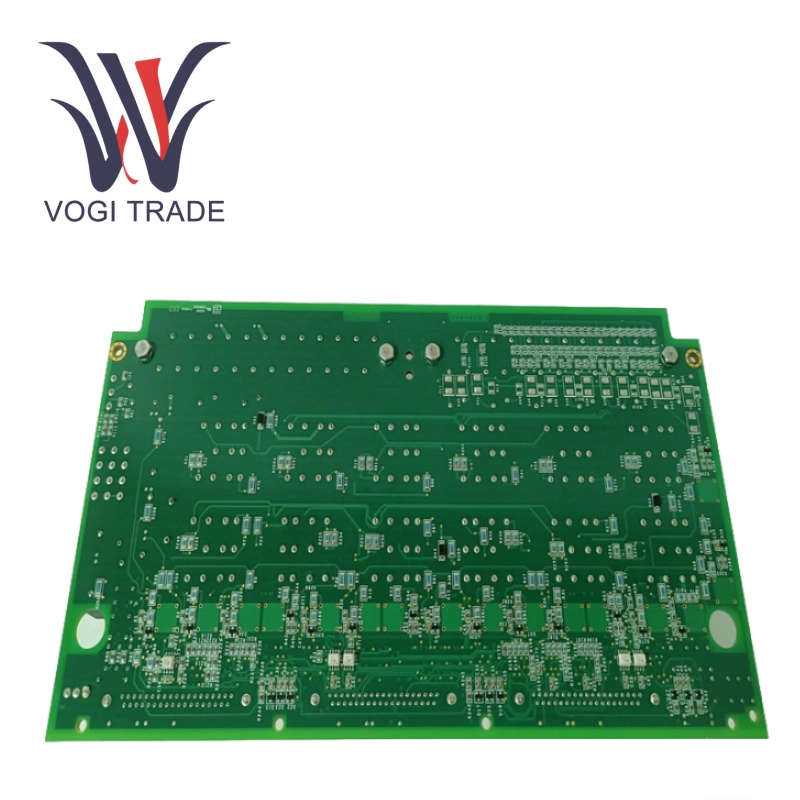

GE IS200TREGH1BDC

المعلمات الأساسية

عدد القنوات: 16 مدخلات رقمية ، متوافقة مع إشارات الاتصال الجافة/الاتصال الرطب

نطاق الجهد: 24 فولت العاصمة ، تيار الإدخال ≤7ma

وقت الاستجابة: 1 مللي ثانية

عدد القنوات: 16 مخرجات ترانزستور

تردد الإخراج: 10 كيلو هرتز ، وقت الاستجابة 0.2 مللي ثانية

دعم البروتوكول: Profibus-DP ، Devicenet ، Ethernet/IP

المعدل: 12 ميجابت في الثانية ، متوافق مع الوحدات الرئيسية لسلسلة Mark VI

درجة حرارة التشغيل: -20 ℃ إلى 60 ℃

مستوى الحماية: IP20 ، تحمل الرطوبة 5 ٪ -95 ٪

مزود الطاقة: 24V DC تزويد الطاقة ، استهلاك الطاقة <100mA

سمات

1. القدرة العالية لمكافحة التداخل

GE IS200TREGH1BDC يعتمد العزل الكهروضوئي + تقنية متغير أكسيد المعادن ، مع قمع التداخل الكهرومغناطيسي في المواقع الصناعية ، مع جهد العزل من 2500 فولت.

2. آلية الحماية الزائدة

تدعم GE IS200TREGH1BDC العمل مع لوحة حماية VPRO ومجلس TRPG Terminal لإنشاء منطق تصويت ثلاثي الزائدة ، وهو مناسب للسيناريوهات عالية الخطورة مثل حماية توربينات الغاز الزائدة.

3. أداء التحكم في الوقت الحقيقي

استجابة المدخلات 1Ms ، استجابة الإخراج 0.2 مللي ثانية ، تلبية متطلبات استجابة ميلي ثانية لنظام Mark VI للتعثر في حالات الطوارئ التوربينية

4. التوسع والتوافق

يمكن لـ GE IS200TREGH1BDC توسيع الوحدات التناظرية ووحدات العد عالية السرعة ، وتحقيق تحكم متزامن متعدد الأدوات من خلال شبكة الإدخال/الإخراج

سيناريوهات التطبيق

1. حماية رحلة الطوارئ الزائدة في محطات توليد الطاقة (مثل نظام القطع على مستوى الميلي ثانية في حالة الفشل الميكانيكي أو الحمل الزائد) ؛

2. في مجال البتروكيماويات ، يمكن استخدام المراقبة في الوقت الفعلي لحالة الصمام ومنطق بدء المضخة لإيقاف تشغيل الطوارئ لتجنب حوادث الإنتاج ؛

3. المطبق على أنظمة إشارات النقل للسكك الحديدية لضمان التحكم في السلامة المتشابكة لأنظمة التحكم في قطار القطار وأنظمة الجر.
