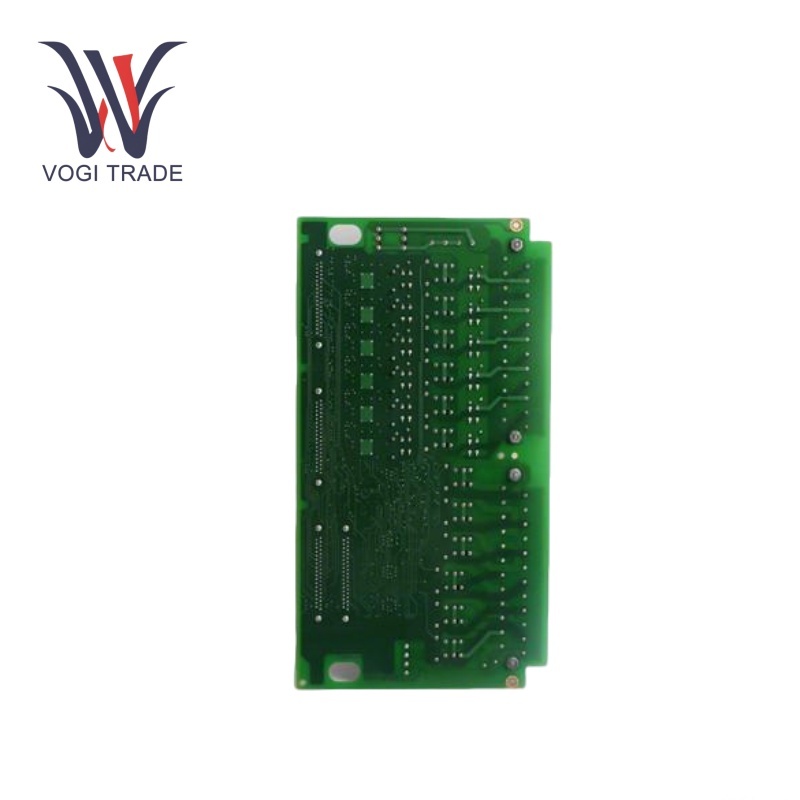

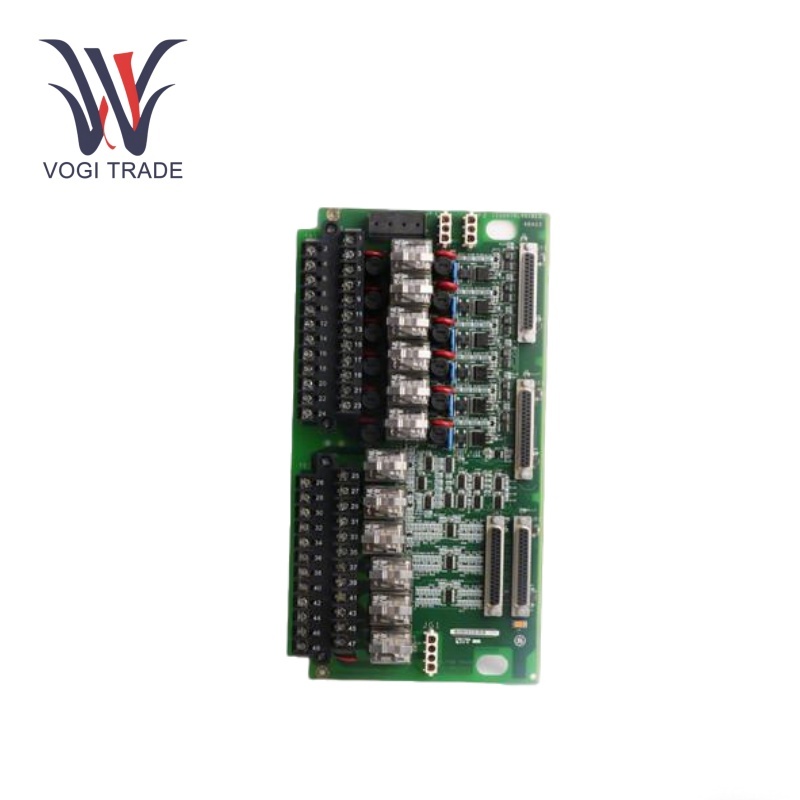

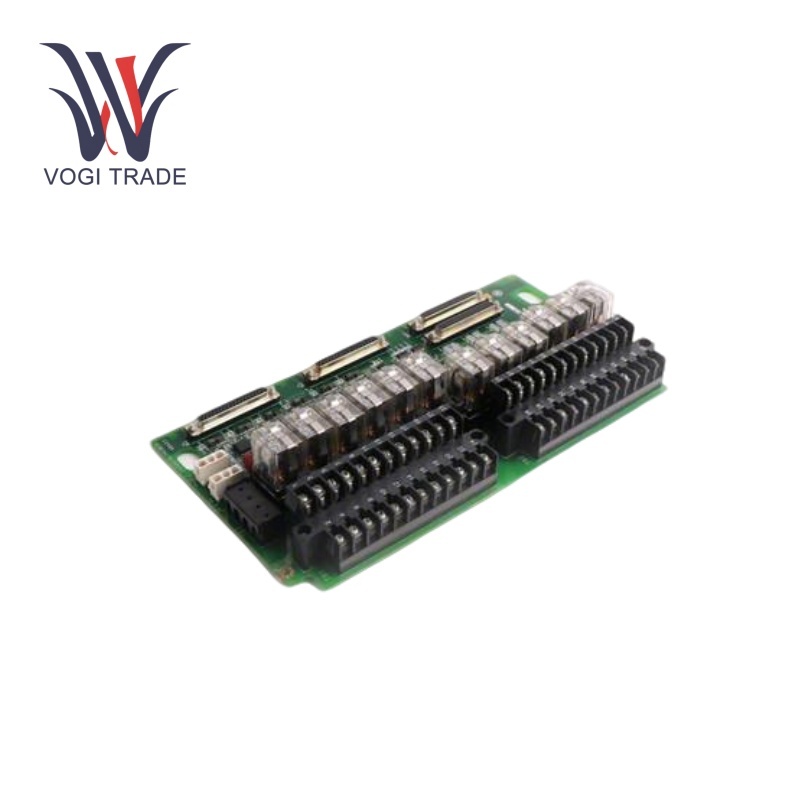

العلامة التجارية: GEالوصف: لوحة مدة التتابعالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 18مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS200TRLYH1BED عبارة عن لوحة طرفية لإخراج التتابع مصممة لنظام التحكم في التوربينات MARK VIE ، مما يوفر ما يصل إلى 12 مخرجات ترحيل مغناطيسية مكونة من 12 مخرجات للتحكم في الأجهزة الميدانية مثل الصمامات والإنذارات والمحركات.
| تصنيع |
GE |
| رقم النموذج |
IS200TRLYH1BED |
| رقم الطلب |
IS200TRLYH1BED |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
33 سم*17.8 سم*5.5 سم |
| بُعد التعبئة |
35 سم*20 سم*8 سم |
| وزن |
1.42 كجم |
المعلمات التشغيل
جهد إمدادات الطاقة: 24 VDC الجهد الإدخال.
درجة حرارة التشغيل: -40 درجة مئوية إلى 85 درجة مئوية.
تكوين الترحيل: يستوعب ما يصل إلى 12 مرحاضًا مغناطيسيًا.
القمع على متن الطائرة: يتميز اللوحة بقدرات القمع على متن الطائرة للحماية من مسامير الجهد والعبور ، مما يعزز متانة وموثوقية المرحلات.
ميزات المنتج
تبديل الإشارة القائمة على التتابع: يستخدم GE IS200TRLYH1BED في الغالب لتبديل الإشارة القائم على التتابع. إنه قادر على تلقي إشارات التحكم في المستوى المنخفضة وتحويل دوائر الطاقة العالية عبر مرحلاتها. إنه جهاز تحكم أساسي يمكن استخدامه للسيطرة على المحركات أو السخانات أو الأجهزة الكهربائية في نظام التحكم الصناعي.
حماية الدائرة: يوفر GE IS200TRLYH1BED وظائف حماية الدائرة أيضًا. ويستخدم متغيرات أكسيد المعادن لكل ترانزستور. هذه movs تعمل مثل حماة الطفرة. بالنسبة لأي عابرة أو قمم عالية الجهد في الدائرة الكهربائية ، يمكن أن تنحرف MOVs بسرعة التيار الزائد إلى الأرض ، وبالتالي حماية المكونات الإلكترونية الحساسة على اللوحة وتلك الأجهزة المتصلة.
الإنهاء والاتصال: GE IS200TRLYH1BED هو لوحة إنهاء توفر توصيل الأسلاك والمكونات الكهربائية المختلفة. يحتوي GE IS200TRLYH1BED على 48 محطة حاجز مما يجعلها مناسبة للتفاعل مع العديد من المستشعرات والمشغلات وأجهزة التحكم الأخرى. يتم تصنيف الكتل الطرفية بشكل جيد لتبسيط مهمة الأسلاك إلى المواقع الصحيحة في النظام للفني. يمكن فقط وظيفة الإنهاء هذه ، أن تبسيط تخطيط الأسلاك الكلي ، وتقليل احتمال خطأ الأسلاك ، وتعزيز قابلية الصيانة للنظام.
تكييف الإشارة: يوفر تكييف الإشارات بحيث تكون مخرجات الترحيل وفقًا للمواصفات الدقيقة التي تتطلبها الأجهزة المتصلة.
الحماية: يوفر القمع على متن الطائرة لحماية المرحلات من مسامير الجهد والعبور ، مما يحسن موثوقية النظام.
تثبيت
تصاعد: تأمين اللوحة داخل السكن المناسب الذي يفي بالقيود البيئية للتطبيق ، وتوفير التهوية المناسبة وحماية الغبار.
الأسلاك: قم بتوصيل مخرجات الترحيل بأجهزة الحقل المناسبة ، والتمسك بمخططات الأسلاك المحددة ومواصفات عزم الدوران لضمان اتصالات آمنة وموثوقة.
إعدادات: يمكنك تعيين لاعبي التقلبات للعمل المتتالي ذي الصلة وخيارات تزويد الطاقة.
الاختبار والتحقق: بمجرد تثبيت وحدات الترحيل ، ستكون الأسلاك وراء PLC أو التحكم أو توسيع أنظمة التحكم المعقدة بسرعة وموثوقية.
نطاق التطبيق
أنظمة التحكم في التوربينات الغازية والبخار:GE IS200TRLYH1BED يضمن التحكم في العديد من الأجهزة الميدانية داخل تطبيقات الدوران والتوربينات
مرافق توليد الطاقة: مع تطبيقاتها المحتملة في مرافق توليد الطاقة ، فإن أنظمة التحكم في محطات الطاقة هي هيكلها الأساسي.
الأتمتة الصناعية: يستخدم في جميع أنواع تطبيقات الأتمتة حيث يحتاج المستخدمون إلى مخرجات الترحيل لدفع أجهزة الحقل.
استكشاف الأخطاء وإصلاحها
يمكن القيام بذلك عن طريق إجراء فحص بصري: ابحث عن أي علامات واضحة للتلف ، والمكونات المحترقة ، والاتصالات الفضفاضة ، إلخ.
فحص الأسلاك: تأكد من توصيل جميع الأسلاك بشكل صحيح وأمان.
وظيفة التتابع: استخدام المختبرين المناسبين ، تأكد من أن كل تتابع يعمل على النحو المقصود.
فحص إعداد الطائر: تأكد من أن إعدادات الطائر تتطابق مع المواصفات التشغيلية.
المراقبة البيئية: الحفاظ على بيئة التشغيل ضمن درجة الحرارة المطلوبة والرطوبة وعوامل أخرى لأن ذلك يمكن أن يصيب الإجهاد على المكونات.
